2.5.1. Снятие и установка термостата системы охлаждения, управляемой по алгоритму

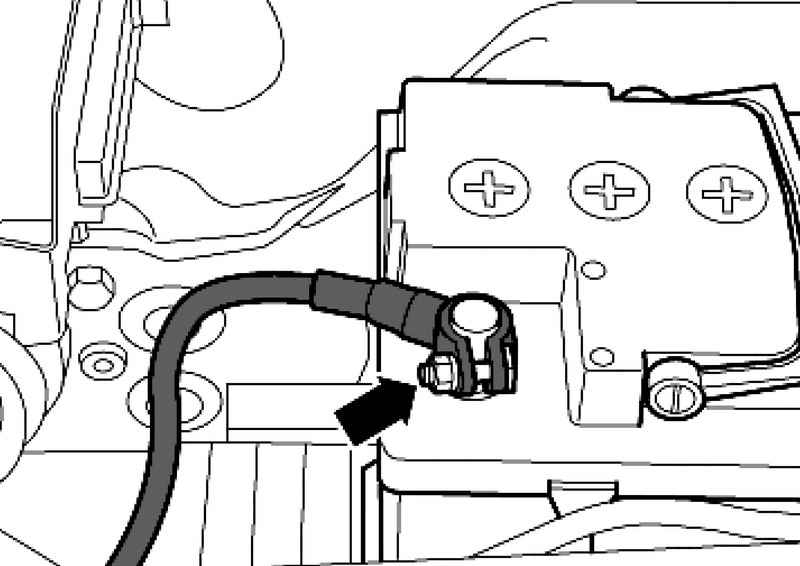

Рис. 2.43. Массовый кабель АКБ

Отсоедините массовый кабель от АКБ при выключенном зажигании (рис. 2.43).

Рис. 2.54. Кожух двигателя

Снимите кожух двигателя (рис. 2.54).

Откройте крышку расширительного бачка системы охлаждения.

Рис. 2.44. Болты выпускной трубы независимого дополнительного отопителя

В автомобилях с дополнительным отопителем выкрутите болты выпускной трубы независимого дополнительного отопителя из шумоизоляционного экрана (рис. 2.44).

Рис. 2.45. Крепление передней шумоизоляции

Ослабьте быстроразъемные муфты 1 и 2 и снимите переднюю шумоизоляцию (рис. 2.45).

Слейте охлаждающую жидкость.

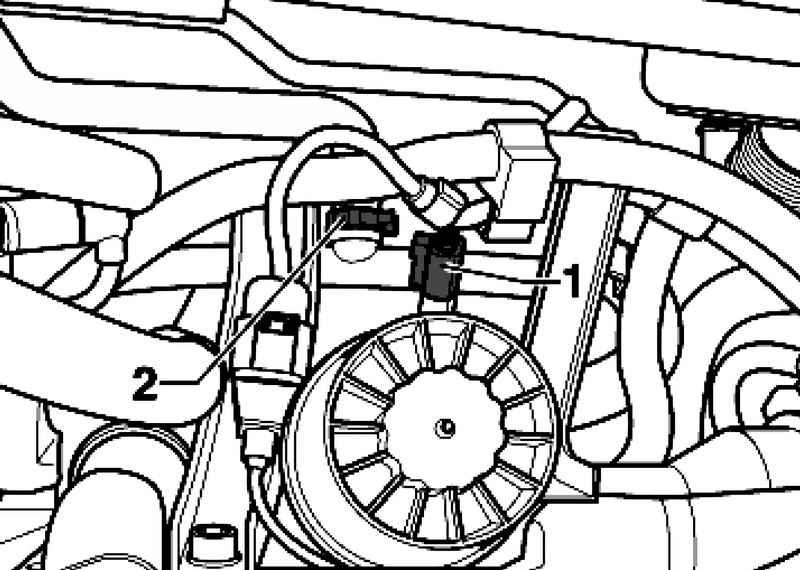

Рис. 2.208. Электрический разъем датчика давления масла

Отсоедините электрический разъем 1 датчика давления масла (рис. 2.208).

Дополнительно отсоедините водяной шланг снизу на водяной трубе 2 и слейте оставшуюся ОЖ.

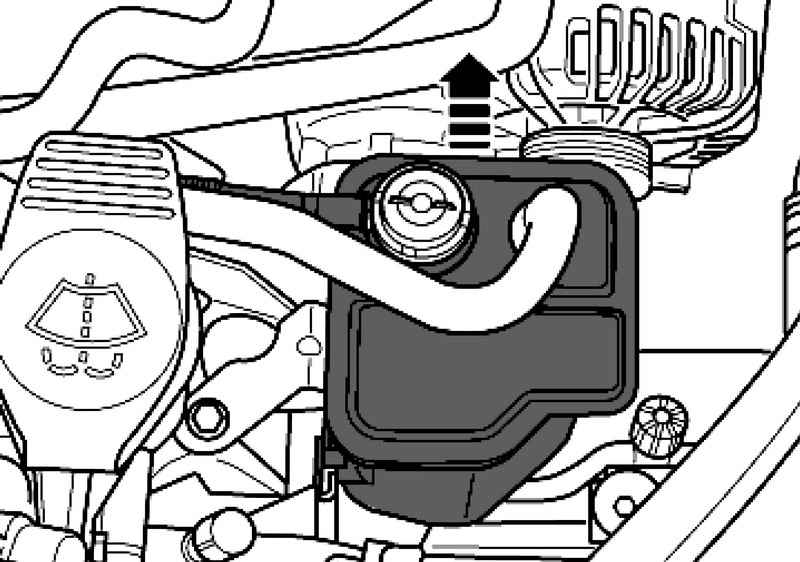

Рис. 2.209. Извлечение адсорбера

Извлеките абсорбер с подсоединенными шлангами вверх в направлении из кронштейна из отложите в сторону (рис. 2.209).

ПРИМЕЧАНИЕ Перед снятием поликлинового ремня пометьте направление хода мелом или фломастером. Изменение направления хода ранее эксплуатировавшегося ремня может привести к его повреждению

Пометьте направление хода поликлинового ремня.

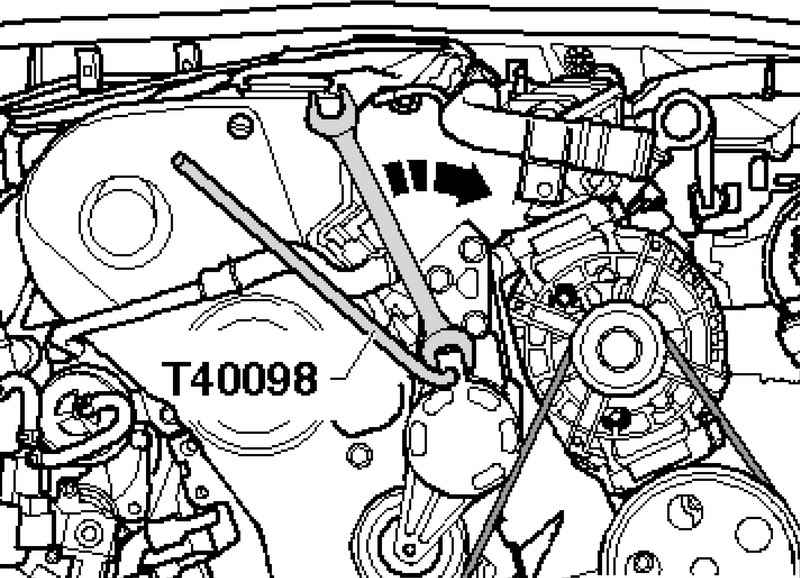

Рис. 2.64. Ослабление поликлинового ремня

Для ослабления поликлинового ремня поверните натяжной демпфер (рис. 2.64).

Зафиксируйте натяжной элемент с помощью фиксатором.

Снимите поликлиновый ремень.

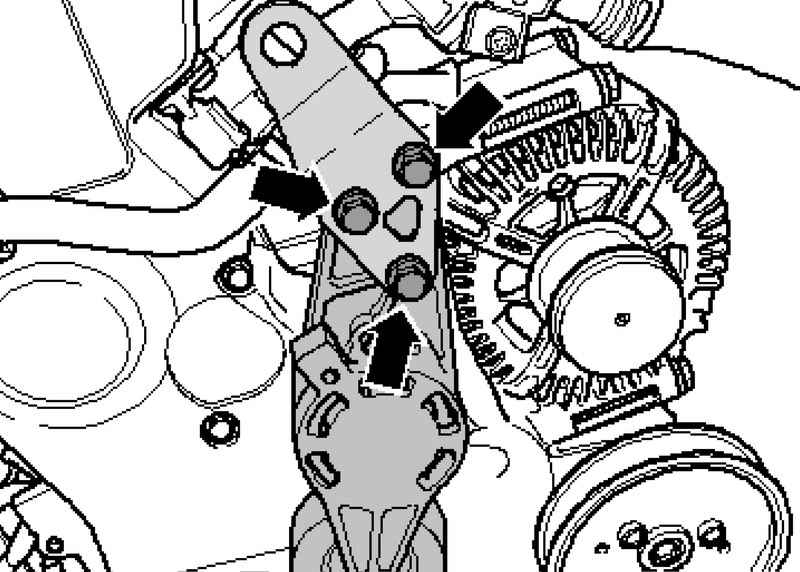

Рис. 2.100. Натяжной демпфер поликлинового ремня с подвесной лапкой двигателя

Снимите натяжной демпфер поликлинового ремня с подвесной лапкой двигателя (рис. 2.100).

Снимите генератор.

Отсоедините электрический разъем 1 провода электромагнитной муфты компрессора кондиционера.

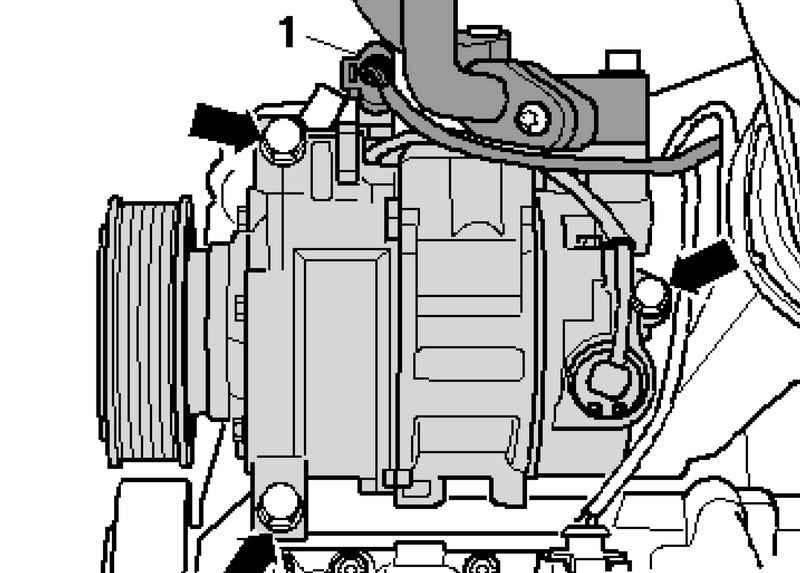

Рис. 2.67. Крепление компрессора кондиционера и штекерный разъем провода

Открутите компрессор кондиционера от кронштейна (рис. 2.67).

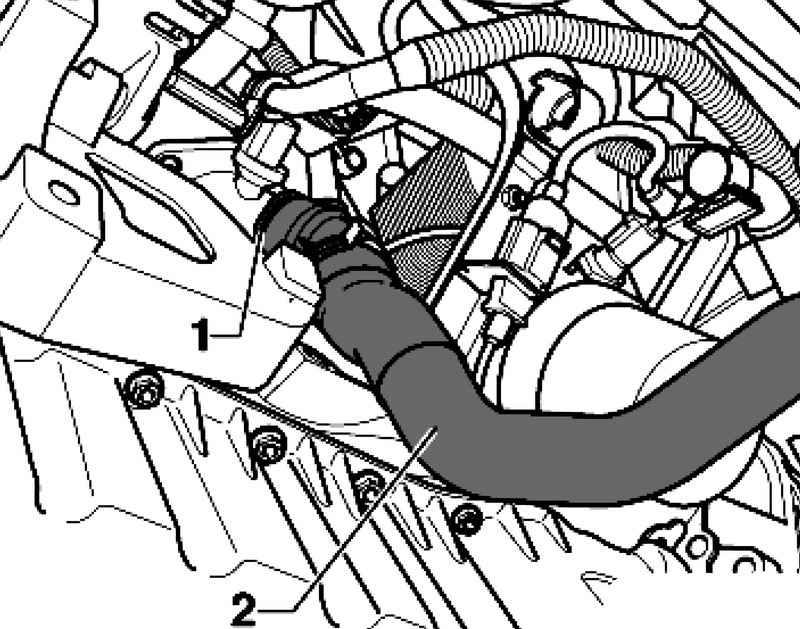

Рис. 2.210. Водяной шланг

Отсоедините водяной шланг 2, вынув фиксаторную скобу 1 (рис. 2.210).

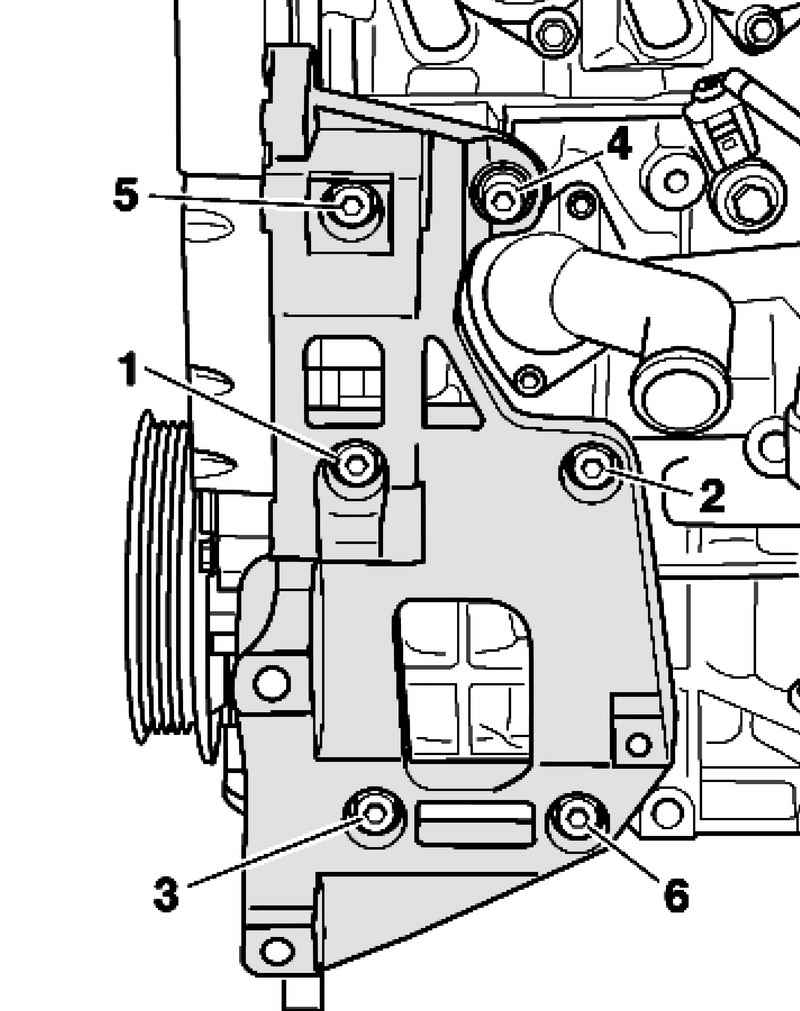

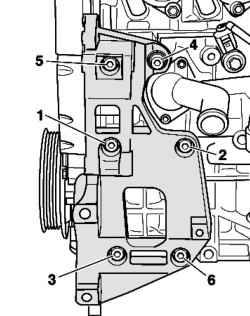

Рис. 2.101. Болты крепления кронштейна дополнительных агрегатов

Открутите крепление кронштейна дополнительных агрегатов – болты 1–6 (рис. 2.101).

Отсоедините электрический разъем 1.

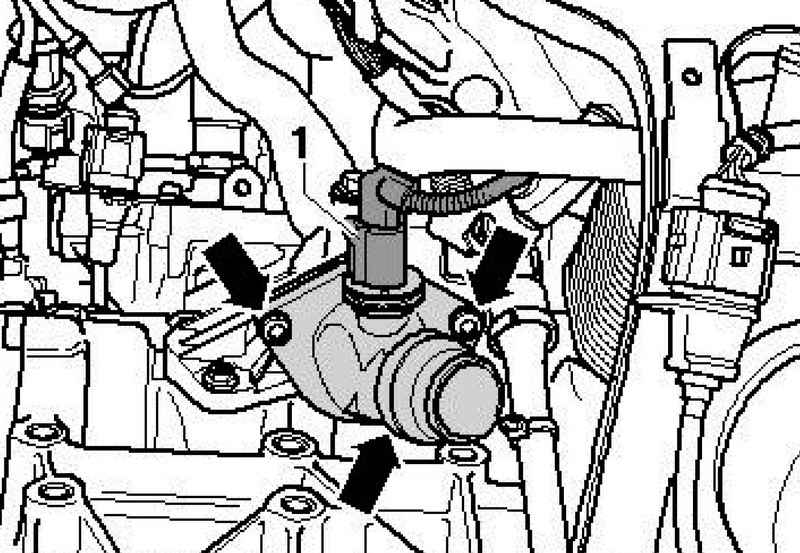

Рис. 2.211. Крепление термостата

Снимите термостат системы охлаждения, управляемой по алгоритму (рис. 2.211).

Установка осуществляется в обратной последовательности.

ПРИМЕЧАНИЕ Замените уплотнительное кольцо круглого сечения.

Очистите или обработайте уплотнительную поверхность под уплотнительное кольцо круглого сечения.

Смочите новое уплотнительное кольцо круглого сечения охлаждающей жидкостью G12+.

Установите кронштейн навесных агрегатов.

Залейте охлаждающую жидкость.

Установите генератор.

Установите компрессор кондиционера.

Установите поликлиновой ремень.

Подключите аккумуляторную батарею.

Термостат к блоку цилиндров: 15 Н·м.

Кронштейн дополнительных агрегатов к блоку цилиндров: 45* Н·м.

Натяжитель поликлинового ремня к кронштейну дополнительных агрегатов: 23 Н·м.
