2.5.2. Проверка термостата системы охлаждения, управляемой по алгоритму

Снимите термостат системы охлаждения, управляемой по алгоритму.

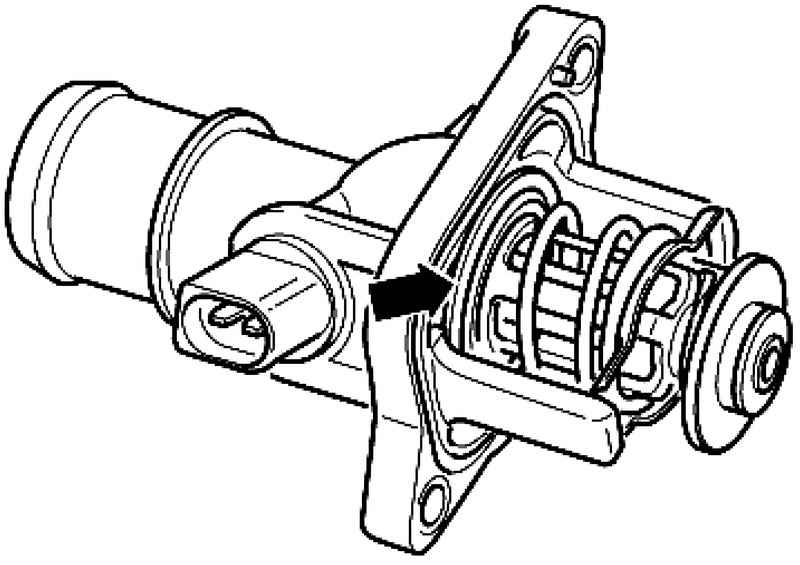

Рис. 2.212. Большая тарелка клапана термостата

Проверьте термостат в холодном состоянии. Большая тарелка клапана должна по всей окружности плотно прилегать к соединительному фланцу (рис. 2.212).

Если это не так, замените термостат системы охлаждения.

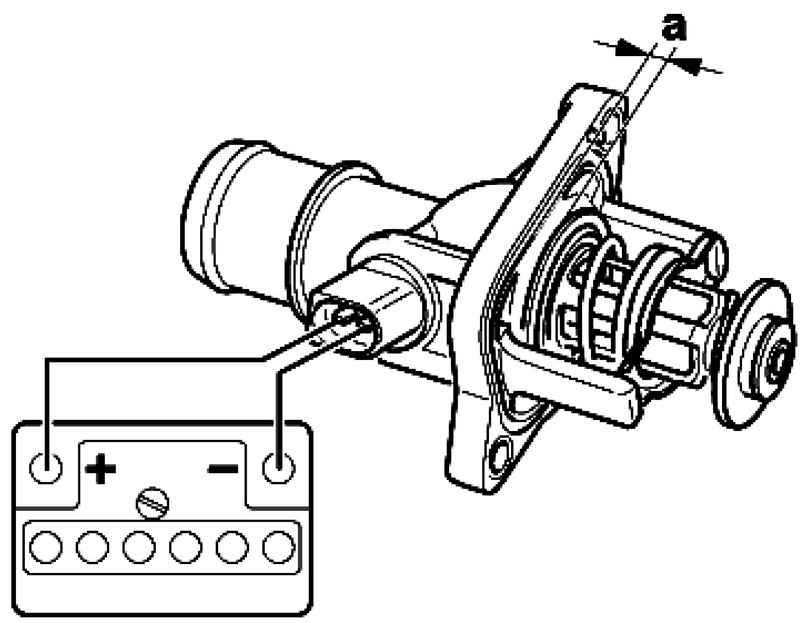

Рис. 2.213. Проверка хода клапана термостата

Соедините контакты термостата вспомогательными проводами из набора вспомогательных измерительных средств с АКБ. Удерживая клещами, опустите его до фланца вертикально в кастрюлю с кипящей охлаждающей жидкостью (пропорции смешивания: 50% G12+) (рис. 2.213).

ВНИМАНИЕ Не прикасайтесь к металлическим частям термостата, поскольку они нагреваются.

Резистивный нагреватель дополнительно нагревает воск в термостате.

Проверьте, достигается ли спустя 10 мин минимальный ход в 7 мм.

Если минимальный ход в 7 мм не достигается, отключите подачу напряжения от АКБ.

ПРИМЕЧАНИЕ Данную проверку нельзя производить на воздухе. В этом случае не исключено повреждение тензодатчика.
