19.23. Выключатель обогревателя переднего сиденья

Снятие

Снимите блок управления системой кондиционирования воздуха и дисплейный блок.

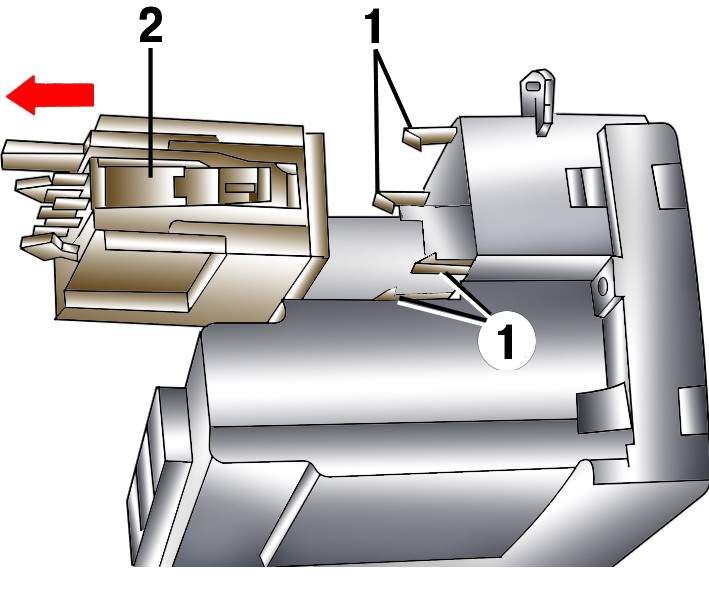

Рис. 18.62. Расположение фиксаторов (1) выключателя (2) обогревателя переднего сиденья и направление снятия выключателя

С обратной стороны отожмите в стороны фиксаторы 1 (рис. 18.62) и извлеките выключатель 2 из дисплейного блока.

Установка

Установка проводится в последовательности, обратной снятию.
