19.4. Блок предохранителей

Снятие

Лезвием отвертки откройте крышку блока предохранителей, расположенную с левой стороны панели приборов.

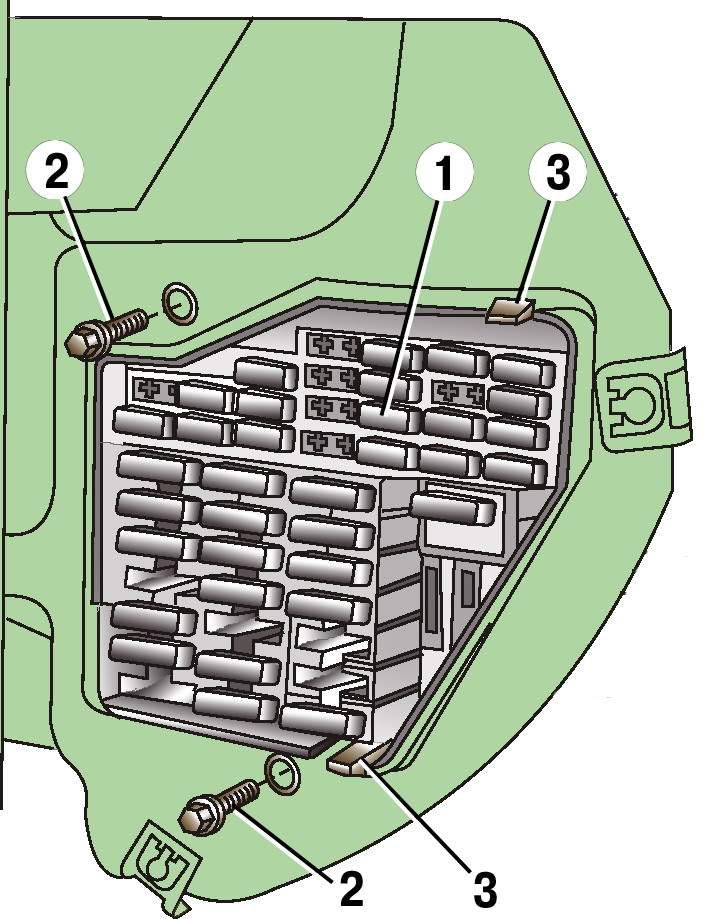

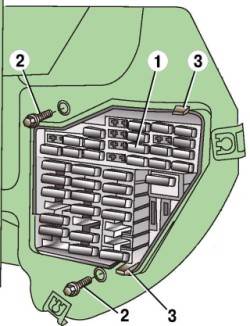

Рис. 18.4. Элементы крепления блока предохранителей: 1 – предохранитель; 2 – болты; 3 – фиксаторы

Выверните два болта 2 (рис. 18.4), нажмите фиксаторы 3 и, перемещая назад блок предохранителей, снимите его.

Установка

Установка проводится в последовательности, обратной снятию
