8.7.1. Снятие

Снимите поликлиновой ремень.

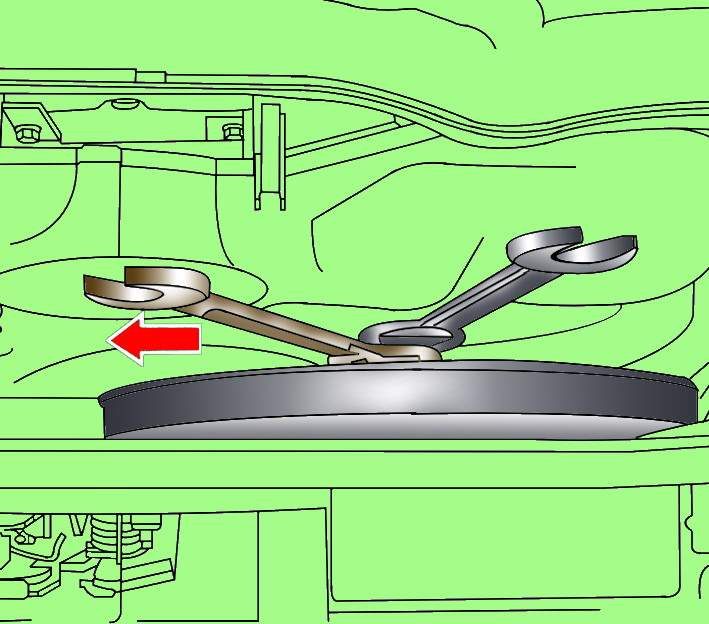

Отвинчивание болта крепления вентилятора радиатора с вязкостной муфтой
Рис. 7.18. Отвинчивание болта крепления вентилятора радиатора с вязкостной муфтой


Выверните болт крепления вентилятора радиатора с вязкостной муфтой, удерживая от проворачивания ось вентилятора другим гаечным ключом (рис. 7.18).
Выверните болт крепления холостого ролика к кронштейну вентилятора радиатора.

Расположение болтов крепления кожуха зубчатого ремня и кронштейна вентилятора радиатора
Рис. 7.19. Расположение болтов крепления кожуха зубчатого ремня и кронштейна вентилятора радиатора: 1 – болт, 45 Н·м; 2 – болт, 10 Н·м; 3 – болт, 20 Н·м; 4 – болт, 10 Н·м


Выверните болты крепления нижнего кожуха зубчатого ремня 4 (рис. 7.19).
Слейте охлаждающую жидкость из системы охлаждения.

Ослабление натяжения зубчатого ремня
Рис. 7.20. Ослабление натяжения зубчатого ремня


Торцовым ключом на 8 мм поверните ролик натяжителя зубчатого ремня по часовой стрелке и зафиксируйте его штифтом диаметром 2 мм (рис. 7.20).

Сдвигание зубчатого ремня с натяжного ролика и расположение болтов (1–3) крепления корпуса термостата
Рис. 7.21. Сдвигание зубчатого ремня с натяжного ролика и расположение болтов (1–3) крепления корпуса термостата


Сдвиньте, но не снимайте полностью, зубчатый ремень с ролика натяжителя (рис. 7.21).
Выверните болты 1–3 (см. рис. 7.21) и снимите корпус термостата и термостат.
