8.9.1. Снятие водяного насоса с механическим приводом

Перед отсоединением аккумуляторной батареи проверьте, есть ли у вас код включения радиоприемника.

Выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи.

При установке прокладки и уплотнительные кольца замените новыми.

Для защиты зубчатого ремня от охлаждающей жидкости закройте его полиэтиленом.

Снимите передний бампер.

Установите переднюю поперечную панель в сервисное положение.

Снимите поликлиновой ремень.

Снимите зубчатый ремень.

Слейте охлаждающую жидкость из системы охлаждения.

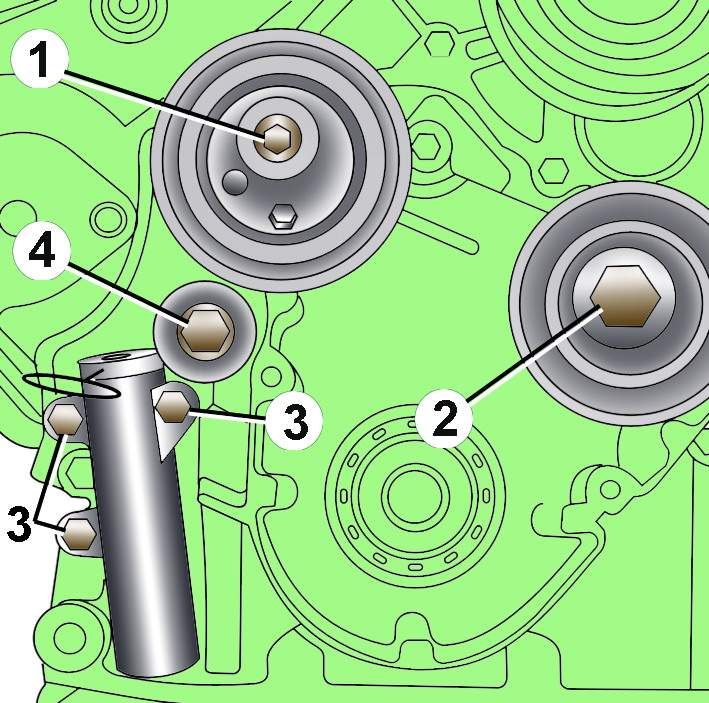

Рис. 7.29. Расположение болтов крепления натяжного (1) и холостого (2) роликов и натяжителя (3)

Выверните болты и снимите натяжной 1 (рис. 7.29) и холостой 2 ролики.

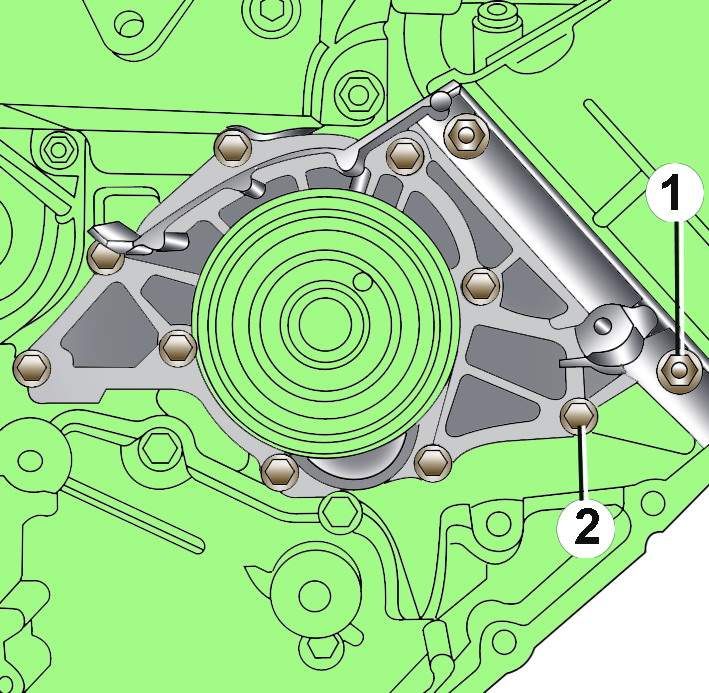

Рис. 7.30. Расположение гаек (1) крепления к кожуху зубчатого ремня и болтов ( 2)  крепления водяного насоса

Выверните две гайки 1 (рис. 7.30) крепления водяного насоса к кожуху зубчатого ремня.

Выверните девять болтов 2 и снимите водяной насос.
