17.3. Регулировка положения карданного вала

Регулировка положения промежуточной опоры карданного вала.

При наличии, отвинтите четыре болта и снимите поперечную балку, расположенную под трубами системы выпуска.

Отвинтите гайки, крепящие соединительные зажимы выхлопных труб, отсоедините и снимите заднюю секцию системы выпуска.

Отвинтите болты и снимите термозащитный экран, расположенный над карданным валом.

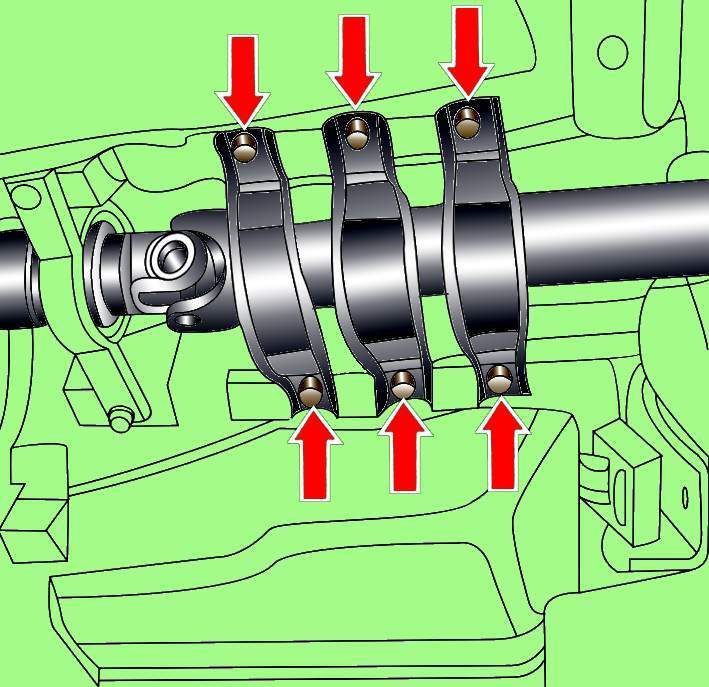

Рис. 11–2. Расположение болтов крепления туннеля карданного вала

Отвинтите болты и снимите туннель (см. рис. 11–2).

Установите и закрепите на карданном валу приспособление 3139.

Вывинтите болты и снимите шайбы крепления промежуточной опоры карданного вала.

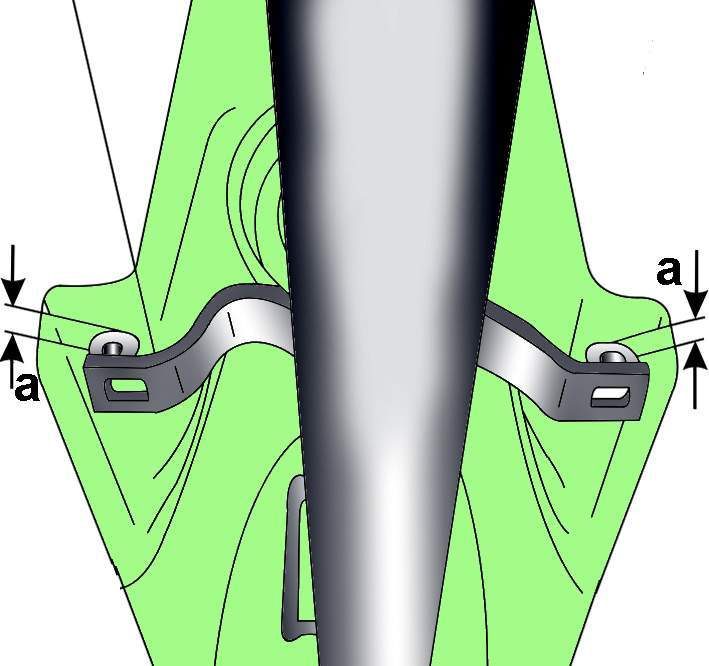

Рис. 11–4. Установка промежуточной опоры карданного вала

Расстояние (а), Толщина

мм прокладки, мм

0–3,0 –

3,1–5,0 2

5,1–7,0 4

7,1–9,0 6

9,1–11,0 8

11,1–13,0 10

Установите промежуточную опору карданного вала так, чтобы расстояние D (рис. 11–4) от опоры до кузова а было одинаковым с двух сторон . Измерьте это расстояние и в зависимости от величины расстояния выберите толщину регулировочных прокладок:

Регулировка осевого положения карданного вала

Используя приспособление 3139, переместите насколько возможно карданный вал к главной задней передаче.

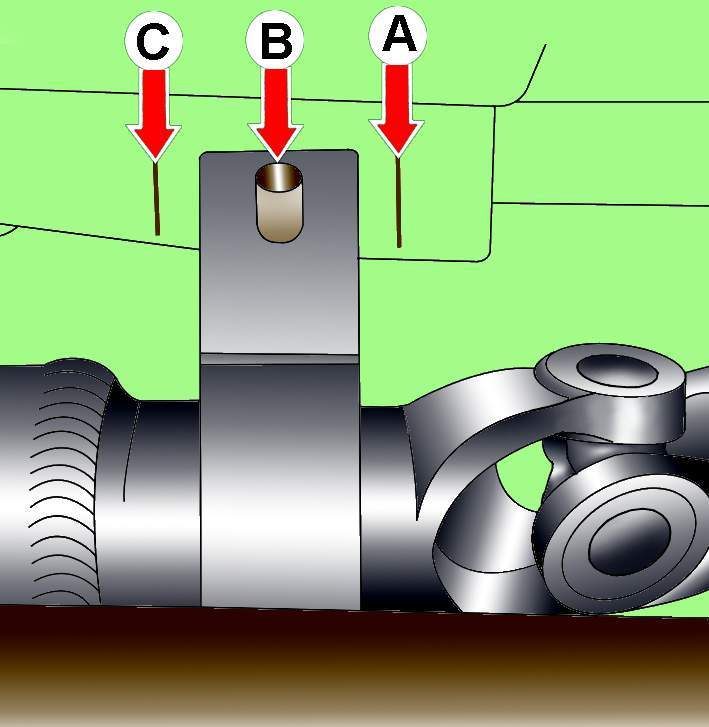

Рис. 11–5. Расположение центра отверстия для болтов крепления промежуточной опоры карданного вала при различных положениях карданного вала

В этом положении отметьте положение центра отверстия для болтов крепления промежуточной опоры карданного вала (стрелка А, рис. 11–5).

Используя приспособление 3139, переместите насколько возможно карданный вал к коробке передач.

В этом положении карданного вала повторно отметьте положение центра отверстия для болтов крепления промежуточной опоры карданного вала (стрелка В, см. рис. 11–5).

Переместите карданный вал вдоль оси в такое положение, при котором отверстия для болтов крепления промежуточной опоры карданного вала будут находиться посередине ранее сделанных отметок (стрелка С, см. рис. 11–5).

Установите регулировочные прокладки выбранной толщины и закрепите болтами промежуточную опору карданного вала.

Снимите приспособление 3139 с карданного вала.

Установите туннель карданного вала.

Установите над карданным валом термозащитный экран.

Проверьте, чтобы система выпуска была расположена свободно и не касалась кузова.
