12.3.2. Снятие и установка рычагов и растяжек задней подвески

Толкающая штанга/интегральный рычаг

Если при демонтаже интегральный рычаг был отсоединен от качающегося рычага/опоры колеса, то после установки следует произвести измерение и/или регулировки параметров ходовой части.

ПОРЯДОК ВЫПОЛНЕНИЯ

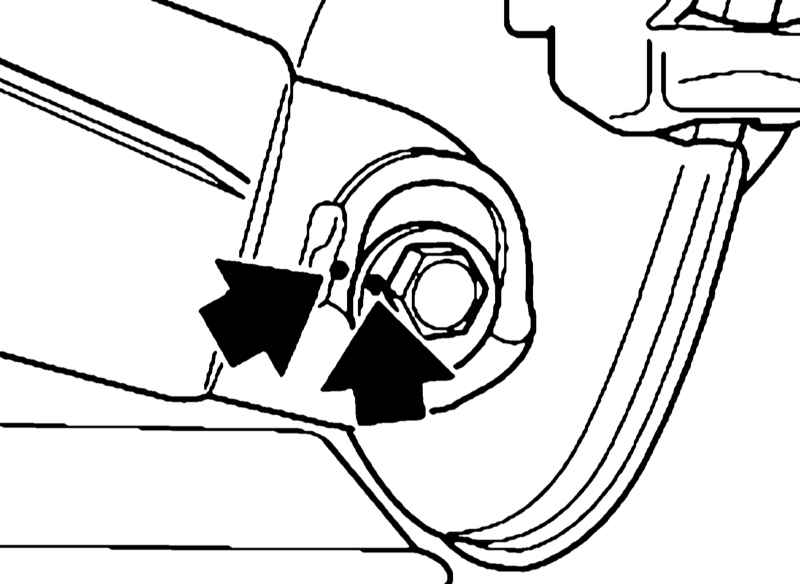

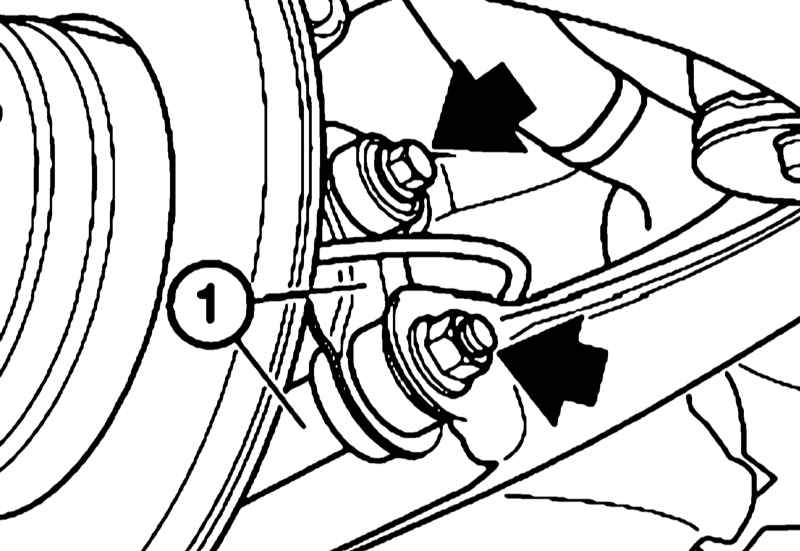

Снимите заднее колесо и отсоедините приводной вал от редуктора заднего моста (см. Главу Карданный и приводные валы, редуктор, дифференциал и ступичные сборки). Чтобы облегчить установку угла развала, пометьте керном положение эксцентрикового болта по отношению к качающемуся рычагу. Отдайте гайку и болт. Выверните эксцентриковый болт и снять интегральный рычаг. Установка производится в обратном порядке. Замените гайку эксцентрикового болта.

Качающийся рычаг

ПОРЯДОК ВЫПОЛНЕНИЯ

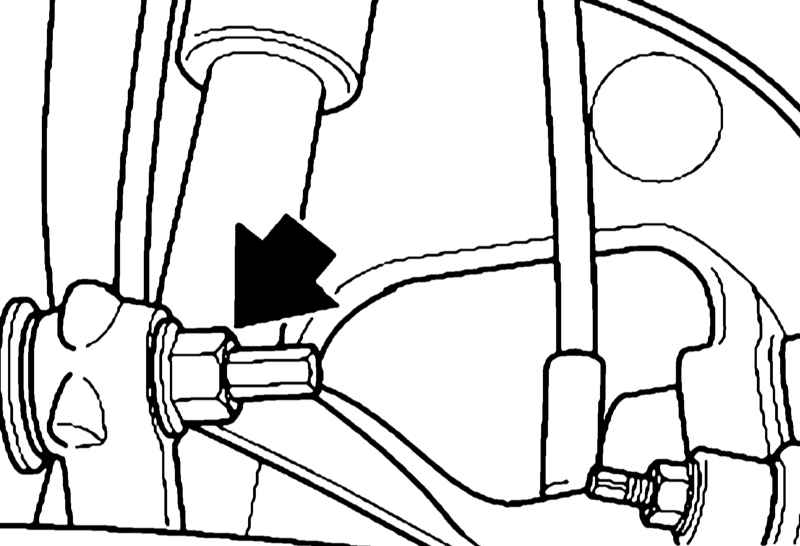

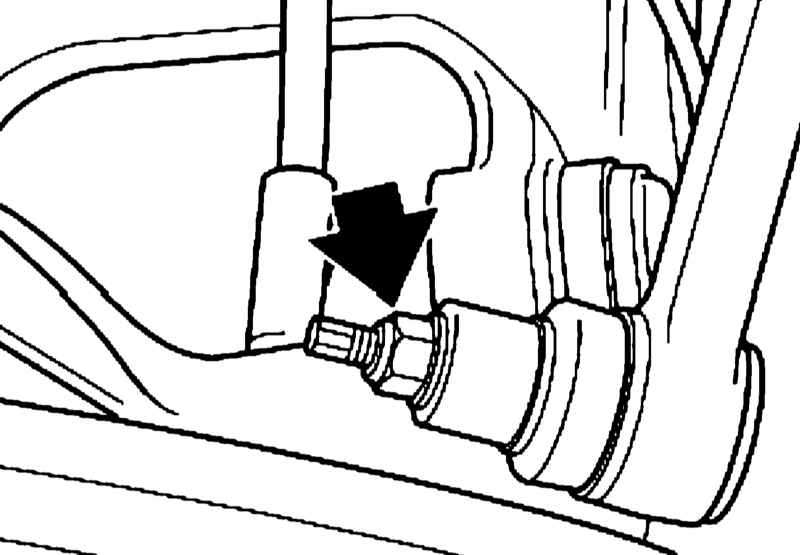

Снимите колесо и отсоедините электропроводку колесного датчика системы ABS (см. Главу Тормозная система). Чтобы облегчить установку угла развала, пометьте керном положение эксцентрикового болта по отношению к качающемуся рычагу (см. иллюстрацию). Отдайте гайку эксцентрикового болта и выньте его. Установка производится в обратном порядке. Замените гайку эксцентрикового болта. Проверьте и отрегулируйте углы установки задних колес.

Верхний поперечный рычаг

Если при демонтаже поперечный рычаг подвески отсоединялся от балки заднего моста, то после установке следует произвести проверку и регулировку углов установки задних колес.

ПОРЯДОК ВЫПОЛНЕНИЯ

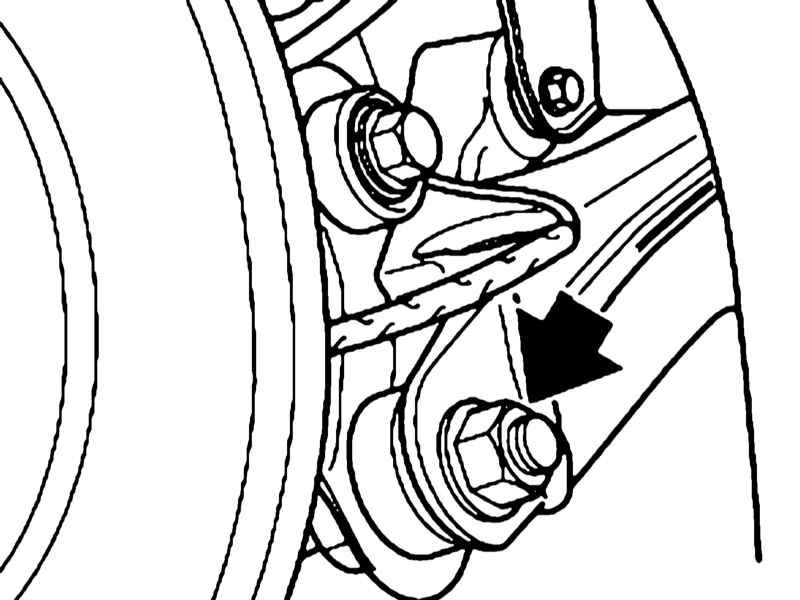

Снимите заднее колесо и отсоедините амортизатор от колесной опоры (см. Раздел Снятие и установка, разборка и сборка стойки подвески). Отдайте гайки. Гайка крепления верхнего поперечного рычага Гайка крепления верхнего поперечного рычага При установке используйте новые самоконтрящиеся гайки. Очистите от грязи и смазки коническую цапфу и отверстие в опоре колеса. Установка производится в обратном порядке.

Растяжка

ПОРЯДОК ВЫПОЛНЕНИЯ

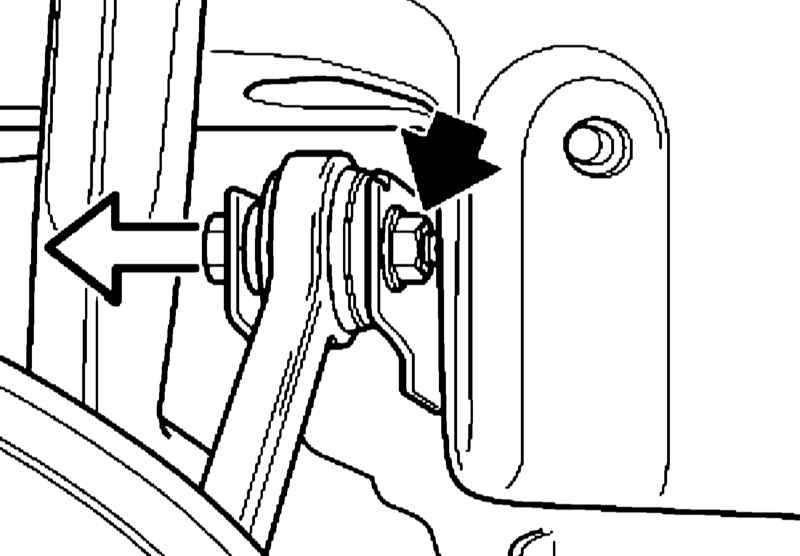

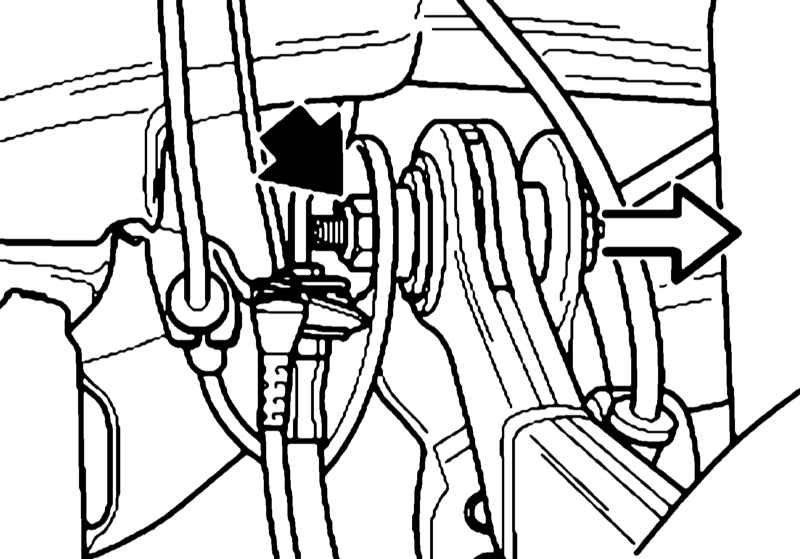

Снимите колесо и отдайте гайки. Снимите растяжку. Установка производится в обратном порядке. На пальце и в отверстии не должно быть следов смазки. Используйте новые гайки. По окончании установки проверьте и отрегулируйте углы установки задних колес.
