12.4.3. Замена датчиков дорожного просвета EDC

После установки датчика проверьте и при необходимости откорректируйте наклон фар (см. Главу Бортовое электрооборудование).

Передний датчик

ПОРЯДОК ВЫПОЛНЕНИЯ

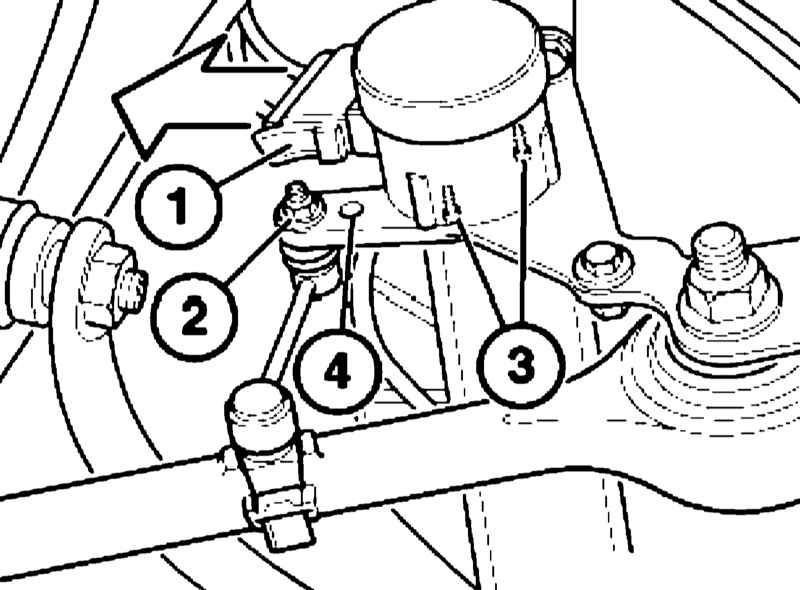

Разъедините разъем (1), отдайте гайку (2) и отсоедините рычаг датчика дорожного просвета. Выверните винты (3) и снимите датчик.

При установке рычаг (4) должен быть обращен наружу.

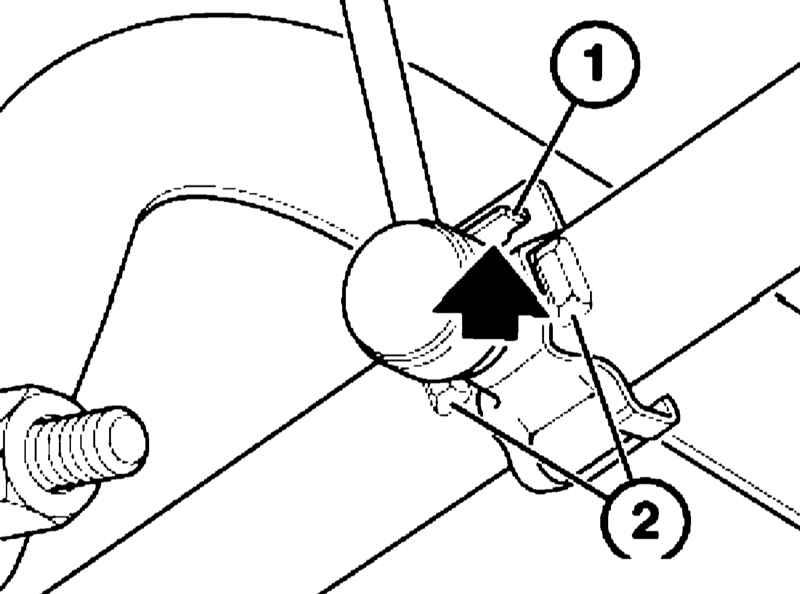

При замене рычага датчика разомкните скобу (1).

Установка производится в обратном порядке. Держатель должен находиться между двумя приливами (2). Убедитесь в правильности установки скобы (1).

Задний датчик

ПОРЯДОК ВЫПОЛНЕНИЯ

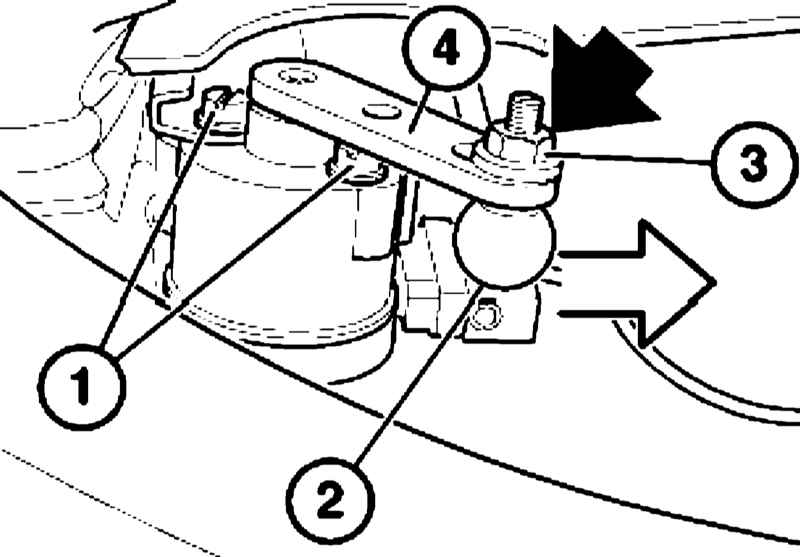

Разъедините разъем (2), отдайте гайку (3) и отсоедините рычаг датчика дорожного просвета.

Выверните винты (1) и снимите датчик.

Установка производится в обратном порядке. Рычаг (4) должен быть обращен наружу.
