6.2.11. Снятие и установка топливной заливной горловины

ПОРЯДОК ВЫПОЛНЕНИЯ

Опорожните топливный бак.
Снимите правое заднее колесо и локер задней правой колесной арки.

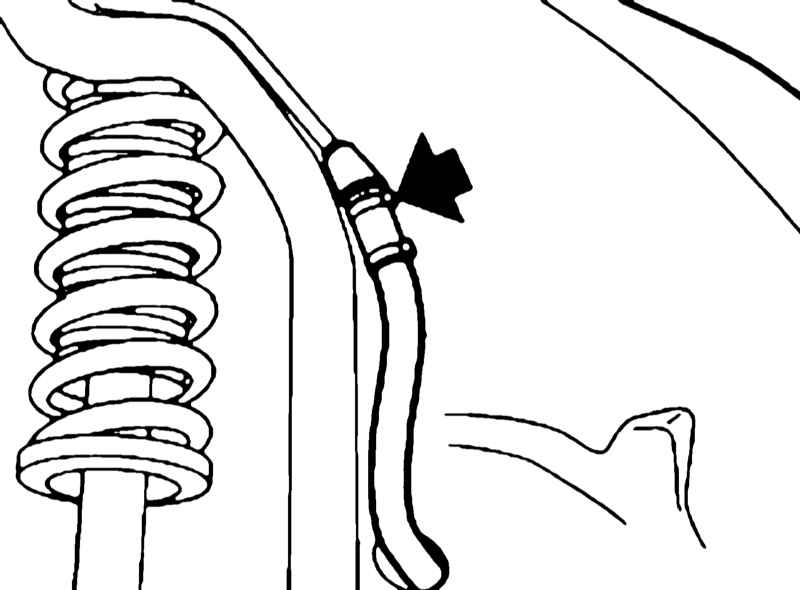

Разъедините трубопровод EVAP.

Снимите шланг соединения горловины с топливным баком (см. иллюстрацию).

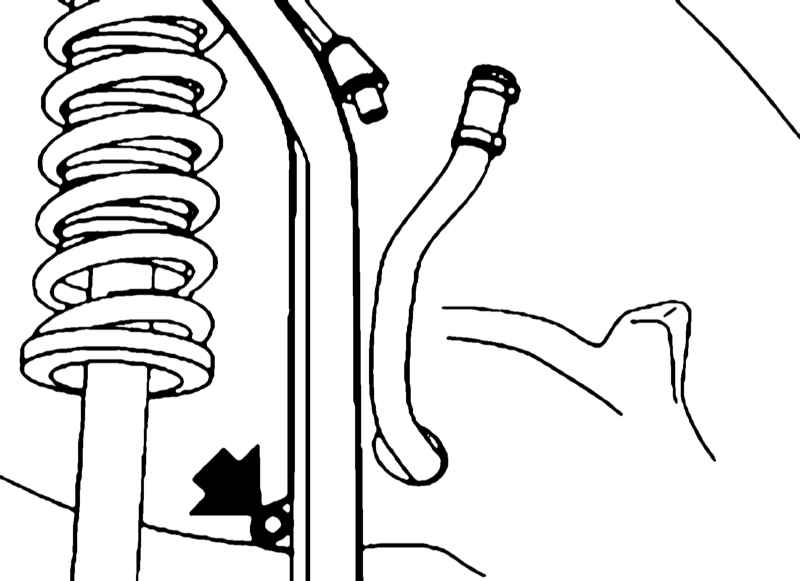

Отдайте нижний крепеж горловины.

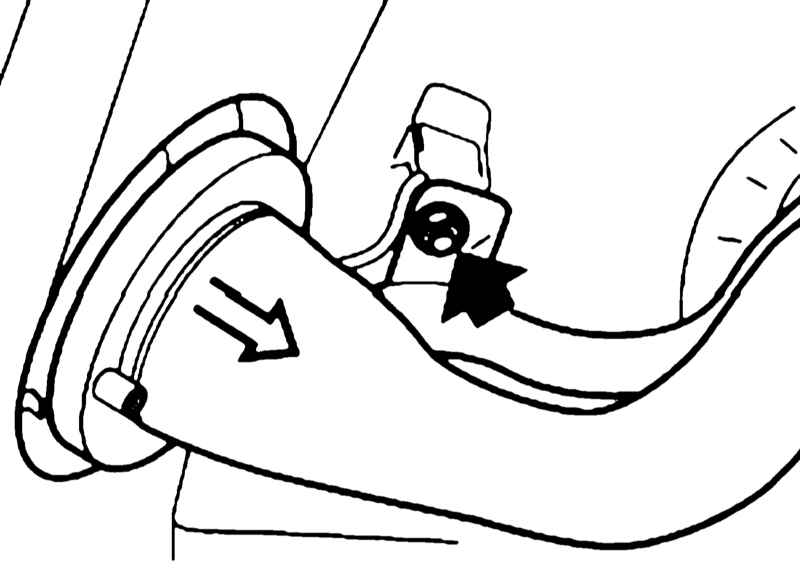

Отдайте верхний крепеж горловины.

Выньте сборку горловины из резиновой манжеты на колесной арке.
Установка производится в обратном порядке. После установки горловины измерьте электрическое сопротивление между флажком заземления (у заливной горловины топливного бака) и ступицей колеса – оно должно составлять примерно 0.6 Ом.
