6.4.6. Снятие и установка резервуара и адсорбера системы EVAP

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите заднее левое колесо и локер левой задней колесной арки.

Резервуар

ПОРЯДОК ВЫПОЛНЕНИЯ

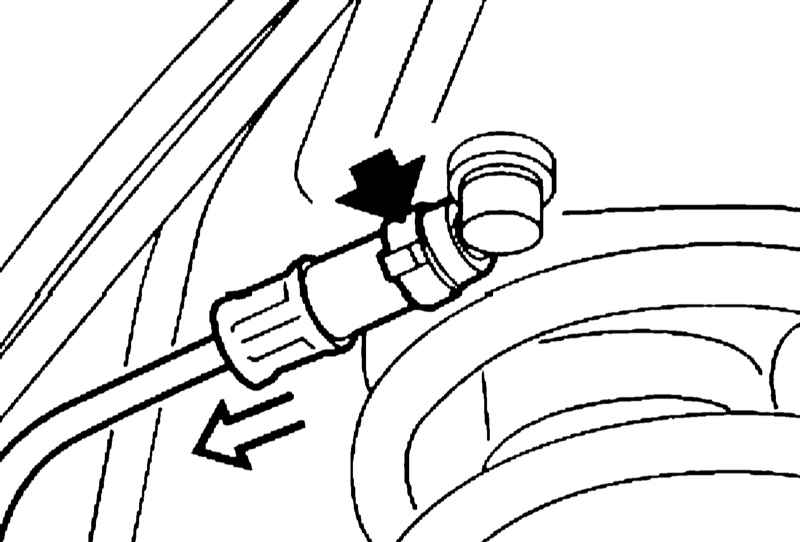

Снимите возвратный трубопровод.

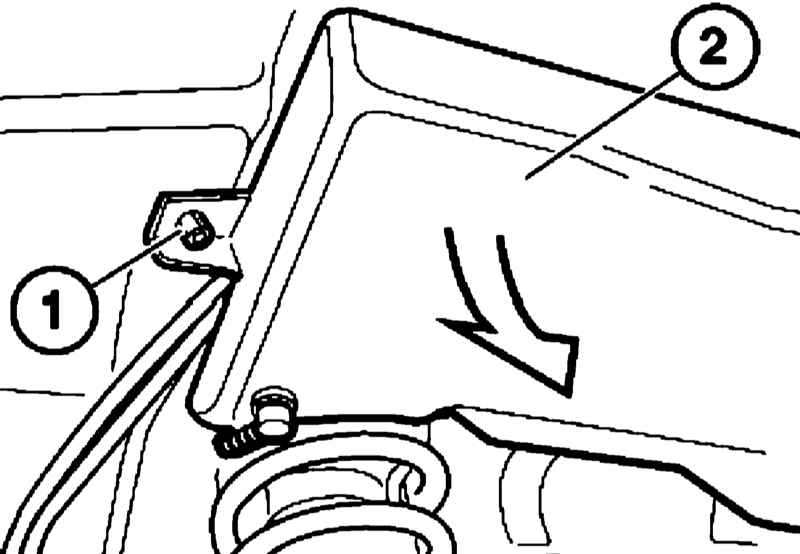

Отсоедините резервуар и опустить его вниз.

Снимите хомуты.

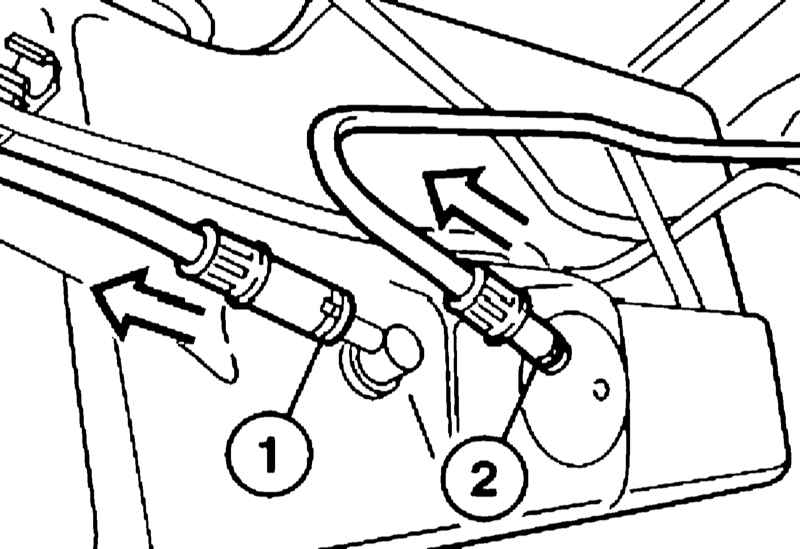

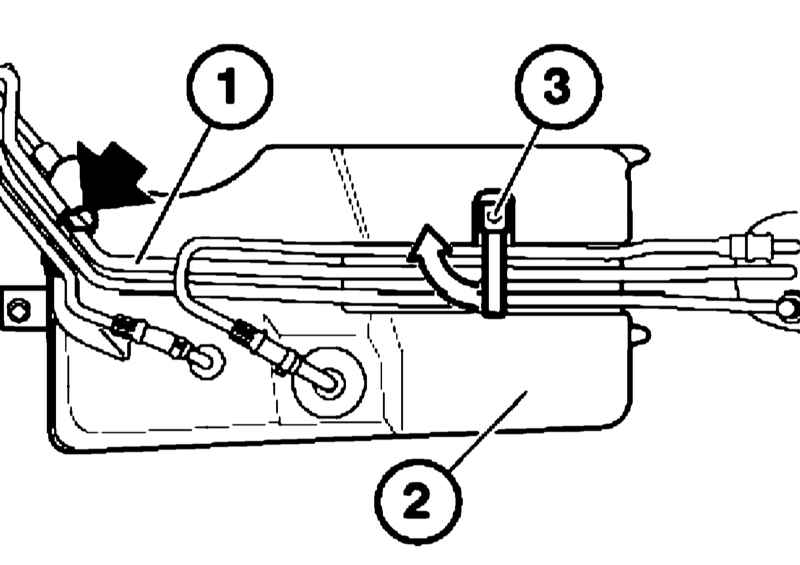

Высвободите топливопроводы из крепления в передней части резервуара. Отсоедините от резервуара топливопроводы к угольному адсорберу и снимите резервуар.

Установка производится в обратном порядке.

Угольный адсорбер

ПОРЯДОК ВЫПОЛНЕНИЯ

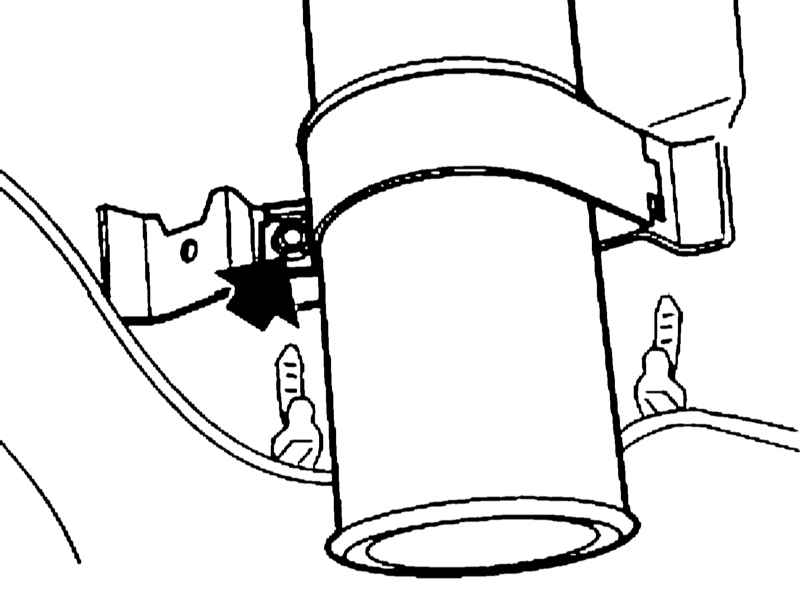

Отдайте крепеж адсорбера.

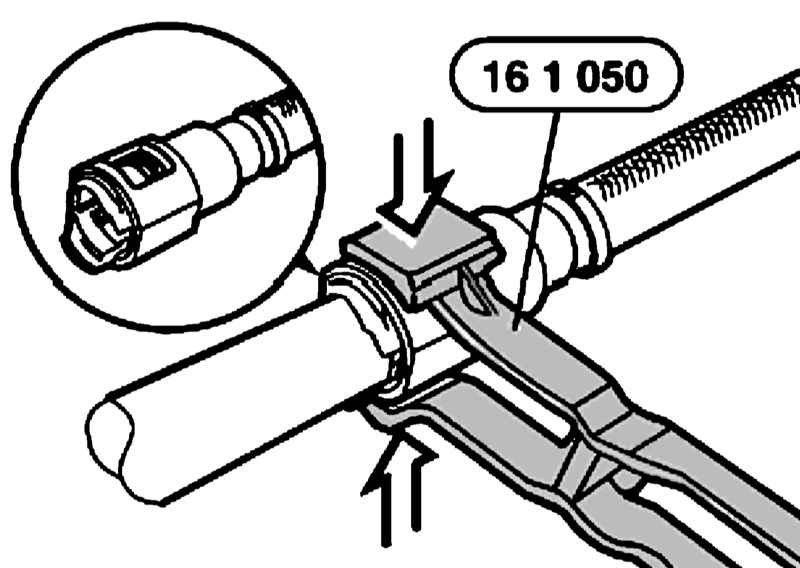

При помощи специального приспособления № 16 1 050 разожмите фиксаторы всасывающего трубопровода и шланга вентиляции топливного бака.

Отсоедините от адсорбера линии вентиляции и всасывающий шланг. Снимите адсорбер.

Установка производится в обратном порядке.
