10.10.3. Замена ламп

Предупреждение Перед заменой ламп в приборах освещения автомобиля отсоедините провод от клеммы «минус» аккумуляторной батареи.

Для замены ламп блок-фары выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Примечания Показана замена ламп левой блок-фары. Лампы в правой блок-фаре расположены симметрично, заменяют их аналогично.

2. Для удобства при замене ламп в левой блок-фаре снимите с автомобиля аккумуляторную батарею (см. «Снятие и установка аккумуляторной батареи»), а при замене ламп в правой блок-фаре – воздушный фильтр (см. «Снятие и установка воздушного фильтра»).

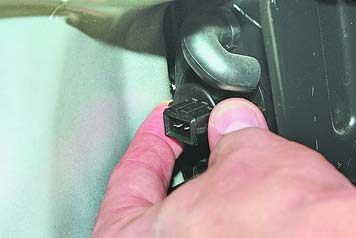

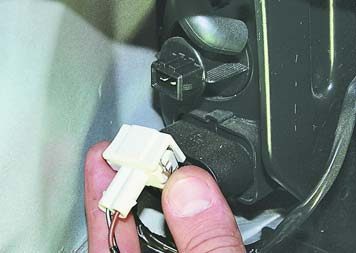

3. Сожмите пружинный фиксатор колодки жгута проводов..	4. ...и отсоедините колодку от разъема указателя поворота.

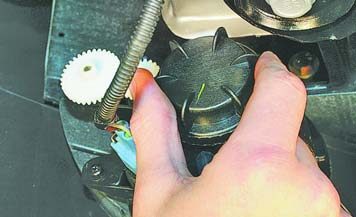

5. Поверните патрон лампы указателя поворота против часовой стрелки...	6. ...и извлеките его из блок-фары.

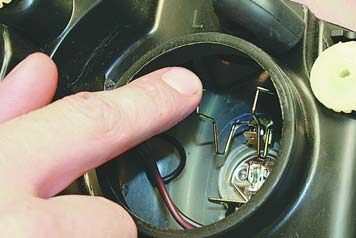

7. Нажав на лампу, поверните ее против часовой стрелки...	8. ...и извлеките из патрона.

9. Установите новую лампу в патрон, а патрон в блок-фару.

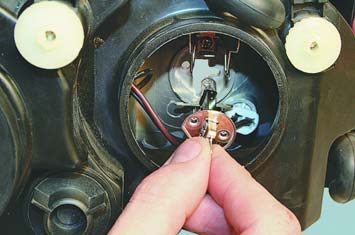

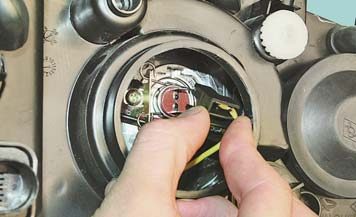

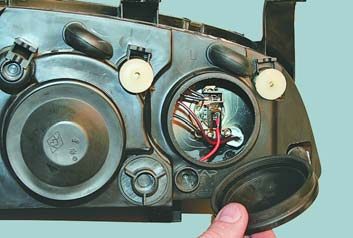

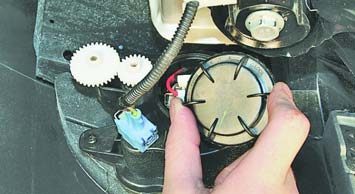

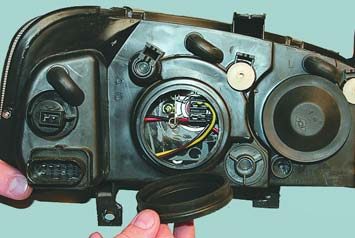

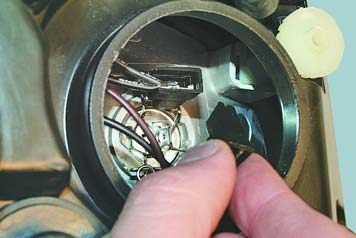

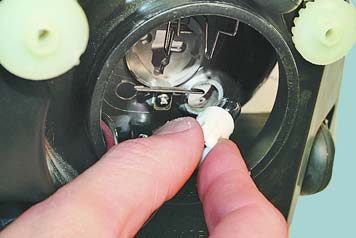

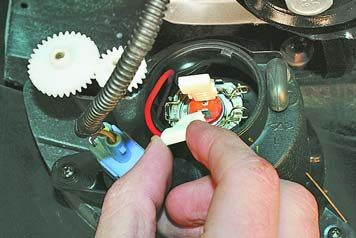

10. Снимите резиновую крышку лампы дальнего света фар.	11. Отсоедините колодку с проводами от выводов лампы.

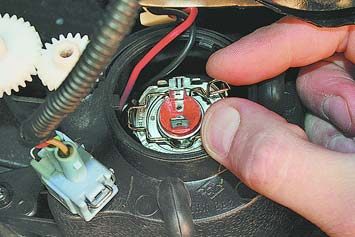

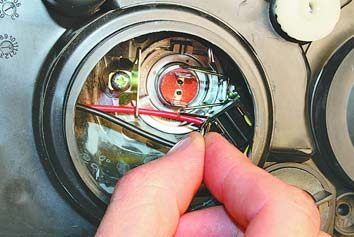

12. Выведите пружинный фиксатор из крючков на отражателе...	13. ...откиньте фиксатор...

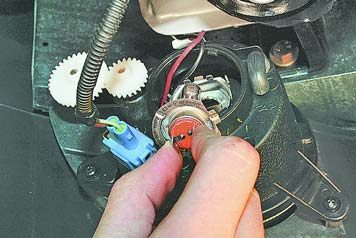

14. ... и извлеките лампу дальнего света.

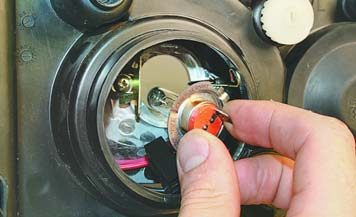

Предупреждение Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается и жировые пятна вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки остались жировые пятна, удалите их спиртом.

15. Вставьте новую лампу в отражатель и зафиксируйте его пружинным держателем.

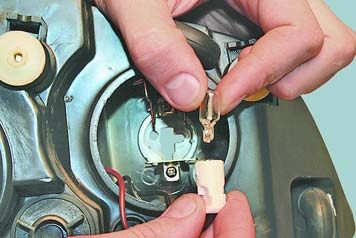

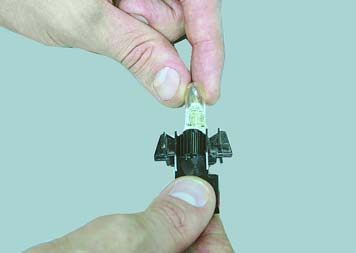

16. Извлеките патрон лампы габаритного света из отверстия в отражателе.	17. Извлеките лампу из патрона.

18. Вставьте в патрон новую лампу и установите патрон на место.

19. Снимите резиновую крышку лампы ближнего света фар.	20. Отсоедините колодку с проводами от выводов лампы.

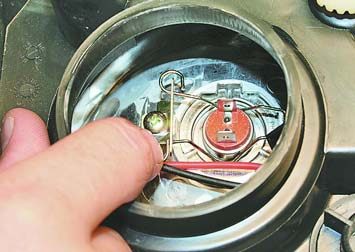

21. Выведите пружинный фиксатор из крючков на отражателе...	22. ...откиньте фиксатор...

23. ... и извлеките лампу ближнего света.

24. Вставьте новую лампу в отражатель и зафиксируйте его пружинным держателем.

Для замены лампы противотуманной фары выполните следующее.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Установите автомобиль на подъемник или смотровую канаву.

3. Поверните крышку противотуманной фары против часовой стрелки...	4. ...и снимите крышку.

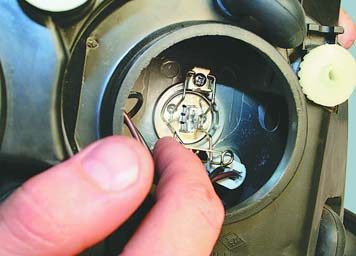

5. Отсоедините две колодки с проводами от выводов лампы.	6. Выведите пружинный фиксатор из крючка на отражателе, откиньте фиксатор...

7. ...и извлеките лампу противотуманной фары.

Предупреждение Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается и жировые пятна вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки остались жировые пятна, удалите их спиртом.

8. Вставьте новую лампу в отражатель и зафиксируйте его пружинным держателем.

9. Установите крышку противотуманной фары и поверните ее по часовой стрелке до упора.

Для замены лампы бокового фонаря указателя поворота выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

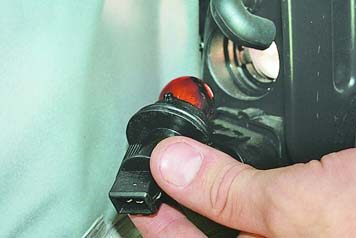

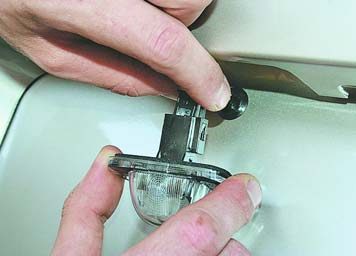

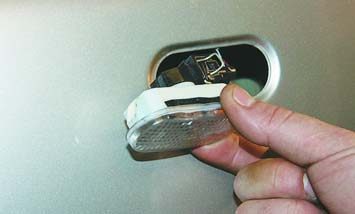

2. Извлеките боковой указатель поворота из отверстия в крыле (см. «Замена бокового указателя поворота»).	3. Поверните патрон лампы против часовой стрелки...

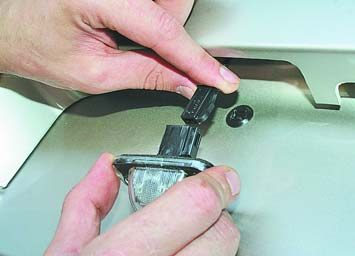

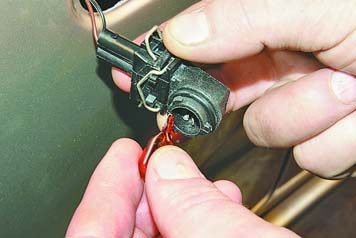

4. ...и извлеките его из корпуса указателя.	5. Извлеките лампу из патрона.

6. Вставьте новую лампу в патрон, а патрон в корпус указателя.

7. Установите боковой фонарь указателя поворота в порядке, обратном снятию.

Для замены любой лампы в заднем фонаре выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Откройте дверь задка.

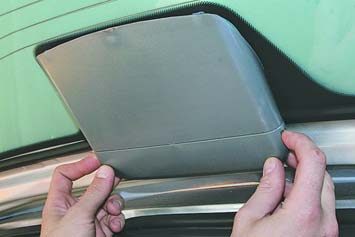

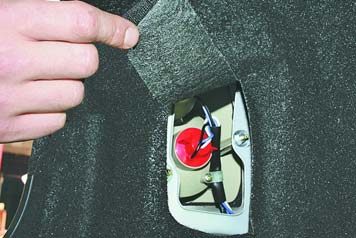

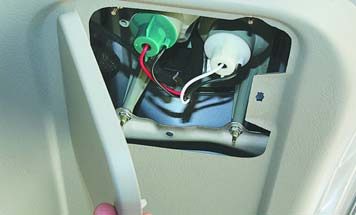

3. Отогните обивку багажника за задним фонарем.

Примечание Замена ламп указателя поворота, габаритного света и стоп-сигнала для наглядности показана на снятом фонаре.

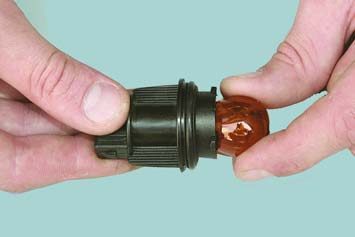

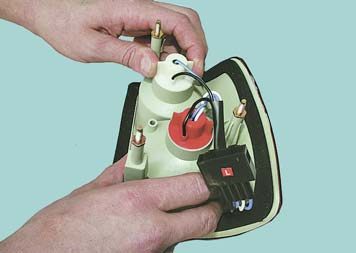

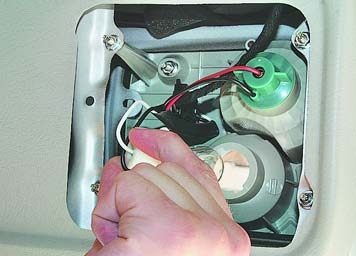

4. Поверните патрон лампы указателя поворота против часовой стрелки...	5. ...и извлеките его из фонаря.

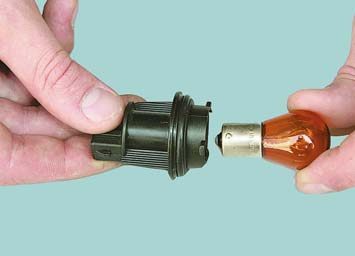

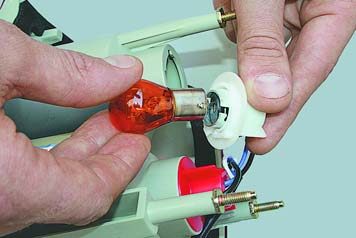

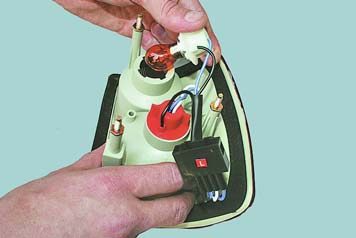

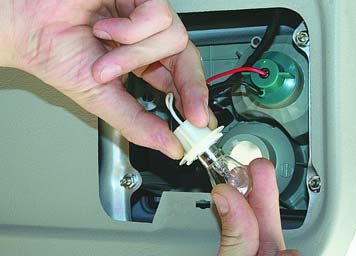

6. Нажмите на лампу, поверните ее против часовой стрелки и извлеките из патрона.

7. Установите новую лампу, повернув ее по часовой стрелке до фиксации в патроне.

Аналогично замените лампу габаритного света и стоп-сигнала (установлена в красном патроне).

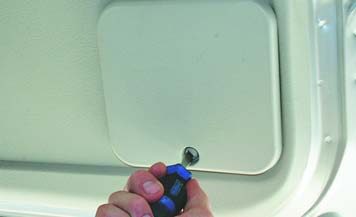

8. Отверткой с плоским лезвием поверните на 90° фиксатор крышки фонаря...	9. ...и откиньте крышку.

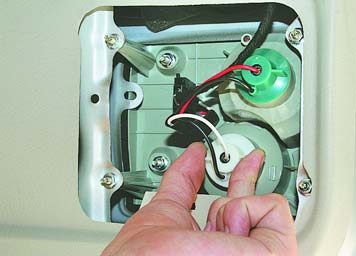

10. Поверните против часовой стрелки патрон лампы света заднего хода...	11. ...и извлеките патрон из фонаря.

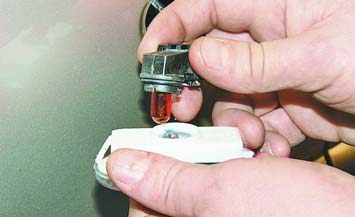

12. Нажав на лампу, поверните ее против часовой стрелки...	13. ...и извлеките из патрона.

14. Установите новую лампу, повернув ее по часовой стрелке до фиксации в патроне.

Аналогично заменяйте лампу противотуманного света (установлена в зеленом патроне).

Для замены ламп в фонарях освещения номерного знака выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

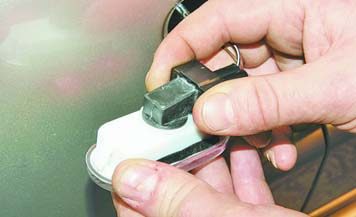

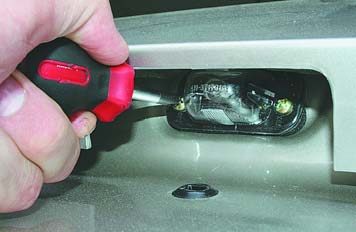

2. Выверните два винта крепления...	3. ...и извлеките фонарь из накладки двери задка.

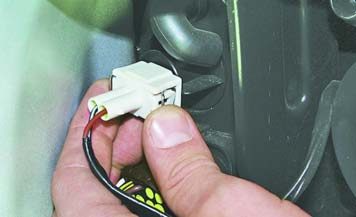

4. Нажмите на фиксатор колодки жгута проводов...	5. ...и отсоедините колодку от фонаря.

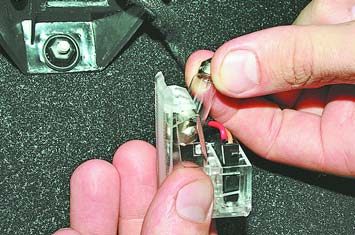

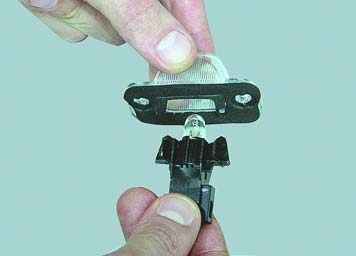

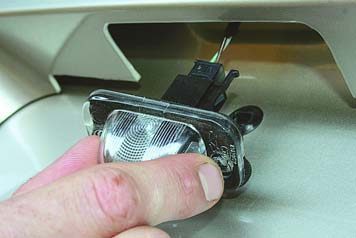

6. Выньте патрон из корпуса фонаря...	7. ...и извлеките из патрона лампу фонаря освещения номерного знака.

8. Установите новую лампу в патрон.

9. Установите снятые детали в порядке, обратном снятию.

Для замены ламп дополнительного стоп-сигнала выполните следующее.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

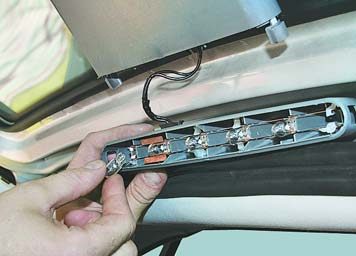

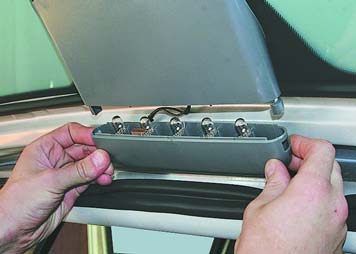

2. Сожмите два фиксатора...	3. ...и отсоедините стоп-сигнал от рассеивателя.

4. Выньте перегоревшую лампу из патрона и установите новую.

5. Соберите стоп-сигнал в обратном порядке.

Для замены ламп освещения салона выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

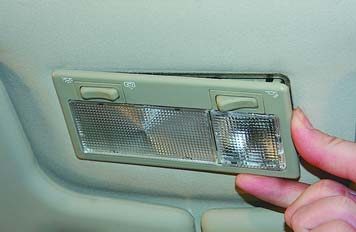

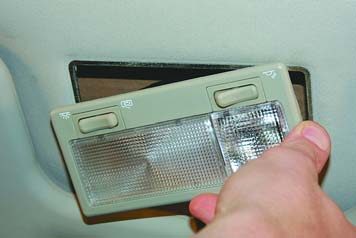

2. Подденьте плафон...	3. ...и, преодолевая сопротивление фиксаторов, снимите плафон освещения салона.

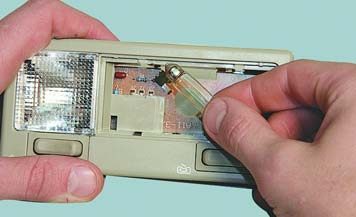

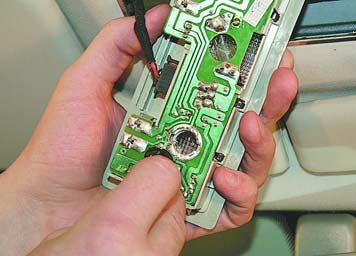

4. Поверните против часовой стрелки патрон фонаря направленного света...	5. ...и извлеките патрон с лампой из плафона.

6. Извлеките лампу из патрона, установите новую лампу и установите патрон в плафон.

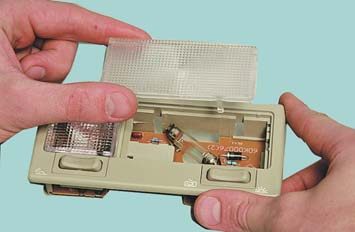

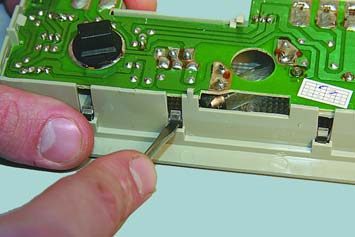

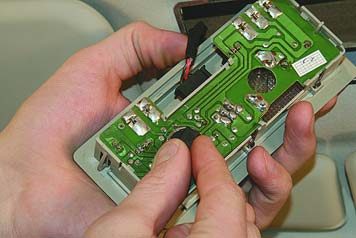

7. Отожмите фиксаторы рассеивателя...	8. ...и снимите рассеиватель с плафона.

9. Отожмите пружинный контакт и извлеките лампу.

10. Установите лампу и плафон в порядке, обратном снятию.

Для замены лампы освещения багажного отделения выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

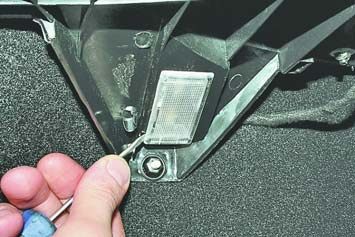

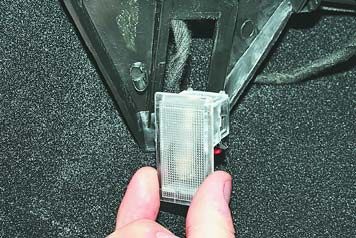

2. Подденьте плафон освещения багажного отделения...	3. ...и извлеките его из гнезда.

4. Отожмите пружинный контакт и извлеките лампу.

5. Установите лампу в порядке, обратном снятию.
