10.10.7. Замена заднего фонаря

Вам потребуются: ключ «на 8», отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

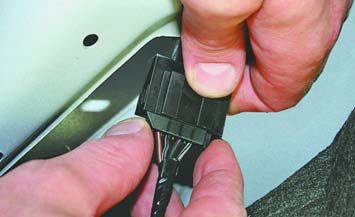

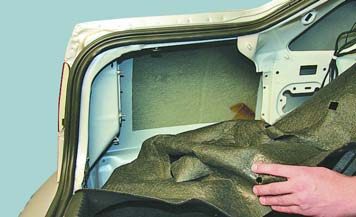

2. Снимите часть обивки багажника, закрывающую фонарь.	3. Сожмите фиксаторы...

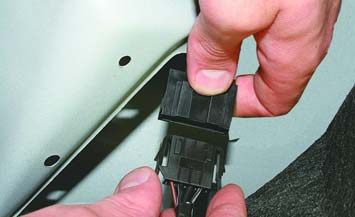

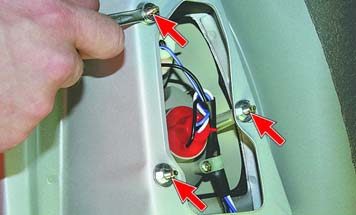

4. ...и разъедините колодки жгута проводов фонаря, установленного в заднем крыле.	5. Отверните три гайки крепления фонаря...

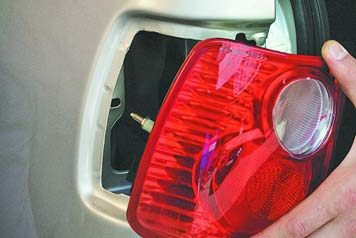

6. ...и снимите фонарь.

7. Установите фонарь в порядке, обратном снятию.

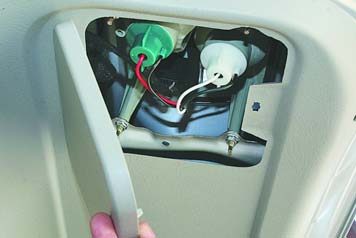

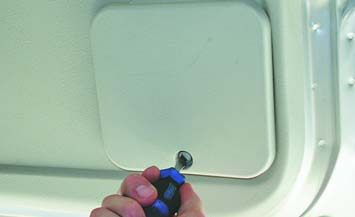

8. Поверните на 90° фиксатор крышки фонаря...	9. ...и откиньте крышку.

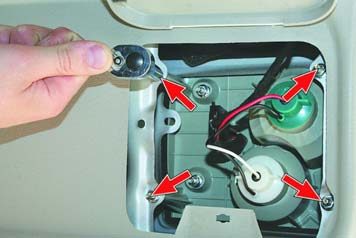

10. Отверните четыре гайки крепления фонаря к внутренней панели двери задка.

11. Разъедините колодку жгута проводов фонаря двери задка.

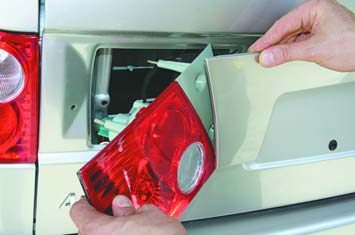

12. Снимите накладку двери задка (см. «Замена замка и выключателя замка двери задка») и снимите фонарь.

13. Установите фонарь в порядке, обратном снятию.
