19.1. Схема 1. Соединения генераторной установки и системы пуска двигателя

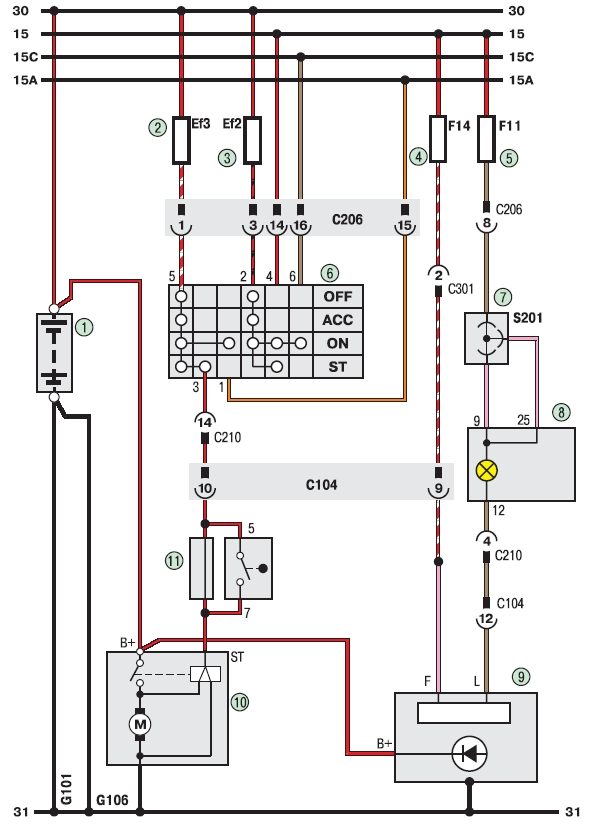

Схема 1. Соединения генераторной установки и системы пуска двигателя: 1 - аккумуляторная батарея; 2 - плавкая вставка IGN-2 (30 A); 3 - плавкая вставка IGN-1 (30 A); 4, 5 - предохранители (15 А); 6 - выключатель (замок) зажигания; 7 - соединительная колодка; 8 - комбинация приборов; 9 - генератор; 10 - стартер; 11 - выключатель (для автомобилей, оснащенных автоматической коробкой передач)
