19.9.3. Электрокорректор фар

ПОРЯДОК ВЫПОЛНЕНИЯ

Электрокорректор служит для изменения угла наклона фар в зависимости от загрузки автомобиля. Он состоит из корректора-переключателя на панели приборов, электроприводов, установленных в фарах, и соединительных проводов.
Снятие корректора описано в разделе Снятие панели приборов.

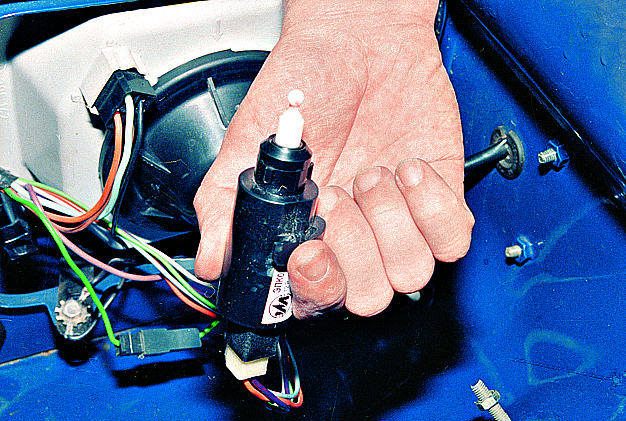

Нажимаем пальцем на пластмассовую защелку и, слегка повернув, вынимаем электропривод корректора.

Отсоединяем разъем. Устанавливаем новый привод.

После установки электропривода, проверьте регулировку фары.
