16. Схемы электрооборудования
Условные обозначения к электросхемам ВАЗ 31105

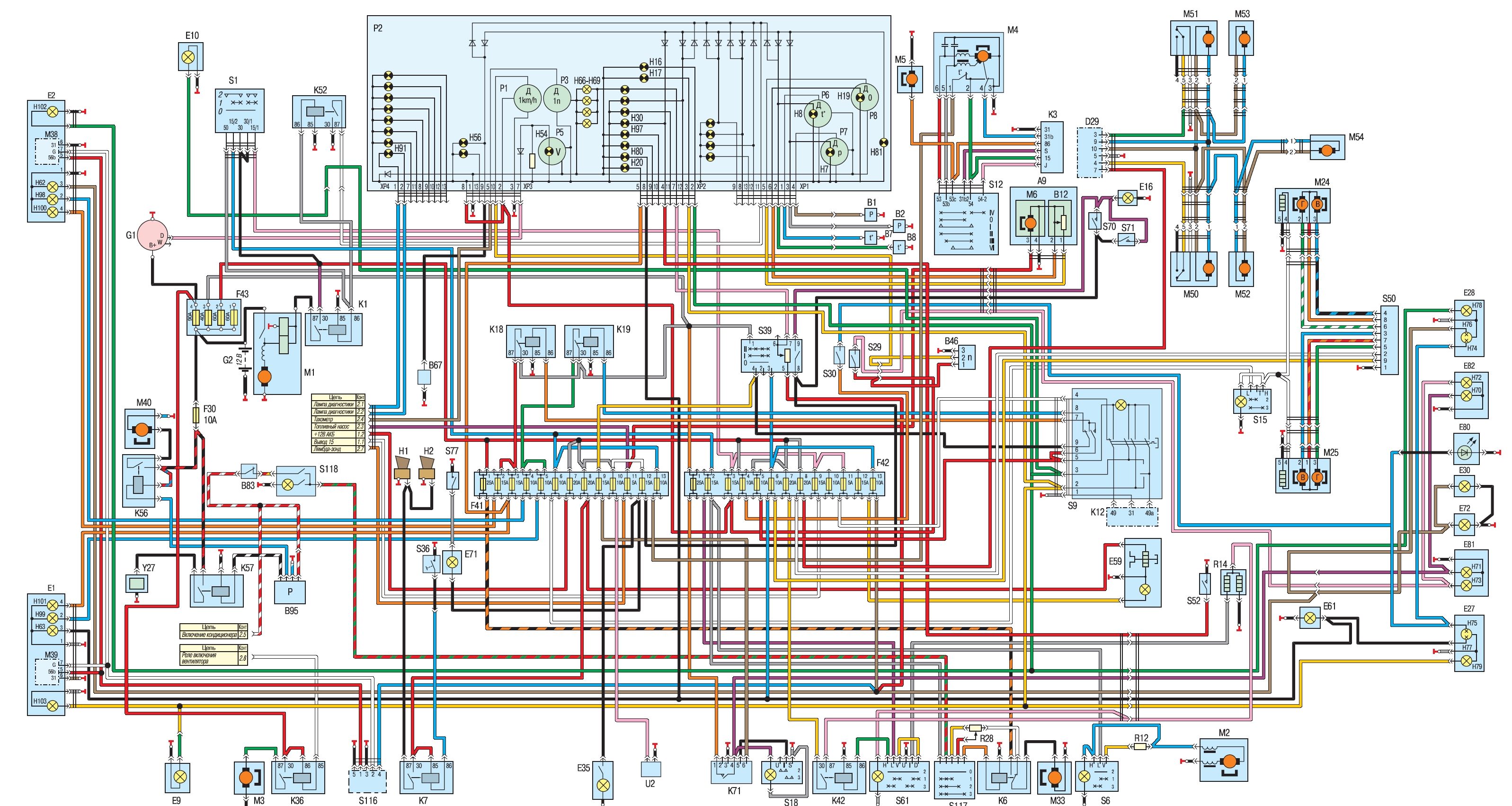

Схема 1. Электрооборудование автомобиля «Волга» ГАЗ-31105 с двигателем ЗМЗ-402

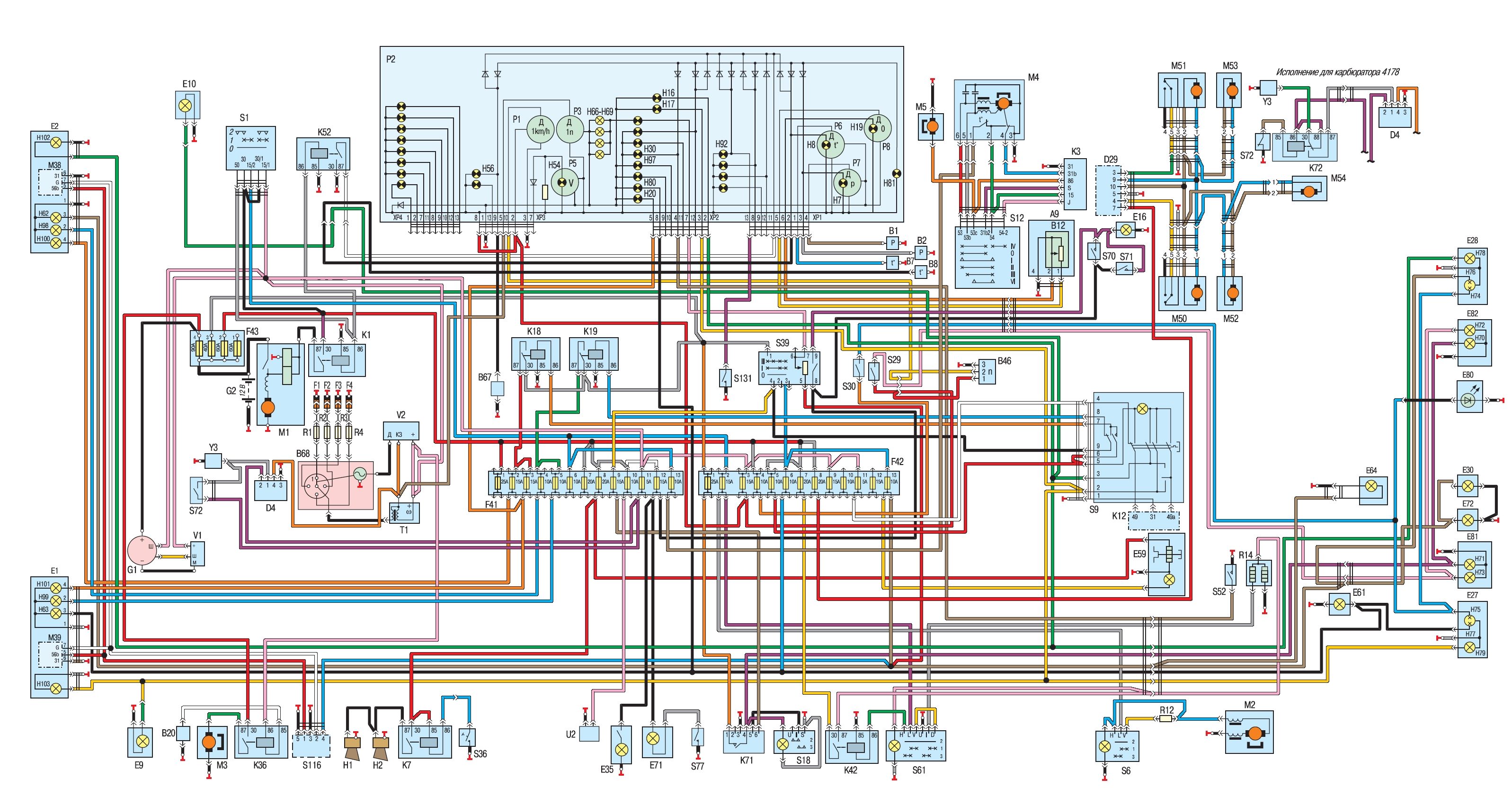

Схема 2. Электрооборудование автомобиля «Волга» ГАЗ-31105 с двигателями ЗМЗ-4062, ЗМЗ-40621
Схема 3. Комплексная микропроцессорная система управления двигателями ЗМЗ-4062, ЗМЗ-40621
«
