10.4. Снятие и установка исполнительного цилиндра сцепления

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

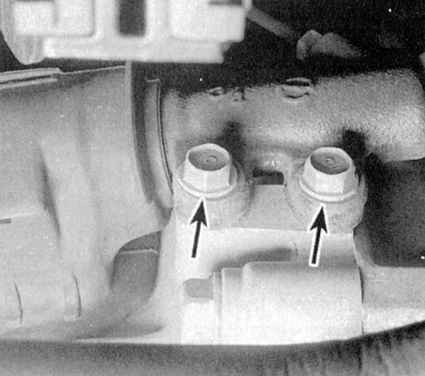

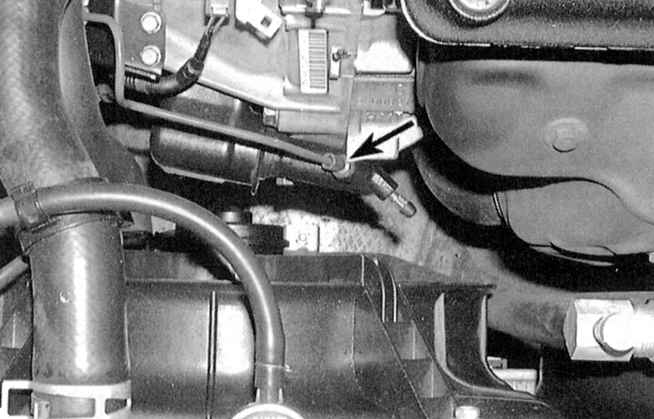

1. Отсоедините отрицательный провод от батареи. Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие! 2. Поддомкратьте автомобиль и установите его на подпорки. 3. Специальным накидным ключом ослабьте штуцерную гайку и отсоедините от исполнительного цилиндра гидравлическую линию (см. сопроводительную иллюстрацию). Приготовьтесь к сбору проливаемой жидкости. Сразу же закупорьте открытые концы линии и штуцерного соединения во избежание попадания в систему грязи. 4. Выверните два крепежных болта (см. сопроводительную иллюстрацию). 5. Снимите исполнительный цилиндр.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите исполнительный цилиндр на свое штатное место на куполе сцепления, от руки затяните крепежные болты. Проследите за правильностью посадки толкателя в кармане вилки выключения сцепления. 2. Подсоедините к цилиндру гидравлическую линию, затем окончательно затяните крепежные болты. Специальным накидным ключом прочно затяните штуцерную гайку. 3. Залейте в цилиндр необходимое количество тормозной жидкости DOT 3. 4. Прокачайте гидравлическую систему (см. Удаление воздуха из гидравлического тракта привода выключения сцепления). 5. Опустите автомобиль на землю и подсоедините отрицательный провод к батарее.
