5.18. Проверка клапана системы улавливания паров топлива

ПОРЯДОК ВЫПОЛНЕНИЯ

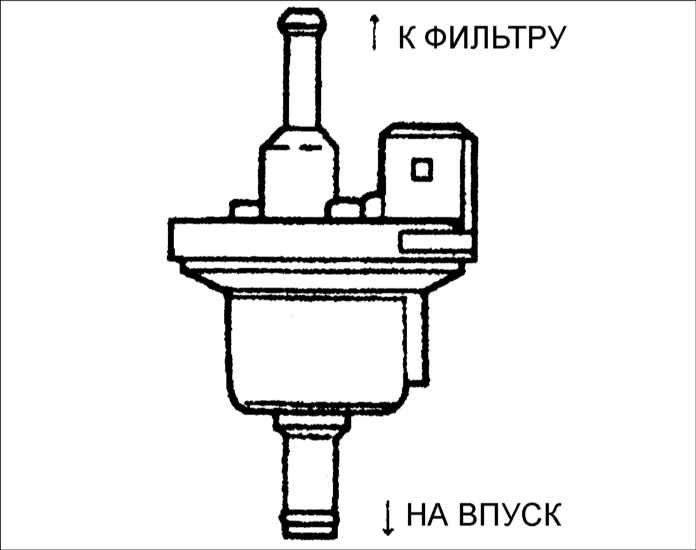

1. Отсоедините вакуумные шланги от электромагнитного клапана улавливания паров топлива и продуйте его.
	2. Убедитесь, что воздух не проходит через клапан.

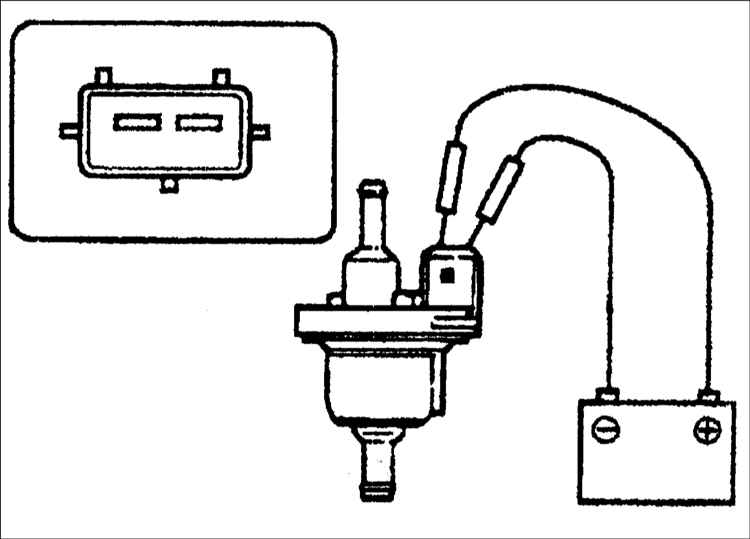

	3. Отсоедините от клапана разъем и дополнительными проводами подсоедините клапан к аккумуляторной батарее, как показано на рисунке.
4. Сжатым воздухом продуйте клапан.
5. Если воздух не проходит через клапан, замените его.
6. Подсоедините к клапану разъем.
7. Подсоедините к клапану вакуумные шланги.
