5.25. Проверка электромагнитного клапана (EGR)

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините вакуумные шланги.
2. Продуйте электромагнитный клапан и убедитесь, что воздух не проходит.
	3. Отсоедините разъем от электромагнитного клапана.

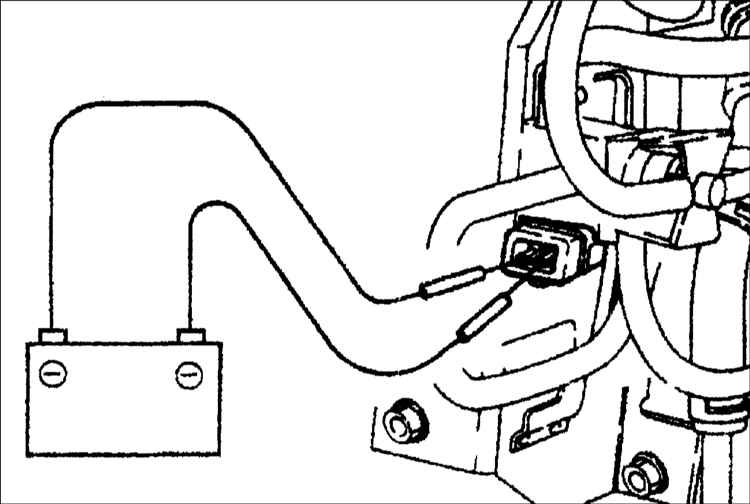

	4. Дополнительными проводами подайте на клапан напряжение аккумуляторной батареи и заземление, как показано на рисунке.
5. Продуйте электромагнитный клапан и убедитесь в том, что воздух проходит.
6. В противном случае замените узел электромагнитного клапана,
