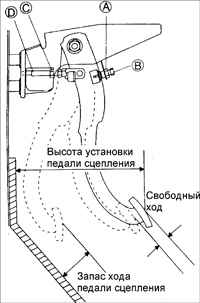

8.3. Регулировка педали сцепленияВысота установки педали сцепления
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Измерьте расстояние от передней
поверхности педали до коврового покрытия.
Высота установки педали сцепления: 199–207 мм
|
| 2. При необходимости, отрегулируйте
высоту установки педали сцепления. |
 |
3. Ослабьте контргайку А и,
вращая регулировочный болт В, установите требуемую высоту установки
педали сцепления.
|
| 4. Затяните контргайку А.
Момент затяжки: 14–18 Н•м
|
| 5. После регулировки высоты установки
педали сцепления, проверьте величину свободного хода педали.
|
|
Свободный ход педали сцепления
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Рукой нажмите педаль сцепления, до появления
ощутимого сопротивления и измерьте величину свободного хода. |
| 2. При необходимости, отрегулируйте свободный
ход педали сцепления.
Свободный ход педали сцепления: 3,0–5,0 мм
|
| 3. Ослабьте контргайку С и, вращая толкатель
D, отрегулируйте свободный ход педали сцепления. |
| 4. Проверьте запас хода педали сцепления (от
передней поверхности педали до коврового покрытия).
Запас хода педали сцепления: 50,6 мм
|
| 5. Затяните контргайку А.
Момент затяжки: 12–17 Н•м
|
| 5. После регулировки проверьте высоту установки
педали сцепления. |
|
|
