9.5.1. Замена вакуумного усилителя

Вам потребуются: отвертка с плоским лезвием, линейка, специальный ключ «на 10» для трубопроводов, торцовая головка «на 12», вороток, удлинитель, резиновая груша.

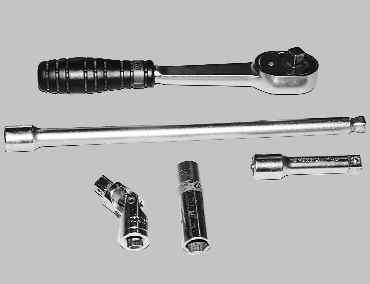

ПОЛЕЗНЫЙ СОВЕТ Для отворачивания труднодоступных гаек крепления вакуумного усилителя вам потребуется набор торцовых головок, удлинителей и воротков, подобный изображенному на фото.

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

2. Снимите главный тормозной цилиндр (см. «Замена главного тормозного цилиндра»).

ПОЛЕЗНЫЙ СОВЕТ При наличии у исполнителя достаточных навыков главный тормозной цилиндр можно не снимать полностью, достаточно отсоединить его от усилителя тормозов и отвести вперед, не отсоединяя от него трубопроводы.

3. Отсоедините вакуумный шланг от патрубка вакуумного усилителя (см. «Проверка работы вакуумного усилителя тормозов»).

4. Снимите блок предохранителей, не отсоединяя от него колодки с проводами (см. «Снятие и установка монтажных блоков»).

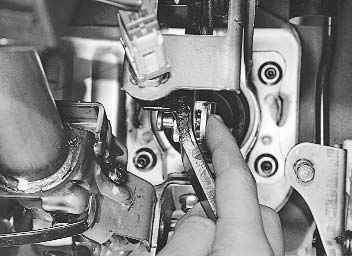

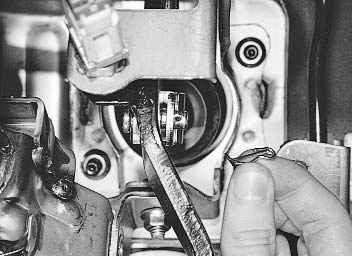

5. Выньте шплинт, подцепив его отверткой...	6. ...снимите металлическую шайбу...

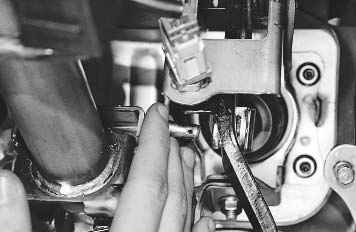

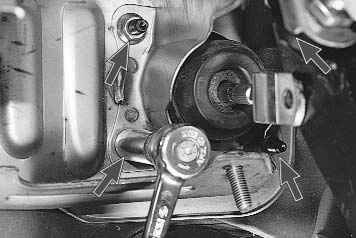

7. ...и выньте ось толкателя вакуумного усилителя.	8. Отверните четыре гайки крепления вакуумного усилителя тормозов к панели передка...

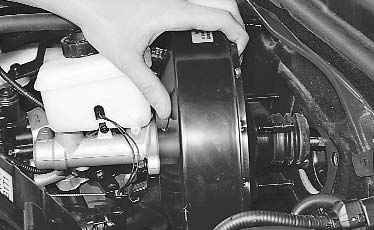

9. ...и снимите вакуумный усилитель.

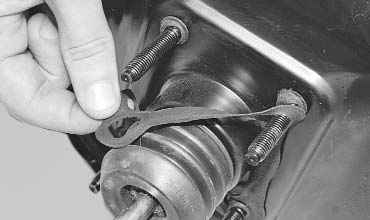

ПРИМЕЧАНИЕ Если вы сняли вакуумный усилитель для замены, установите на новый вакуумный усилитель прокладку и отрегулируйте высоту педали тормоза над полом (см. «Проверка и регулировка положения педали тормоза»).

10. Установите вакуумный усилитель в порядке, обратном снятию.
