2.12.1.1. Снятие

Снимите крышку аккумуляторной батареи.

Отсоедините отрицательный провод от аккумуляторной батареи.

Снимите воздушный фильтр.

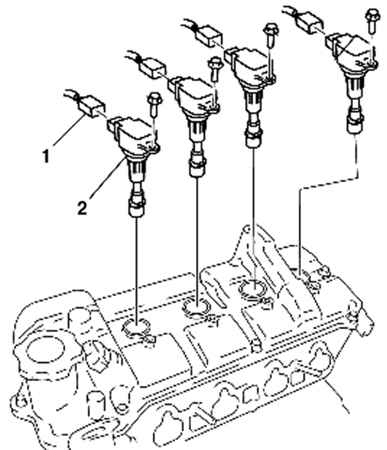

Рис. 2.338. Снятие катушек зажигания: 1 – разъем; 2 – катушка зажигания

Отсоедините разъем катушки зажигания и снимите ее (рис. 2.338).

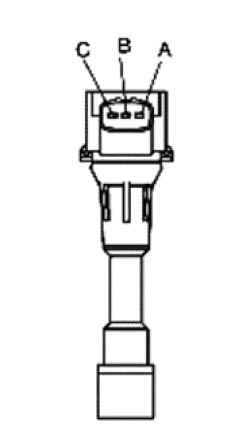

Рис. 2.339. Выводы разъема катушки зажигания
