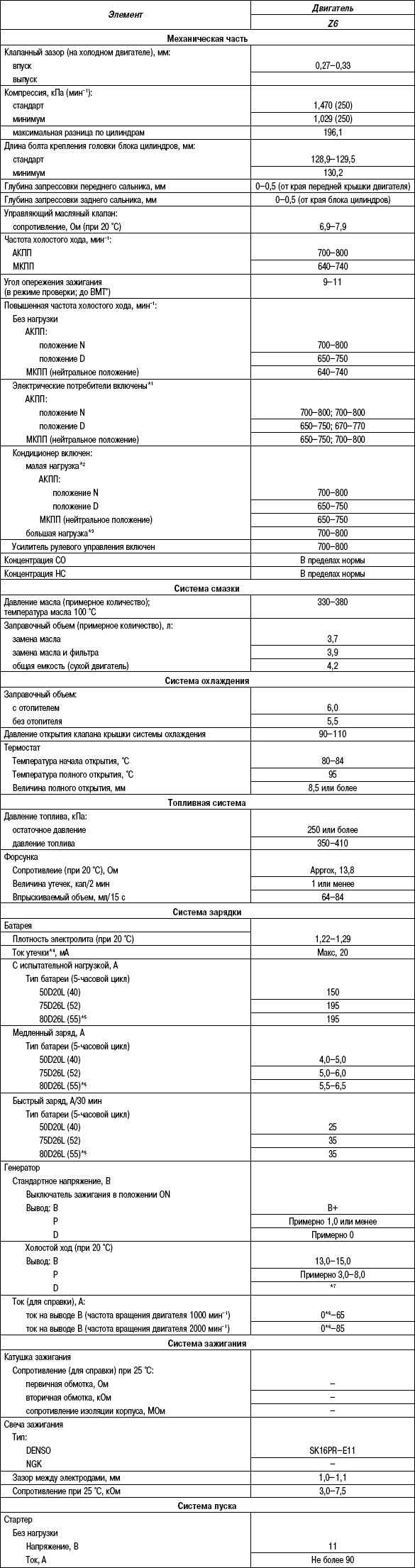

2.14.32. Таблица 2.32 Технические характеристики двигателя Z6

*1 Генератор, генерирующий текущую величину.

*2 Датчик давления хладагента (средний ) выключен.

*3 Датчик давления хладагента (средний ) включен.

*4 Ток утечки - установившийся ток (для аудиоблка, часов, блока PCM, и т.д.), когда выключатель зажигания находится в положении выключено, а ключ зажигания извлечен из замка.

*5 Для горячей области.

*6 Нижний предел должен быть больше 0 A.

*7 Включите следующие электрические потребители и убедитесь в том, что напряжение растет:

– фары;

– электродвигатель вентилятора отопителя;

– обогреватель заднего стекла.
