4.2.4.1. Снятие

Подоприте поворотный кулак, используя домкрат.

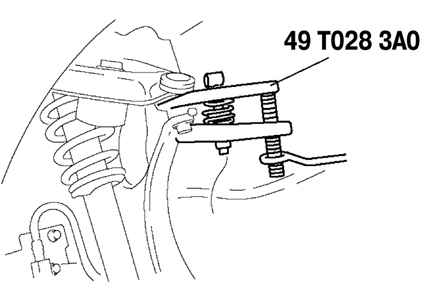

Рис. 4.22. Отделение шарового шарнира от поворотного

Отделите шаровой шарнир от поворотного кулака, используя специальное приспособление (рис. 4.22).

Снимите три гайки в верхней части переднего амортизатора.

Выньте передний амортизатор и цилиндрическую пружину по направлению к внешней стороне автомобиля.

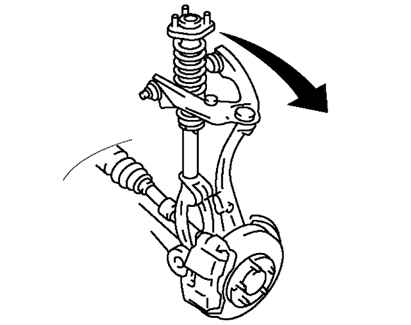

Рис. 4.23. Снятие переднего верхнего рычага

Отверните болты крепления и снимите передний верхний рычаг (рис. 4.23).
