8.5.15.3. Установка

Нанесите компрессорное на уплотнительные кольца и соедините трубки.

Затяните соединения.

Затяните болт соединения изолирующего стыка вручную.

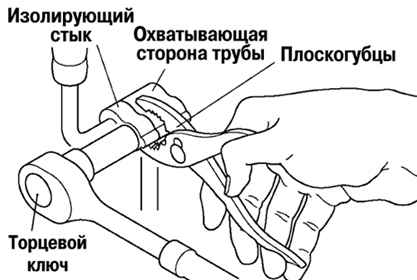

Рис. 8.82. Соединение труб с изолирующим стыком

Для соединения трубок с изолирующим стыком зажмите охватывающую сторону трубки плоскогубцами или аналогичным инструментом, а затем затяните соединительный болт или гайку динамометрическим ключом (рис. 8.82).

Присоедините охватываемую трубку или шланг вкручивая его в охватывающую часть до тех пор, пока пружина на охватываемой трубке не окажется за раструбом охватывающей трубки.

Выполните эксплуатационные испытания контура охлаждения.

ПРИМЕЧАНИЕ При замене охватываемой трубки или шланга появление после соединения кольца индикатора указывает на то, что соединение заблокировано.
