7.1.3. Рычаг, кожух рычага и механизм переключения передач

Предупреждение

Модели, описанные в данном руководстве, оснащены воздушными подушками. Перед началом работ обязательно отключите систему воздушных подушек, чтобы избежать их внезапного раскрытия.

Рычаг переключения передач

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите рукоятку рычага.
2. Снимите центральную консоль.
	3. Снимите чехол рычага переключения передач.
	4. Снимите чехол с нижней части рычага переключения передач.
	5. Снимите звукоизолирующую прокладку.
6. Снимите стальное стопорное кольцо.
	7. Снимите уплотнительное кольцо и верхний упор.
8. Поднимите и закрепите переднюю часть автомобиля.
9. Скрутите гайки фланца каталитического конвертера.
10. Снимите подвесные кронштейны выпускной системы.
	11. Вывинтите винты и снимите теплоотражающий щиток глушителя.
	12. Выкрутите болт переключающего штока коробки передач и снимите рычаг переключения передач.
13. Установка проводится в обратном порядке снятия.

КОЖУХ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите рычаг переключения передач из кожуха.
	2. Скрутите четыре гайки кожуха рычага переключения передач.

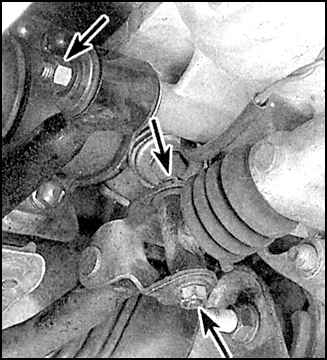

3. Выкрутите сквозной болт удлиняющего стержня и снимите кожух рычага переключения передач.
4. Установка проводится в обратном порядке снятия.

ПЕРЕКЛЮЧАЮЩАЯ ТЯГА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите рычаг переключения передач из кожуха.
	2. Отсоедините переключающую тягу и удлиняющий стержень от коробки передач.
3. Установка проводится в обратном порядке снятия.
