9.13. Высота и свободный ход педали тормоза

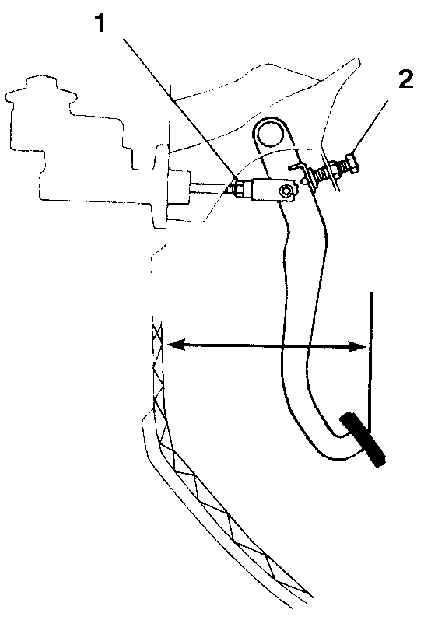

Измерение высоты педали тормоза

1. Регулятор длины толкателя и свободного хода педали тормоза

2. Регулировочный болт высоты педали тормоза

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

Высота педали тормоза
1. Измерьте высоту педали тормоза.
2. Для регулировки высоты педали открутите контргайку и подкрутите регулировочный болт.
3. Отрегулируйте выключатель огней стоп-сигнала.
Свободный ход педали тормоза
	4. Измерьте свободный ход педали тормоза.
5. Для регулировки свободного хода педали тормоза, открутите контргайку на толкателе сервоусилителя и подкрутите регулятор длины толкателя и свободного хода педали тормоза.
6. Отрегулируйте выключатель огней стоп-сигнала.
