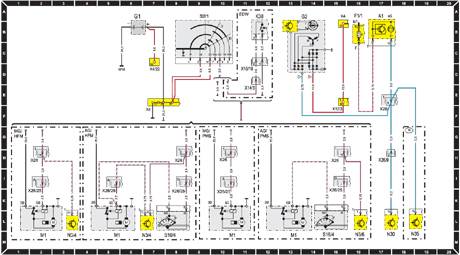

13.2.2. Электрооборудование - стартер, генератор, аккумулятор (БД 111 HFM / PMS)


« предыдущая страница
13.2.1.2. Сокращения в электросхемах
^
к оглавлению
следующая страница »
13.2.2.1. Ключ к схеме электрооборудования
