8.3. Задняя подвеска




Каждое заднее колесо направляется пятью независимыми пространственными рычагами. Эти рычаги допускают только те перемещения колеса, которые не ухудшают ходовых качеств. Разместив рычаги определенным образом, конструкторы получили широкие возможности для достижения компромисса между высокими ходовыми качествами и комфортабельностью. Это не так просто, поскольку при слишком мягкой настройке подвески ухудшаются ходовые качества из-за проявления так называемого эффекта подруливания (соуправления) задних колес. И напротив, пассажиры всегда жалуются, если подвеска оказывается слишком жесткой.

Задняя подвеска

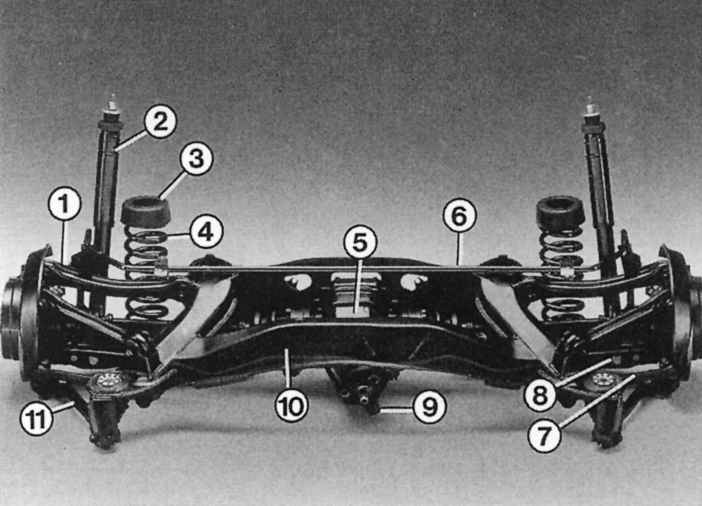

Рис. 7.5. Задняя подвеска: 1 – рычаг развала; 2 – амортизатор; 3 – верхняя опора пружины; 4 – пружина; 5 – дифференциал; 6 – стабилизатор; 7 – диагональный рычаг; 8 – пружинный рычаг; 9 – фланец карданного вала; 10 – подрамник задней подвески; 11 – толкающий рычаг


Все детали задней подвески закреплены на широком подрамнике 10 (рис. 7.5), который закреплен на днище кузова на четырех больших резиновых опорах. В середине к подрамнику крепится дифференциал 5. Все пять рычагов (пружинный, тянущий, толкающий, развала и диагональный) с обеих сторон крепятся через эластичные соединения к подрамнику и подвеске колеса.
Преимущества задней подвески с пространственными рычагами:
1. Совместно с передней подвеской на сдвоенных поперечных рычагах обеспечиваются ходовые качества, минимально зависимые от воздействия боковых, тормозных и приводных сил.
2. Хотя подвеска имеет большой ход, до его середины практически не возникает побочных действий (расширения колеи или изменения угла схождения). В результате обеспечивается великолепная прямолинейность движения.
3. Отрицательное значение развала обеспечивает хорошие показатели по боковому уводу колес. По всему ходу работы подвески угол развала не принимает положительного значения.
4. На 60% выровнены колебания задней части кузова, возникающие при торможении и ускорении. Благодаря этому она не приподнимается при торможении и не проседает при ускорении.
5. Благодаря трехступенчатой изоляции с использованием упругих резиновых элементов между колесами и кузовом в салоне практически не слышны шумы ходовой части.
6. Уменьшены реакции на смену нагрузки. Например, при внезапном сбросе «газа» в повороте оказывается сопротивление уменьшению радиуса прохождения поворота.
7. Установка колес регулируется благодаря регулируемым рычагам.
