6.11. Карбюратор - диагностика и переборка

Диагностика
1. Перед проверкой карбюратора необходимо проверить следующие элементы:
а)  Проверьте все вакуумные шланги и диафрагмы на отсутствие утечки и правильность установки.
б)  Надежно затяните все крепежные болты и гайки карбюратора и впускного коллектора.
в) Проведите проверку компрессии в цилиндрах.
г) Очистите и замените свечи зажигания, если необходимо.
д) Проверьте провода высокого напряжения.
е)  Проверьте провода первичной обмотки катушки зажигания.
ж) Проверьте угол опережения зажигания.
з) Проверьте топливный насос.
и) Проверьте работу заслонки, регулирующей температуру поступающего воздуха.
к) Проверьте/замените воздушный фильтр, л) Проверьте систему вентиляции картера, м) Проверьте/замените топливный фильтр.
н) Проверьте, не засорены ли трубы системы выпуска отработавших газов.
о) Проверьте работу клапана системы рециркуляции выхлопных газов.
п) Проверьте работу воздушной заслонки.
р) Проверьте систему питания на наличие утечек или деформации топливных трубок.
с] Проверьте работу насоса-ускорителя при выключенном двигателе.
т] Проверьте используемое топливо.
у) Проверьте регулировку газораспределительного механизма.
ф) Обратитесь к специалистам для проверки электронных систем двигателя и карбюратора.
Переборка

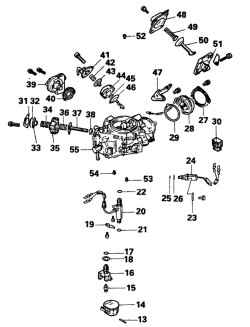

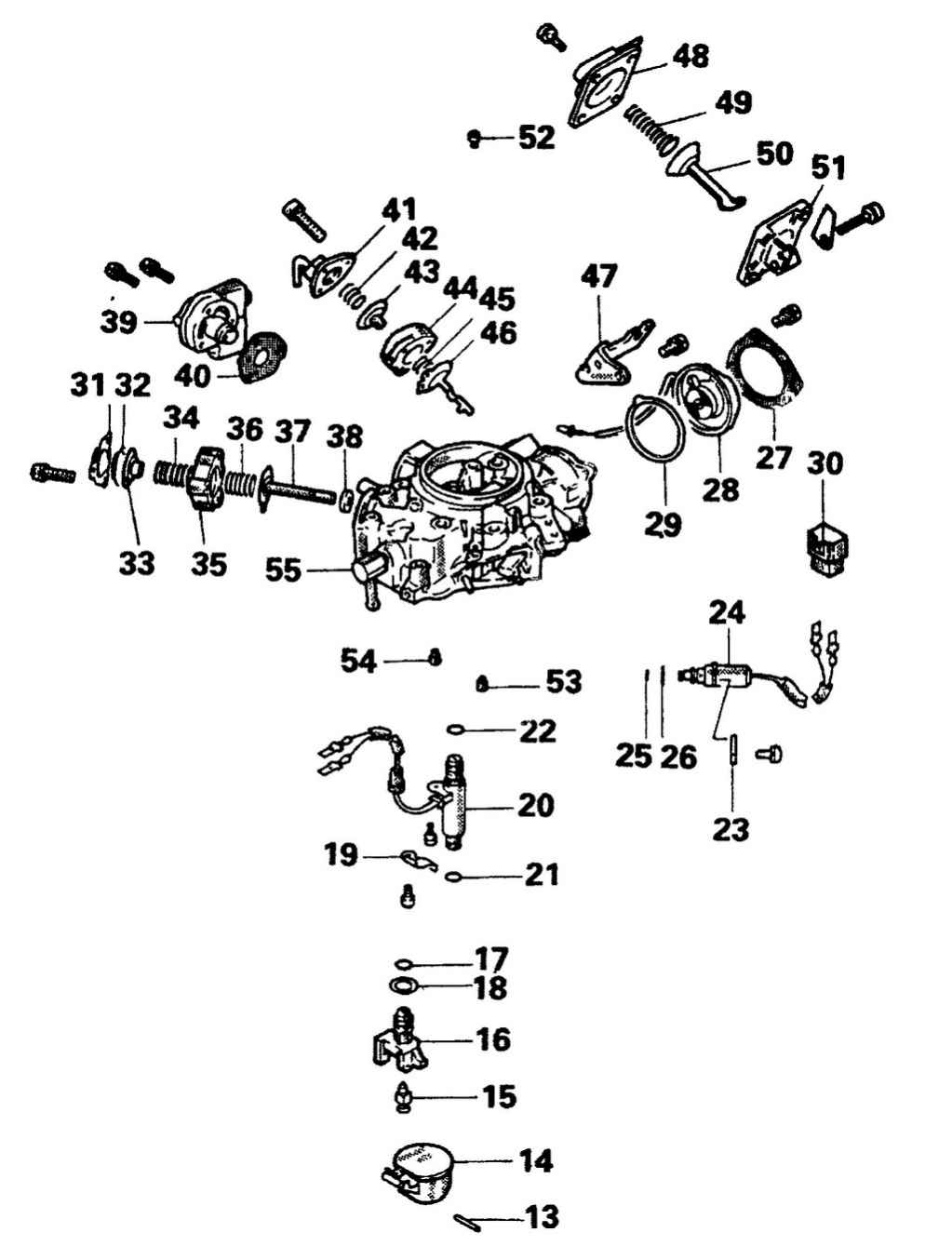

10.2а Элементы крышки карбюратора Mitsubishi
13. Штифт
14. Поплавок
15. Игольчатый клапан
16  Седло игольчатого клапана
17  Уплотнительное кольцо
18  Прокладка
19  Крепление
20. Электромагнитный клапан системы обратной связи
21. Уплотнительное кольцо
22. Уплотнительное кольцо
23. Крепление
24. Электромагнитный клапан постепенного  прекращения  подачи топлива
25  Уплотнительное кольцо
26  Уплотнительное кольцо
27. Пластинка
28. Биметаллическая спираль
29. Прокладка
30. Разъем подключения 31 .Крышка
32. Диафрагма
33. Седло пружины
34. Пружина
35. Корпус
36. Пружина
37. Диафрагма
38. Клапан
39. Электромагнитный клапан регулировки смеси
40. Прокладка
41. Крышка
42. Пружина
43. Диафрагма
44. Корпус
45. Пружина
46. Диафрагма
47. Кронштейн
48. Крышка
49. Пружина
50. Диафрагма
51. Корпус
52.  Главный воздушный жиклер первичной камеры
53.   Главный  топливный жиклер первичной камеры
54.   Главный  топливный жиклер вторичной камеры
55. Крышка поплавковой камеры

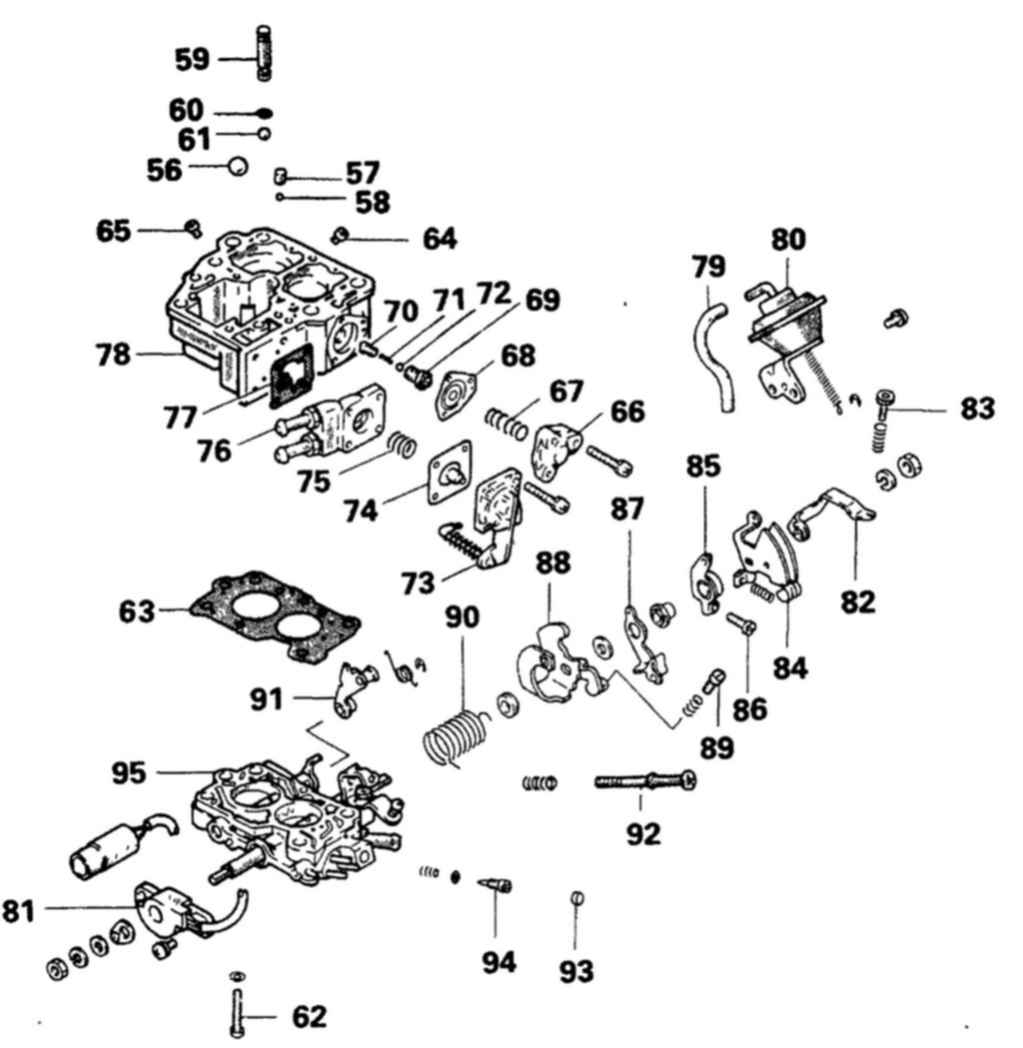

10.2б Элементы блока дросселей карбюратора Mitsubishi
56. Стальной шарик
57. Грузик
58. Шарик
59  Заглушка
60  Уплотнительное кольцо
61. Шарик
62. Винт
63. Прокладка
64.   Главный  топливный  жиклер (первичной камеры)
65    Главный  топливный  жиклер (вторичной камеры)
66 -Крышка
67  Пружина
68. Диафрагма
69.  Клапан обогатительного жиклера
70. Обогатительный жиклер
71. Пружина
72. Шарик
73. Крышка насоса
74. Диафрагма
75. Пружина
76. Корпус насоса
77. Прокладка
78. Смесительная камера
79. Вакуумный шланг
80. Вакуумная камера
81.  Датчик положения дроссельной заслонки
82. Рычаг
83. Регулировочный винт
84. Рычаг дроссельной заслонки
85. Кулачок
86. Регулировочный винт системы быстрого холостого хода
87. Отключающий рычаг
88. Опорная пластинка
89. Регулировочный винт холостого хода
90. Пружина
91  Рычаг дроссельной заслонки вторичной камеры
92. Регулировочный винт холостого хода
93. Заглушка
94.  Винт   регулировки   состава смеси
95. Блок дросселей


2. Для переборки карбюратора рекомендуется приобрести ремонтный комплект, включающий все необходимые прокладки, внутренние элементы и инструкции по переборке и список запасных частей. Альтернативой переборке карбюратора является приобретение уже восстановленного или нового карбюратора. Проверьте, чтобы новый карбюратор был той же модели, что и старый карбюратор. Обозначение карбюратора обычно нанесено на табличке сверху карбюратора или на стенке поплавковой камеры выбит идентификационный номер. При переборке карбюратора руководствуетесь приведенными рисунками (10.2а и 10.2б).
