13.16. Снятие и установка панели приборов

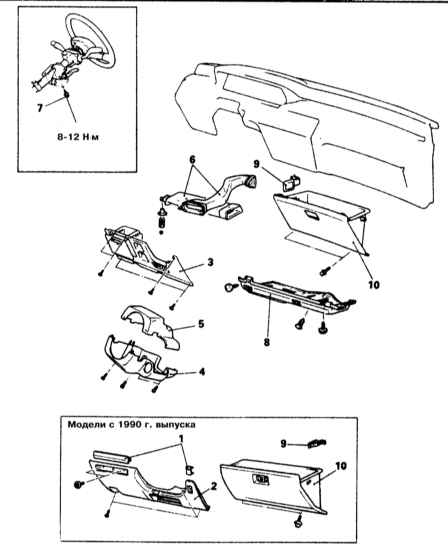

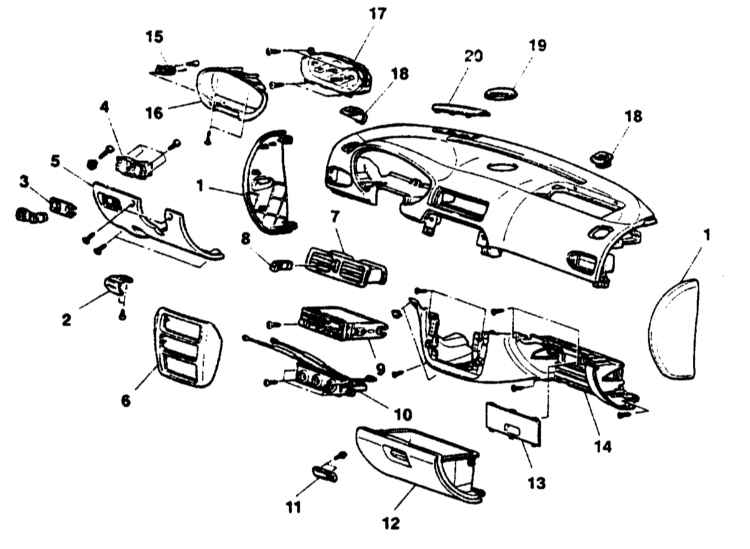

Детали установки панели приборов на моделях Mirage по 1992 г. вып. (1 из 2)


1 — Пепельница 2 — Центральная отделочная секция 3 — Карман для хранения солнцезащитных очков 4 — Боковая отделочная панель 5 — Коленный упор 6 — Рукоятка привода отпускания замка капота	7 — Нижняя секция кожуха рулевой колонки 8 — Верхняя секция кожуха рулевой колонки 9 — Радиоприемник 10 — Ударник 11 — Вещевой ящик

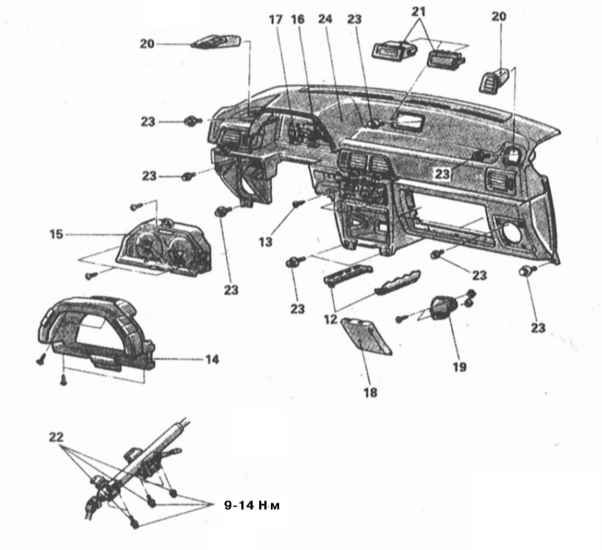

Детали установки панели приборов на моделях Mirage по 1992 г. вып. (2 из 2)

12 — Нижняя крышка отделочной панели
13 — Винт крепления сборки управления функционированием отопителя
14 — Панель облицовки приборного щитка
15 — Комбинация приборов
16 — Наконечник троса привода спидометра
17 — Контактные разъемы электропроводки комбинации приборов
18 — Декоративная крышка громкоговорителя

19 — Динамик громкоговорителя
20 — Решетка дефлектора бокового воздуховода
21 — Часы/заглушка
22 — Болт/гайка крепления рулевого вала
23 — Болты крепления панели приборов
24 — Сборка панели приборов

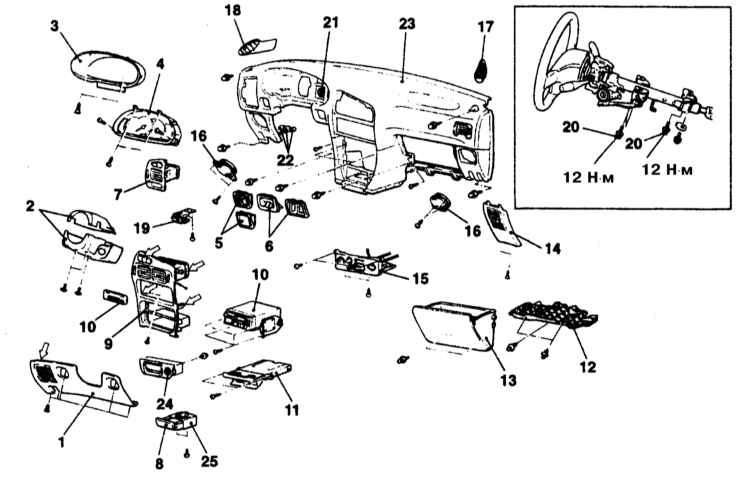

Детали установки панели приборов на моделях Mirage 1993 ÷ 1996 г.г. вып.

1 — Коленный упор
2 — Секции кожуха рулевой колонки
3 — Облицовка приборного щитка
4 — Комбинация приборов
5 — Переключатель электропривода зеркал заднего вида/заглушка
6 — Монетница/переключатель управления функционированием очистителя/омывателя заднего стекла
7 — Дефлектор воздуховода
8 — Пепельница
9 — Дефлектор центрального воздуховода
10 — Магнитола
11 — Подстаканник
12 — Отделочная панель (модели 1993 г. вып.)
13 — Вещевой ящик

14 — Боковая отделочная панель
15 — Сборка управления функционированием отопителя
16 — Громкоговоритель
17 — Решетка дефлектора правого воздуховода
18 — Решетка дефлектора левого воздуховода
19 — Рукоятка отпускания замка капота
20 — Болты крепления рулевой колонки
21 — Наконечник троса привода спидометра
22 — Контактный разъем электропроводки
23 — Панель приборов
24 — Панель пепельницы
25 — Кронштейн пепельницы

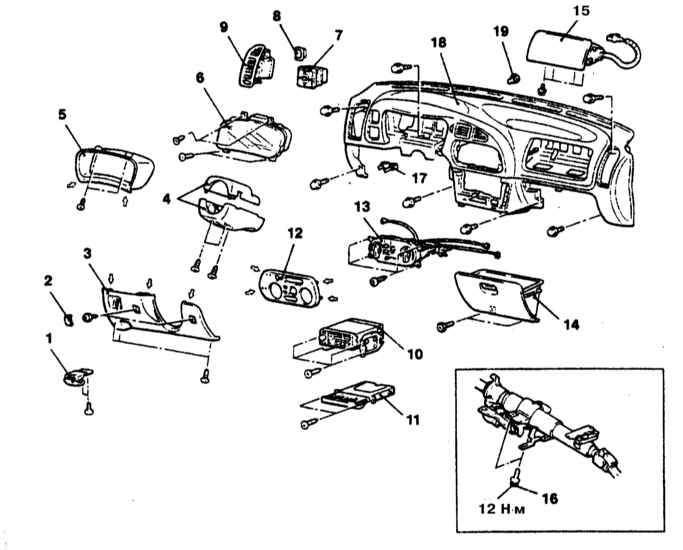

Детали установки панели приборов на моделях Mirage с 1997 г. вып.

1 — Рукоятка отпускания замка капота
2 — Заглушка винта крепления коленного упора
3 — Сборка коленного упора
4 — Секции кожуха рулевой колонки
5 — Облицовка приборного щитка
6 — Комбинация приборов
7 — Переключатель электропривода дверных зеркал/заглушка
8 — Главный переключатель темпостата/выключатель противотуманного освещения/заглушка
9 — Дефлектор бокового воздуховода систем вентиляции/отопления салона
10 — Магнитола

11 — Подстаканник
12 — Облицовка панели управления функционированием отопителя
13 — Сборка управления функционированием отопителя
14 — Вещевой ящик
15 — Модуль SRS переднего пассажира
16 — Болт крепления рулевой колонки
17 — Контактный разъем электропроводки
18 — Панель приборов
19 — Проходная втулка

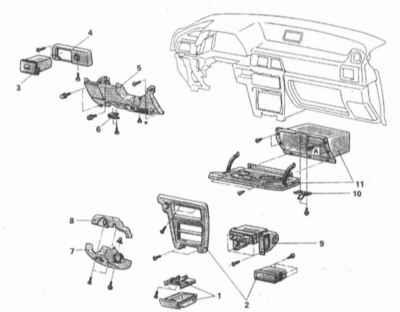

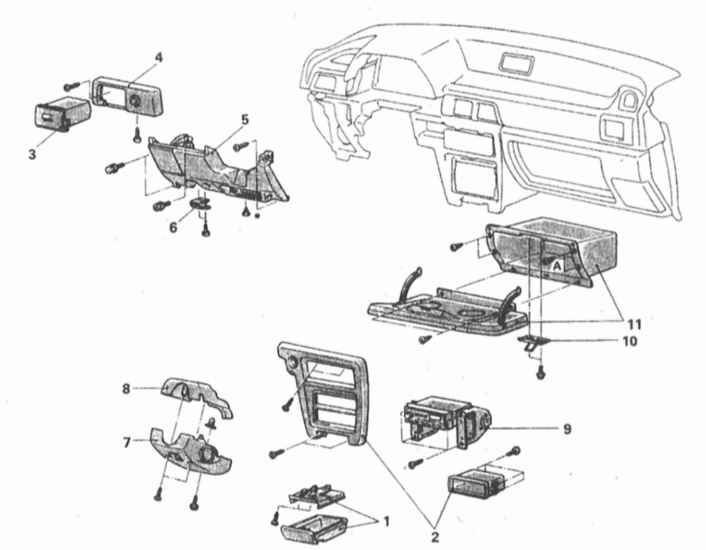

Детали установки панели приборов на моделях Galant по 1993 г. вып. (1 из 2)


1 — Заглушка 2 — Коленный упор 3 — Отделочная панель 4 — Нижняя секция кожуха рулевой колонки 5 — Верхняя секция кожуха рулевой колонки	6 — Воздуховод 7 — Болт регулировки угла наклона рулевой колонки 8 — Отделочная панель 9 — Упор 10 — Вещевой ящик

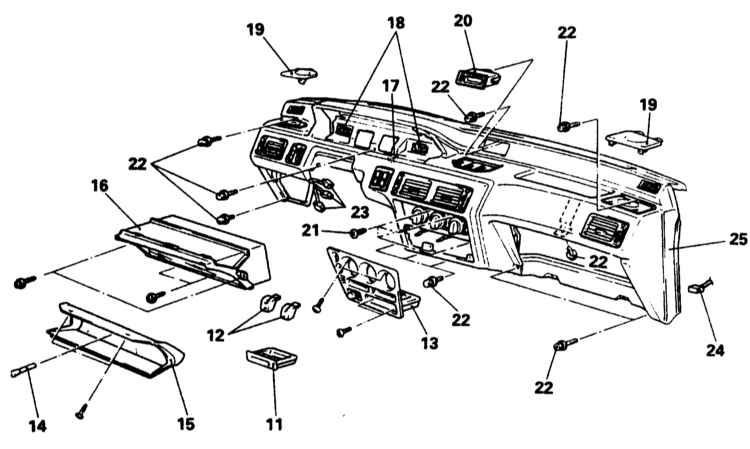

Детали установки панели приборов на моделях Galant по 1993 г. вып. (2 из 2)

11 — Пепельница
12 — Рукоятки
13 — Сборка управления функционированием отопителя
14 — Кнопка сброса показаний счетчика текущего километража
15 — Облицовка приборного щитка
16 — Комбинация приборов
17 — Наконечник троса привода спидометра
18 — Контактные разъемы электропроводки комбинации приборов

19 — Декоративные крышки громкоговорителей
20 — Часы
21 — Винты крепления сборки управления функционированием отопителя
22 — Болты крепления панели приборов
23 — Контактные разъемы соединения жгутов кузовной и приборной электропроводок; соединительный блок
24 — Контактный разъем реле управления MPI
25 — Панель приборов

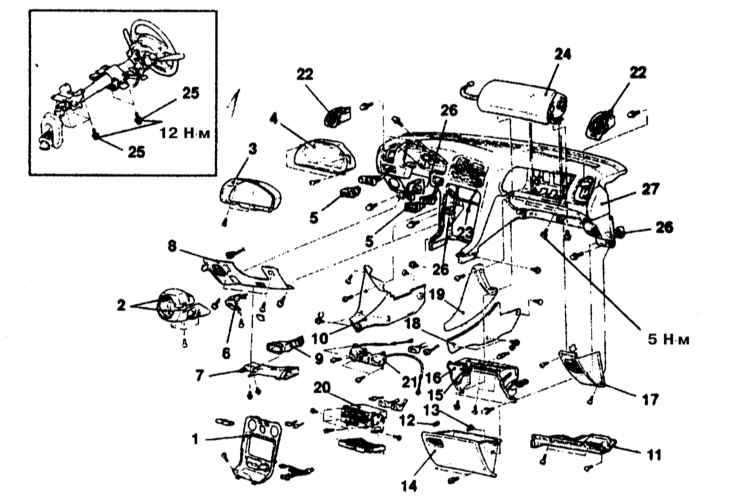

Детали установки панели приборов на моделях Galant 1994 ÷ 1998 г.г. вып.

1 — Консольная секция отделки панели приборов
2 — Секции кожуха рулевой колонки
3 — Облицовка приборного щитка
4 — Комбинация приборов
5 — Выключатель комбинации приборов
6 — Рукоятка отпускания замка капота
7 — Рукав подачи воздуха в ножные колодцы
8 — Отделочная панель
9 — Воздуховод В коленного уровня
10 — Боковая крышка В
11 — Отделочная панель
12 — Упор
13 — Защелка
14 — Вещевой ящик

15 — Ударник замка вещевого ящика
16 — Крышка вещевого ящика
17 — Отделочная панель
18 — Боковая крышка А
19 — Боковая крышка А
20 — Магнитола с подстаканником
21 — Сборка управления функционированием отопителя
22 — Дефлектор бокового воздуховода
23 — Рычаг демпфера перепускания холодного воздуха
24 — Модуль SRS переднего пассажира
25 — Болты крепления рулевой колонки
26 — Контактный разъем электропроводки
27 — Панель приборов

Детали установки панели приборов на моделях Galant с 1999 г. вып. (1 из 2)

1 — Панели боковой отделки
2 — Рукоятка отпускания замка капота
3 — Панель выключателей
4 — Держатель контактных разъемов
5 — Отделочная панель
6 — Консольная секция отделки панели приборов
7 — Дефлектор центрального воздуховода
8 — Выключатель аварийной сигнализации
9 — Магнитола
10 — Сборка управления функционированием отопителя

11 — Ударник замка вещевого ящика
12 — Вещевой ящик
13 — Отделочная панель
14 — Отделочная секция
15 — Реостат
16 — Облицовка приборного щитка
17 — Комбинация приборов
18 — Дефлектор бокового воздуховода
19 — Декоративная решетка громкоговорителя
20 — Отделочная панель

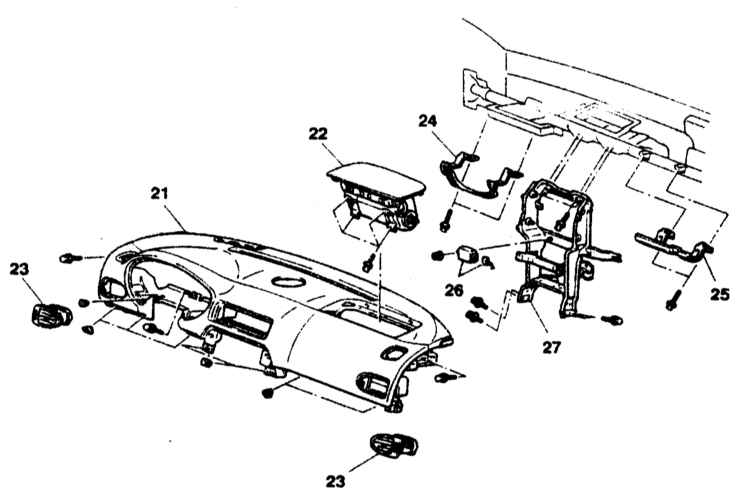

Детали установки панели приборов на моделях Galant с 1999 г. вып. (2 из 2)


21 — Панель приборов 22 — Модуль SRS переднего пассажира 23 — Дефлектор бокового воздуховода 24 — Коленный упор	25 — Коленный упор 26 — ECU темпостата 27 — Центральная усилительная рама панели приборов

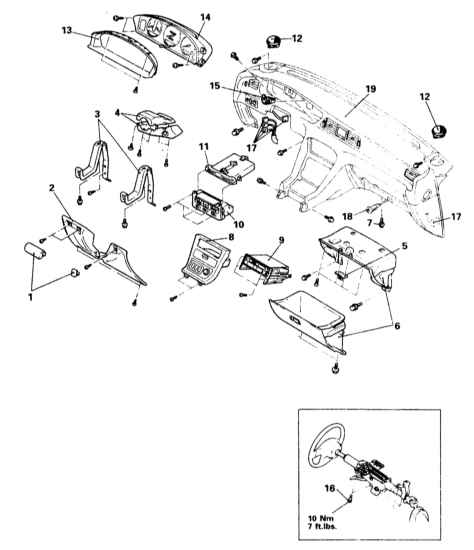

Детали установки панели приборов на моделях Diamante 1992 ÷ 1996 г.г. вып.

1 — Заглушки
2 — Коленный упор
3 — Монтажные скобы коленного упора
4 — Секции кожуха рулевой колонки
5 — Ударник замка вещевого ящика
6 — Сборка вещевого ящика
7 — Винт крепления отделочной панели
8 — Консольная секция отделки панели приборов
9 — Магнитола
10 — Сборка управления функционированием отопителя

11 — Подстаканник
12 — Громкоговоритель
13 — Облицовка приборного щитка
14 — Комбинация приборов
15 — Наконечник троса привода спидометра
16 — Болты крепления рулевой колонки
17 — Контактный разъем электропроводки
18 — Выключатель подсветки приборов
19 — Панель приборов

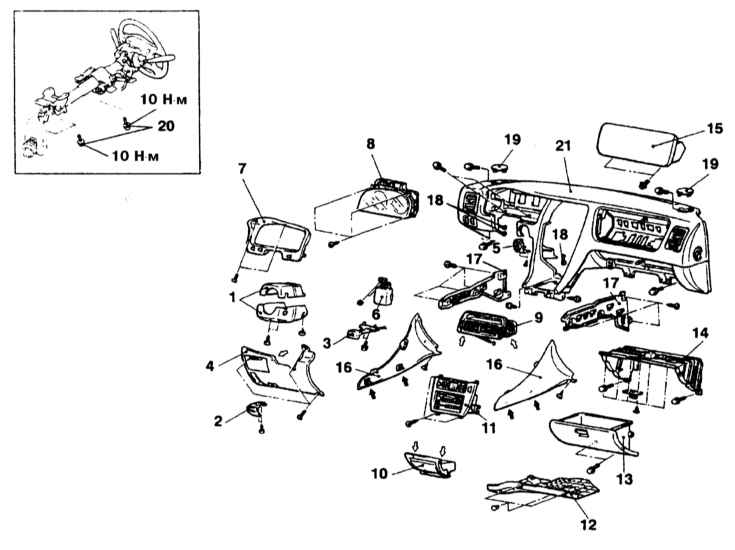

Детали установки панели приборов на моделях Diamante с 1997 г. вып.

1 — Секции кожуха рулевой колонки
2 — Рукоятка отпускания замка капота
3 — Рукоятка отпускания стояночного тормоза
4 — Отделочная панель
5 — Облицовка замка зажигания
6 — ECU приборов управления
7 — Облицовка приборного щитка
8 — Комбинация приборов
9 — Дефлектор центрального воздуховода
10 — Пепельница
11 — Магнитола и панель управления функционированием отопителя

12 — Отделочная панель
13 — Вещевой ящик
14 — Кожух вещевого ящика
15 — Модуль SRS переднего пассажира
16 — Отделочная панель
17 — Прижимные планки коврового покрытия
18 — Контактный разъем электропроводки
19 — Заглушка
20 — Болт крепления рулевой колонки
21 — Панель приборов

Для крепления панели приборов используются фиксаторы различной конструкции, каждый из которых при сборке должен быть установлен строго на свое прежнее место.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Детали установки панели приборов на различных моделях показаны на иллюстрациях.
2. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

3. Снимите напольную секцию(и) центральной консоли.
4. Снимите заглушки, выверните крепежные винты и снимите сборку коленного упора.
5. Отпустите фиксатор и снимите рукоятку привода отпускания защелки замка капота.
6. Снимите верхнюю и нижнюю секции кожуха рулевой колонки.
7. Выверните крепежные винты и снимите облицовку приборного щитка, - в случае необходимости отсоедините соответствующую электропроводку.
8. Выверните крепежные винты и снимите комбинацию приборов.

На некоторых моделях сборку комбинации придется сперва высвободить из панели приборов и отсоединить подведенную к ее задней стороне электропроводку.

9. При соответствующей комплектации отсоедините трос привода спидометра от трансмиссии. Слегка втяните трос в салон, повернув наконечник влево или вправо, отсоедините трос от комбинации приборов.
10. Снимите панель облицовки радиоприемника.
11. Отпустите фиксаторы и извлеките радиоприемник из панели приборов. Отсоедините от приемника электропроводку и антенный кабель и снимите сборку.
12. Снимите сборку центрального дефлектора вентиляции/отопления салона.
13. При соответствующей комплектации выверните крепежные винты и снимите рукоятки с вмонтированных в центральную секцию панели приборов элементов управления.
14. Оттяните на себя фиксаторы и снимите вещевой ящик.
15. Снимите крышки правого и левого громкоговорителей. Отсоедините электропроводку и снимите динамики громкоговорителей.
16. Выверните крепежные винты и высвободите из панели приборов сборку управления функционированием отопителя. отсоедините от сборки электропроводку и приводные тросы и снимите ее с автомобиля.
17. Снимите воздуховоды систем вентиляции/отопления салона, - постарайтесь запомнить порядок установки рукавов.
18. Выверните крепежные болты и опустите рулевую колонку, уперев руль в подушку водительского сиденья, - проследите, чтобы не оказались натянутыми жгуты соответствующей электропроводки.
19. Выверните болты крепления панели приборов, промаркируйте и отсоедините электропроводку.
20. Снимите сборку панели приборов с автомобиля и, в случае необходимости, демонтируйте с нее съемные компоненты.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите панель приборов на свое штатное место и восстановите исходное подсоединение электропроводки, - проследите за правильностью подсоединения жгутов. Удостоверьтесь, что никакие провода не пережаты, затем вверните и затяните крепежные болты.
2. Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов.
