13.17. Снятие и установка центральной консоли

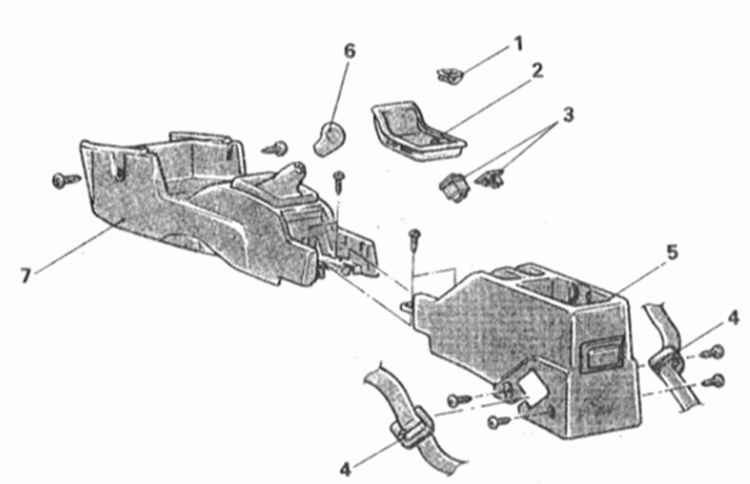

Детали установки секций центральной консоли на моделях Mirage по 1992 г. вып.

1 — Монетница
2 — Карман
3 — Переключатель управления электропривода дверных зеркал/заглушка
4 — Облицовка

5 — Задняя секция консольной сборки
6 — Рукоятка рычага переключения передач (РКПП)
7 — Передняя секция консольной сборки

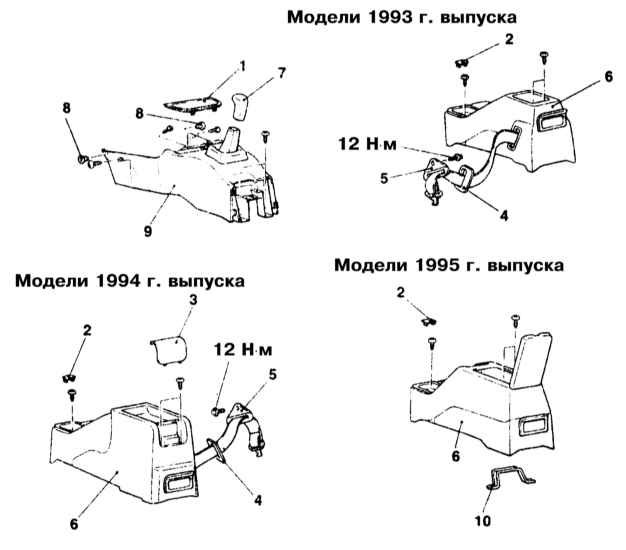

Детали установки секций центральной консоли на моделях Mirage 1993 ÷ 1996 г.г. вып.

1 — Отделочная панель
2 — Заглушка
3 — Заглушка
4 — Облицовка
5 — Направляющая рамка

6 — Задняя секция консольной сборки
7 — Рукоятка рычага переключении я передач (РКПП)
8 — Фиксатор
9 — Передняя секция консольной сборки
10 — Опорный кронштейн

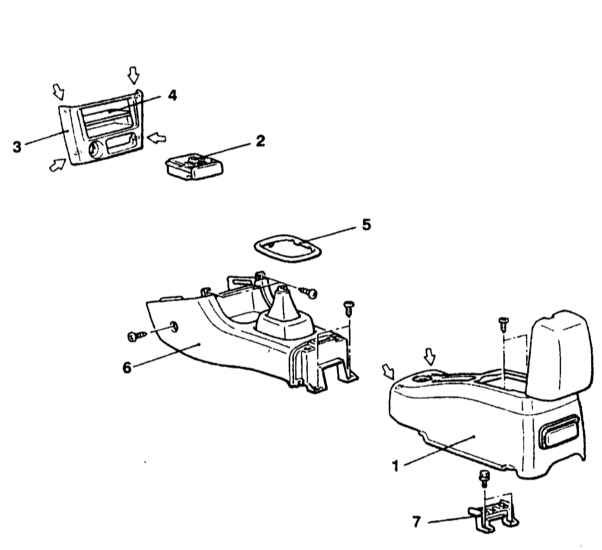

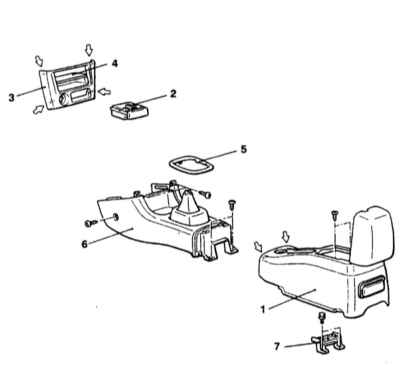

Детали установки секций центральной консоли на моделях Mirage с 1997 г. вып.

1 — Задняя секция консольной сборки
2 — Пепельница
3 — Панель облицовки магнитолы
4 — Передняя секция консольной сборки

5 — Облицовочная панель рычага селектора (АТ)
6 — Передняя секция консольной сборки
7 — Опорный кронштейн

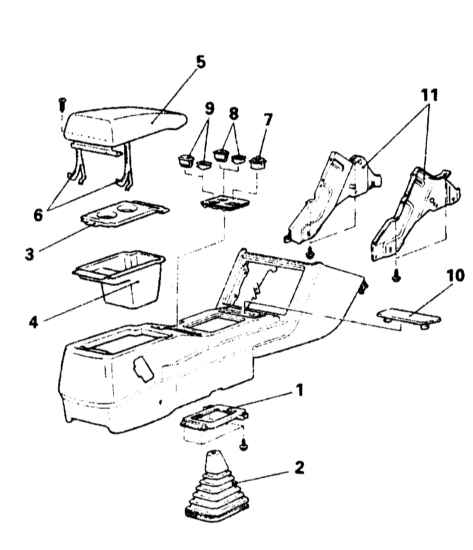

Детали установки секций центральной консоли на моделях Galant по 1993 г. вып.

1 — Облицовочная панель рычага переключения передач (РКПП)
2 — Защитный чехол рычага переключения передач
3 — Подстаканник
4 — Консольный вещевой ящик
5 — Крышка консольного вещевого ящика
6 — Петельные фиксаторы

7 — Переключатель управления функционированием электропривода дверных зеркал
8 — Переключатель режимов движения (POWER/ECONO)/заглушка
9 — Выключатель электронного управления системой гидроусиления руля/заглушка
10 — Отделочная панель
11 — Опорные кронштейны

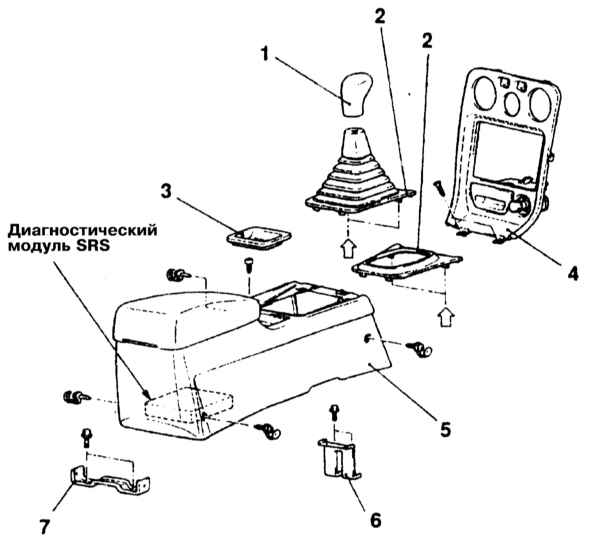

Детали установки секций центральной консоли на моделях Galant 1994 ÷ 1998 г.г. вып.

1 — Рукоятка рычага переключения передач (РКПП)
2 — Панель облицовки рычага переключения передач
3 — Карман
4 — Центральная (консольная) секция отделки панели приборов

5 — Передняя секция консольной сборки
6 — Опорный кронштейн А
7 — Опорный кронштейн В

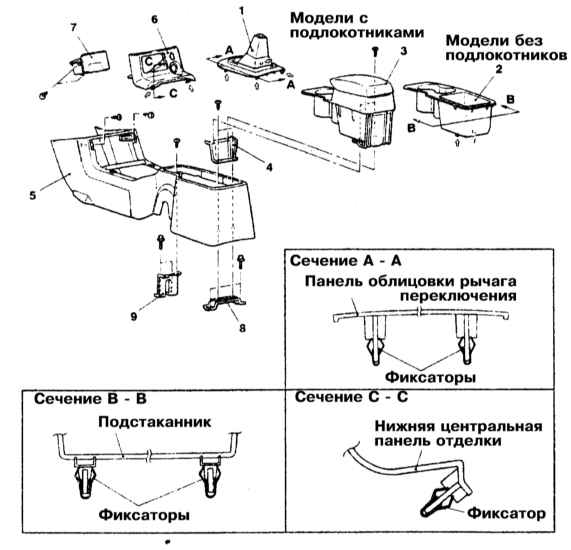

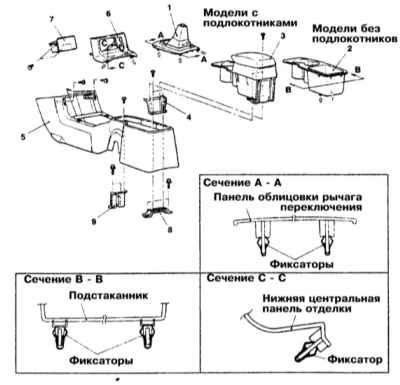

Детали установки секций центральной консоли на моделях Galant с 1999 г. вып.

1 — Облицовка рычага переключения передач
2 — Подстаканник (модели без подлокотников)
3 — Подлокотник (модели с подлокотниками)
4 — Опорный кронштейн А (модели быть с подлокотниками)
5 — Консольная сборка

6 — Нижняя центральная панель отделки
7 — Пепельница
8 — Опорный кронштейн С
9 — Опорный кронштейн А

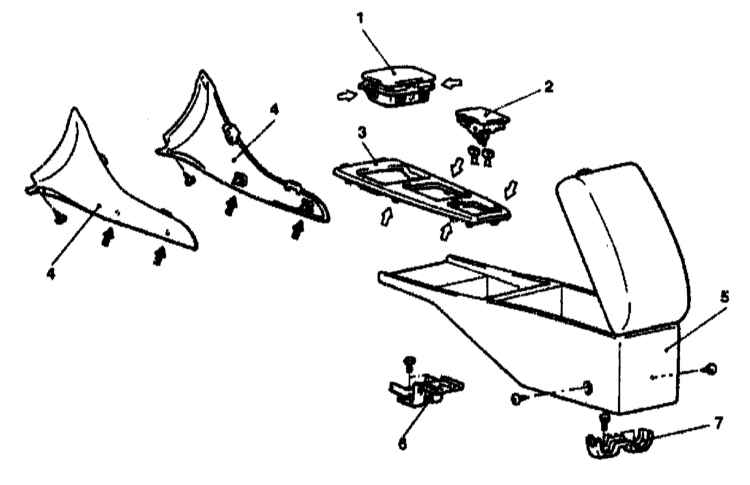

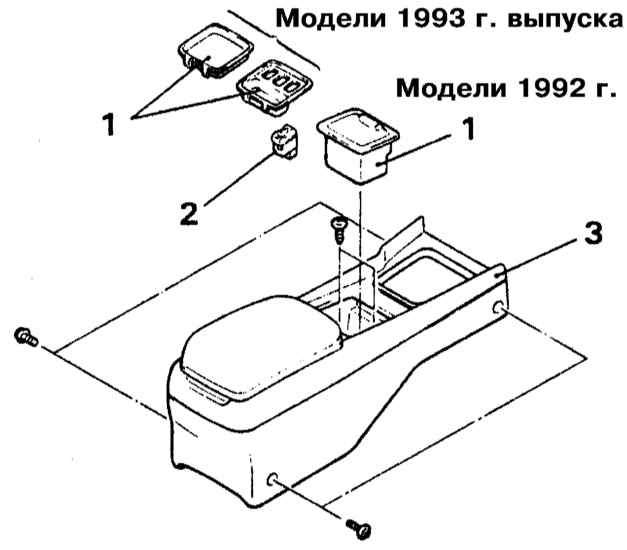

Детали установки секций центральной консоли на моделях Diamante 1992 ÷ 1996 г.г. вып.

1 — Пепельница/панель переключателей
2 — Переключатель/заглушка

3 — Консольная сборка


Детали установки секций центральной консоли на моделях Diamante с 1997 г. вып.

1 — Подстаканник
2 — Монетница
3 — Отделочная панель
4 — Боковые крышки

5 — Консольная сборка
6 — Опорный кронштейн А
7 — Опорный кронштейн С


Задняя секция

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Детали установки задней секции центральной консоли показаны на иллюстрациях.
2. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

На моделях, оборудованных подушкой(амии) безопасности, оберните наконечник провода изоляционной лентой и приступайте к работе спустя не менее 60 секунд, в течение которых должно произойти отключения SRS!

3. Откройте крышку консольного вещевого ящика.
4. В случае необходимости отогните край коврового покрытия в нижней части консольной сборки.
5. Выверните крепежные винты, расположенные вдоль нижнего которая задней секции консольной сборки.
6. В случае необходимости Снимите заглушки и выверните передние крепежные винты.
7. Поднимите консоль и извлеките ее из автомобиля.

На некоторых моделях ремни безопасности пропущены сквозь консольную сборку и их необходимо аккуратно высвободить из нее.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

Установка производится в обратном порядке.


Передняя секция

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Детали установки передней секции центральной консоли показаны на иллюстрациях.
2. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

На моделях, оборудованных подушкой(амии) безопасности, оберните наконечник провода изоляционной лентой и приступайте к работе спустя не менее 60 секунд, в течение которых должно произойти отключения SRS!

3. В случае необходимости снимите заднюю секцию консоли.
4. В случае необходимости снимите пепельницу и подстаканник.
5. В случае необходимости снимите ковровые вставки консольной сборки.
6. На моделях с РКПП снимите рукоятку с рычага переключения передач.
7. На моделях с АТ снимите облицовочную панель рычага селектора.
8. Снимите заглушки, выверните крепежные винты и снимите боковые крышки консоли.
9. Снимите заглушки передних крепежных винтов.
10. Предварительно промаркировав, отсоедините всю подведенную к консольной сборке электропроводку.
11. Выверните крепежные винты и снимите консольную сборку.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

Установка производится в обратном порядке.
