6.3. Снятие и установка корпуса дросселя

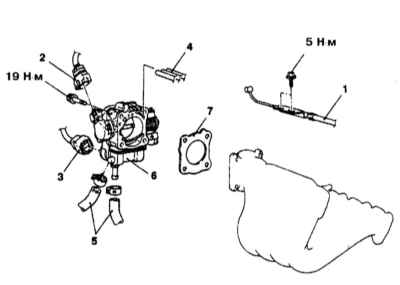

Детали установки корпуса дросселя на моделях 1.5 л

1 — Трос газа
2 — Разъем электропроводки TPS
3 — Разъем электропроводки сервопривода управления оборотами холостого хода
4 — Вакуумные шланги

5 — Шланги водяного тракта
6 — Корпус дросселя
7 — Уплотнительная прокладка

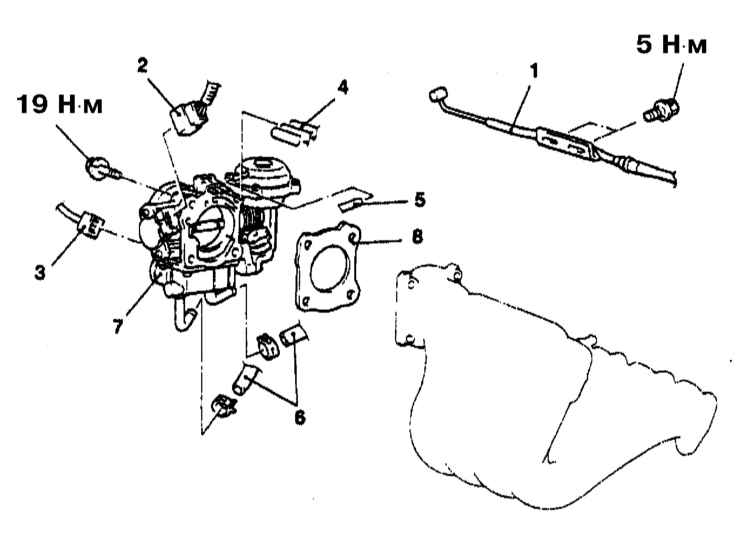

Детали установки корпуса дросселя на моделях 1.8 л

1 — Трос газа
2 — Разъем электропроводки TPS
3 — Разъем электропроводки сервопривода управления оборотами холостого хода
4 — Вакуумные шланги

5 — Вакуумный шланг (модели с темпостатом)
6 — Шланги водяного тракта
7 — Корпус дросселя
8 — Уплотнительная прокладка

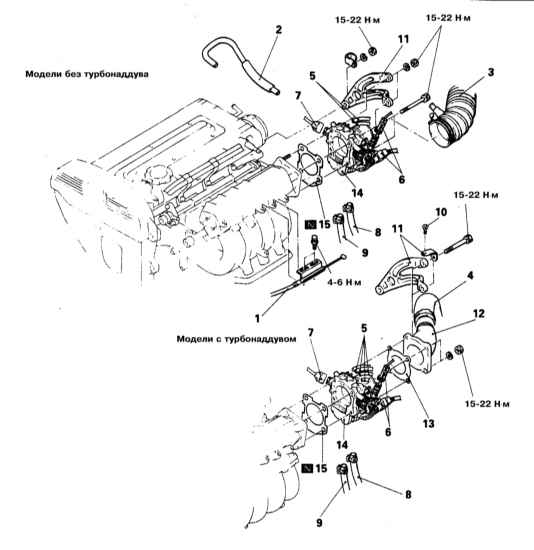

Детали установки корпуса дросселя на моделях 1.6 л и 2.0 л DOHC

1 — Трос газа
2 — Вентиляционный шланг
3 — Впускной воздуховод
4 — Воздушный рукав С
5 — Вакуумный шланг
6 — Разъемы электропроводки приводного мотора IAC и датчика-выключателя закрытого положения дроссельной заслонки
7 — Разъем электропроводки TPS
8 — Транзитный шланг водяного тракта

9 — Перепускной шланг водяного тракта
10 — Винт крепления пластины заземления
11 — Опорный кронштейн корпуса дросселя и пластина заземления
12 — Патрубок подсоединения воздуховода
13 — Уплотнительная прокладка
14 — Корпус дросселя
15 — Уплотнительная прокладка

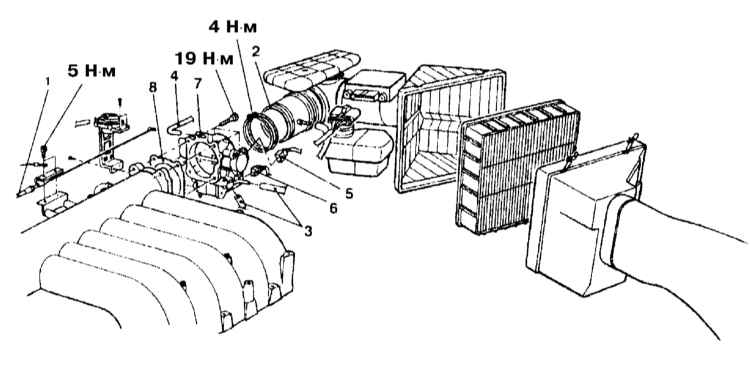

Детали установки корпуса дросселя на моделях 3.0 л SOHC и DOHC

1 — Трос газа
2 — Разъем электропроводки TPS
3 — Разъем электропроводки сервопривода управления оборотами холостого хода (I — AC)
4 — Вакуумные шланги

5 — Шланг водяного тракта
6 — Вакуумная трубка
7 — Корпус дросселя
8 — Уплотнительная прокладка

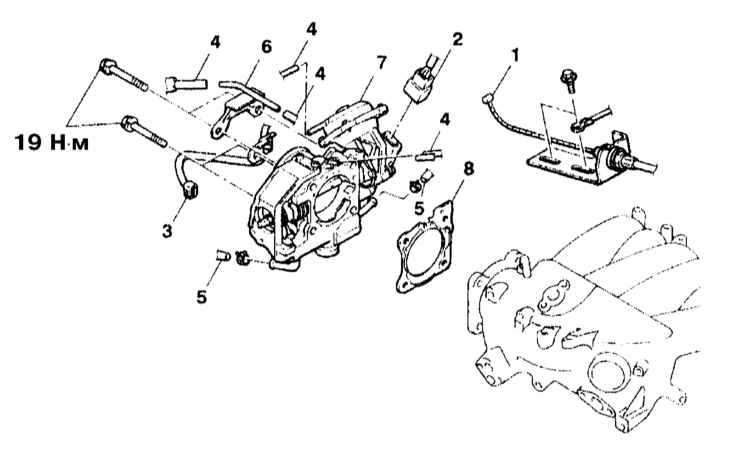

Детали установки корпуса дросселя на моделях 3.5 л

1 — Трос газа
2 — Впускной воздуховод
3 — Шланги отопительного тракта
4 — Вакуумный шланг
5 — Разъем электропроводки TPS

6 — Разъем электропроводки сервопривода управления оборотами холостого хода
7 — Корпус дросселя
8 — Уплотнительная прокладка


Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Детали установки корпуса дросселя на различных двигателях представлены на иллюстрациях.
2. Сбросьте давление в системе питания (см. Раздел Сбрасывание давления в системе питания).
3. Опорожните систему охлаждения.

4. Пометьте положение регулировочного болта на крепежном фланце троса привода дроссельной заслонки (газа). Выверните болт и отсоедините трос от рычага привода дроссельной заслонки на корпусе дросселя. Отведите трос в сторону.

5. Отсоедините от корпуса дросселя и отведите в сторону вентиляционный шланг и шланг подачи воздуха.
6. Промаркируйте и отсоедините вакуумные шланги.

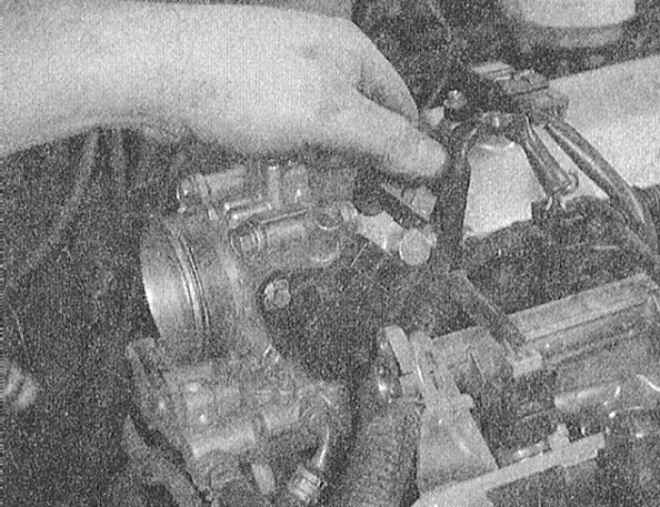

7. Промаркируйте и отсоедините подведенную к корпусу дросселя электропроводку.

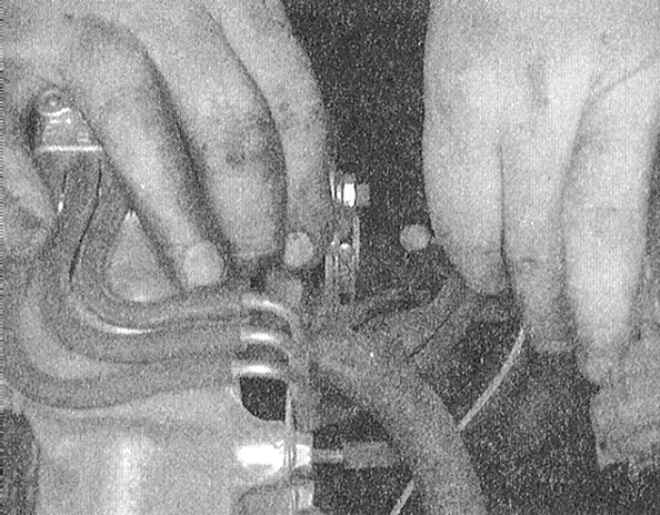

8. Отсоедините от основания корпуса дросселя транзитный и перепускной шланги водяного тракта.
9. При соответствующей комплектации отсоедините шину заземления и снимите с двигателя опорный кронштейн корпуса дросселя и пластину заземления.
10. Снимите патрубок подсоединения воздуховода его уплотнительную прокладку.

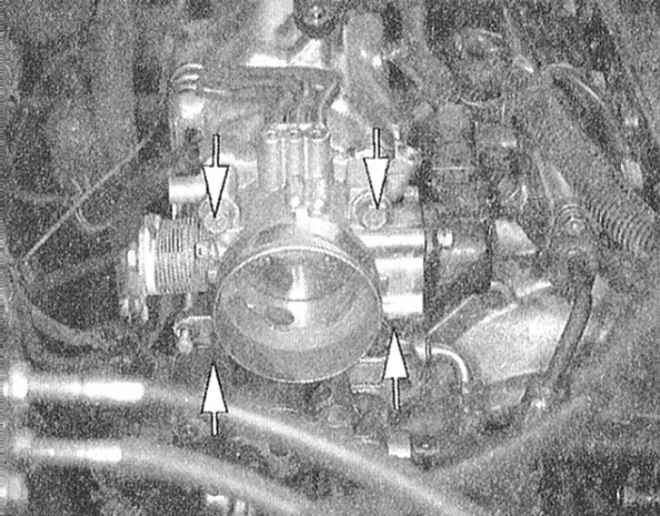

11. Выверните крепежные винты и снимите корпус дросселя с двигателя. Снимите уплотнительную прокладку, - при установке она подлежит замене в обязательном порядке.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Тщательно зачистите все сопрягаемые поверхности, уложите на нагнетательную камеру впускного трубопровода новую уплотнительную прокладку.
2. Установите корпус дросселя. Вверните и затяните с требуемым усилием крепежные болты.
3. Заменив уплотнительную прокладку, установите патрубок подсоединения впускного воздуховода.
4. При соответствующей комплектации установите опорный кронштейн и пластину заземления. Вверните крепежные болты и затяните их с требуемым усилием (15 ÷ 22 H•м).
5. Вверните винт крепления пластины заземления.
6. Подсоедините к корпусу дросселя шланги водяного тракта и закрепите их новыми хомутами.
7. Следя за соответствием нанесенной в процессе демонтажа маркировкой, восстановите исходное подключение вакуумных шлангов и электропроводки.
8. Подсоедините трос газа, ввернув в прежнее положение регулировочный болт. Проверьте правильность регулировки троса.
9. Подсоедините впускной воздуховод и вентиляционный шланг.
10. Если снимали, установите на место батарею и подсоедините к ней провода (сначала положительный, затем - отрицательный).
11. Залейте в двигатель свежую охлаждающую жидкость (см. Главу Настройки и текущее обслуживание).
