7.18. Снятие и установка стартера

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

2. Отсоедините электропроводку от измерителя воздушного потока и снимите патрубок сапуна.
3. Отдайте крепежные гайки и снимите воздухозаборник в сборе с резонатором.
4. На моделях, оборудованных активной подвеской типа ECS отсоедините от сборки воздушного компрессора электропроводку и воздушную линию. Выверните три болта крепления компрессора на шасси.
5. Поддомкратьте автомобиль и установите его на подпорки.
6. Снимите элементы защиты картера.
7. На моделях 1.5 л снимите установленный под впускным трубопроводом термозащитный экран.
8. В случае необходимости отсоедините от трансмиссии трос привода спидометра.

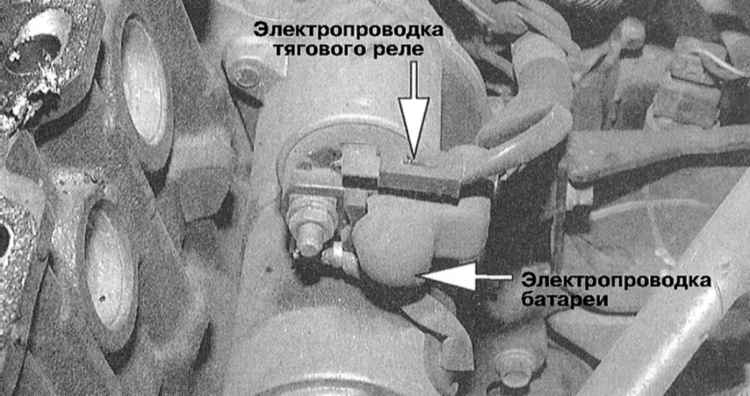

9. Отсоедините от стартера электропроводку.

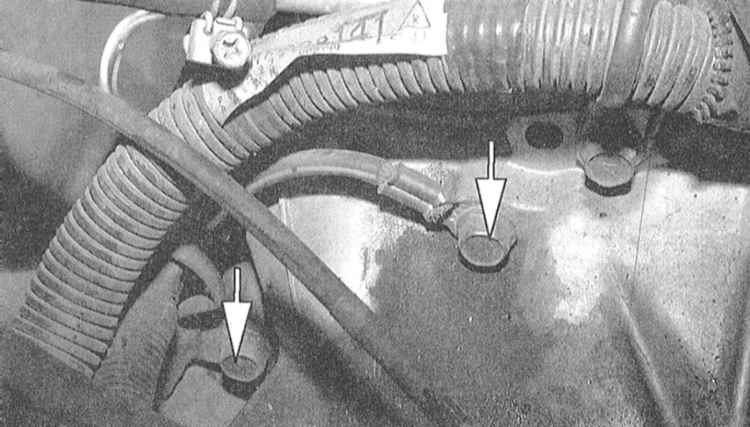

10. Выверните крепежные болты и снимите стартер.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в обратном порядке. Проследите, чтобы крепежные болты были затянуты с требуемым усилием (31 H•м).
2. Подсоедините отрицательный провод к батарее и проверьте исправность функционирования системы запуска.
