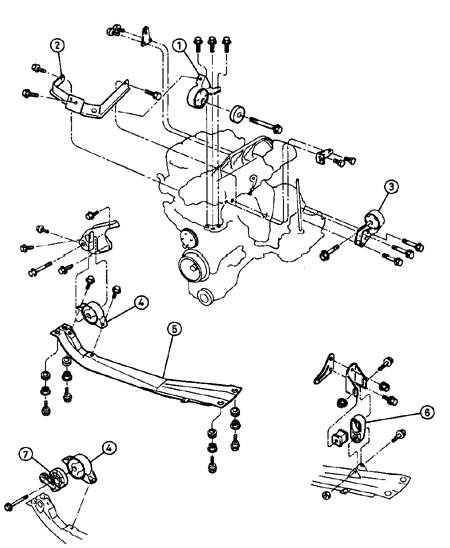

3.1.1.16. Детали подвески двигателяДетали подвески двигателя
|
1. Правая опора.
2. Правый кронштейн.
3. Передняя опора.
4. Задняя опора.
|
5. Лонжерон.
6. Передняя опора (для механической КПП).
7. Торсион (для механической КПП). |
Проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Поднимите автомобиль и установите на подставки. |
| 2. Проверьте наличие на опорах подвески трещин,
затвердевания, отслоения резины от металлической основы. При обнаружении
хотя бы одного и указанных повреждений опоры замените. |
| 3. Динамометрическим ключом проверьте затяжку
всех резьбовых соединений опор. |
| 4. Проверьте износ опор, для чего покачайте
двигатель или опору. Если в опорах обнаруживается большой люфт, то
замените изношенные детали, предварительно проверив затяжку болтов
и гаек. |
|
Замена
ПРАВАЯ ОПОРА
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините батарею от массы. |
| 2. Приподнимите двигатель домкратом. |
| 3. Отверните три болта и снимите кронштейн
правой опоры. |
| 4. Отверните гайку, стяжной болт и три болта,
снимите правую опору. Достаньте резиновые подушки. |
| 5. При необходимости отверните болты и снимите
кронштейн правой опоры. |
| 6.Тщательно проверьте наличие признаков износа
или разрушений на всех деталях опоры, изношенные детали замените. |
| 7. Установите кронштейн, затяните болты. |
| 8. Установите резиновые подушки, убедитесь,
что штыри подушек зашли в соответствующие отверстия кронштейна. Установите
опору, затяните болты с заданным моментом. |
| 9. Совместите опору с кронштейном кузова, вставьте
стяжной болт и затяните гайку с заданным моментом. Уберите домкрат. |
| 10. Установите верхний кронштейн правой опоры
и затяните болты крепления кронштейна с заданным моментом. |
| 11. Соедините батарею с массой. |
|
ЛЕВАЯ ОПОРА
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите батарею (см. подраздел
7.2). |
| 2. Приподнимите двигатель домкратом. |
| 3. Отверните гайку, стяжной болт и три болта
крепления, снимите правую опору. Достаньте резиновые подушки. |
| 4. Тщательно проверьте наличие признаков износа
или разрушений на всех деталях опоры, изношенные детали замените. |
| 5. Установите кронштейн, затяните болты. |
| 6. Установите резиновые подушки, убедитесь,
что штыри подушек зашли в соответствующие отверстия кронштейна, установите
опору. Затяните болты крепления кронштейна к КПП с заданным моментом. |
| 7. Совместите левую опору с кронштейном, вставьте
и затяните стяжной болт. |
| 8. Уберите домкрат, установите батарею. |
|
ПЕРЕДНЯЯ ОПОРА
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Поставьте автомобиль на ручной
тормоз, поднимите переднюю часть автомобиля и установите на подставки.
Отсоедините батарею от массы. |
|
2. На автомобилях с механической
КПП отметьте положение стяжного болта передней опоры на кронштейне. |
| 3. Приподнимите двигатель домкратом. |
| 4. Отверните гайку и достаньте стяжной
болт. |
| 5. Отверните болты и снимите кронштейн
передней опоры. |
| 6. Тщательно проверьте наличие признаков
износа или разрушений на всех деталях опоры, при необходимости детали
замените. На автомобилях с механической КПП выпрессуйте подушку из
центрального лонжерона (при необходимости) и установите новую подушку,
смочив мыльным раствором. |
| 7. Установите на двигатель кронштейн,
затяните болты с заданным моментом. |
| 8. Вставьте стяжной болт опоры,
слегка затяните гайку. Сориентируйте силовой агрегат так, чтобы стяжной
болт точно совместился с меткой, нанесенной перед снятием, затяните
стяжной болт с заданным моментом. |
| 9. Уберите домкрат. |
| 10. Опустите автомобиль, соедините
батарею с массой. |
|
ЗАДНЯЯ ОПОРА
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Поставьте автомобиль на ручной тормоз,
поднимите переднюю часть автомобиля и установите на подставки. Отсоедините
батарею от массы. |
| 2. Отверните гайку и достаньте стяжной болт. |
| 3. Отверните болты и снимите кронштейн задней
опоры. |
| 4. Отверните два болта и снимите опору с центрального
лонжерона. Снимите торсион (на автомобилях с механической КПП). |
| 5. Тщательно проверьте наличие признаков износа
или разрушений на всех деталях опоры, поврежденные детали замените. |
| 6. Установите заднюю опору на лонжерон и затяните
болты. |
| 7. Установите кронштейн задней опоры и затяните
болты. |
| 8. Совместите заднюю опору с кронштейном, вставьте
стяжной болт и затяните гайку с заданным моментом. |
| 9. Опустите автомобиль. |
| 10. Соедините батарею с массой. |
|
|
