| 1. Поднимите автомобиль и установите
на подставки (или заедьте на яму или эстакаду). |
| Приемная труба |
 |
2. Отверните гайки крепления
приемной трубы к коллектору. |
 |

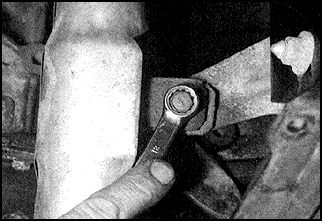

3. Отверните болт крепления трубы
к кронштейну. |
 |
4. Отсоедините трубу от коллектора, снимите
прокладку. |

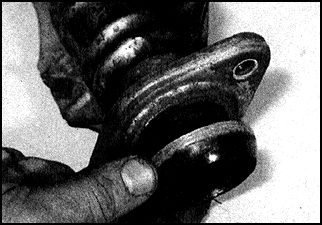

| 5. Разберите фланцевое соединение
и снимите трубу и прокладку. |
| Нейтрализатор
(на части автомобилей) |
| 6. Отверните две гайки и два болта
крепления трубы к нейтрализатору. |
| 7. Отверните два болта крепления
промежуточной трубы к нейтрализатору. |
| 8. Снимите нейтрализатор и прокладки. |
| Промежуточная труба |
| 9. На автомобилях с нейтрализатором
отверните два болта крепления промежуточной трубы и снимите прокладку. |
| 10. На автомобилях без нейтрализатора
отверните две гайки и два болта крепления, снимите пружины и отсоедините
промежуточную трубу от приемной трубы. Снимите прокладку. |
| 11. На всех автомобилях отверните
болт резиновой подушки в задней части промежуточной трубы. |
| 12. Отверните болты крепления промежуточной
трубы к оконечной трубе глушителя. |
| 13. Снимите промежуточную трубу
и прокладку. |
| Оконечная секция глушителя |
| 14. Отверните два болта крепления
к промежуточной трубе. |
| 15. Отцепите растяжки и снимите
секцию. |
| Вся система |
| 16. Отверните гайки крепления приемной
трубы к коллектору и болт крепления к кронштейну, отсоедините трубу
от коллектора, снимите прокладку. |
| 17. Работая с помощником, отсоедините
систему от резиновых подушек и снимите с автомобиля. |
| Тепловые щитки |
| 18. Щитки устанавливаются на части
автомобилей и крепятся гайками, болтами и скобами. |
