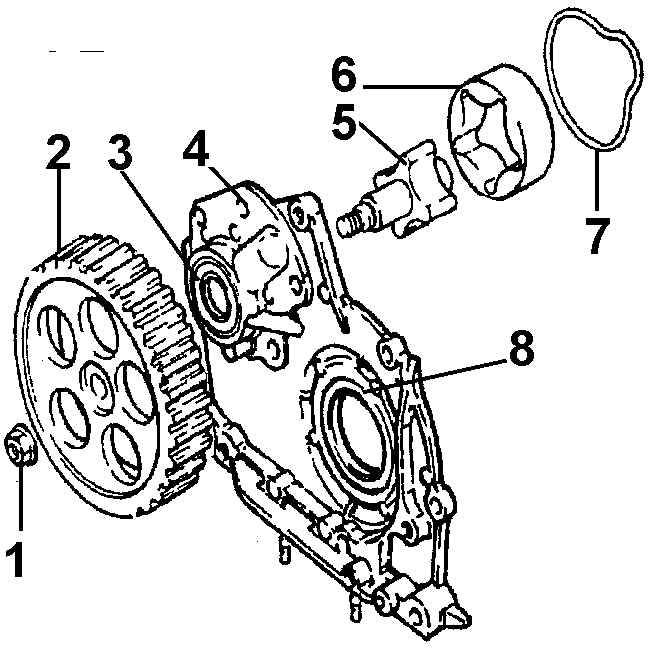

3.3.17. Масляный насосМасляный насос
|
|
1 – гайка;
2 – шкив;
3 – уплотнительное кольцо;
4 – корпус;
5 – внутренний ротор;
6 – внешний ротор;
7 – кольцо;
8 – уплотнительное кольцо
|

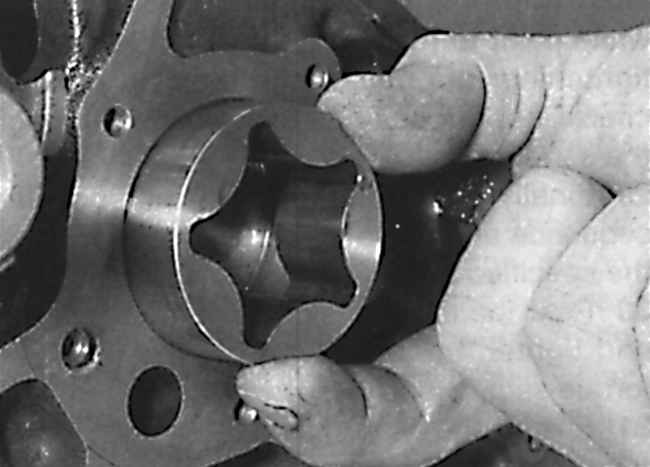

Снятие внешнего ротора масляного насоса

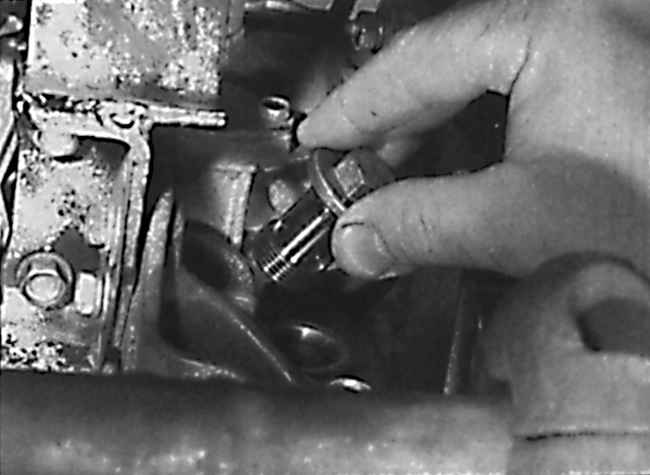

Снятие предохранительного клапана давления

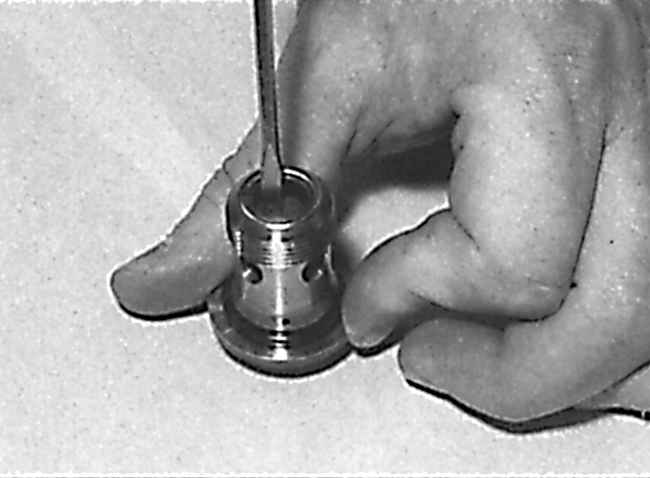

Проверка поршня предохранительного клапана масляного насоса

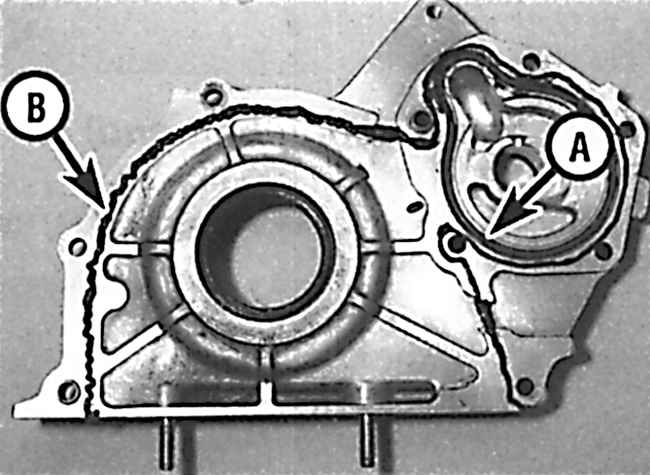

Места нанесения герметика на крышку масляного насоса
Снятие

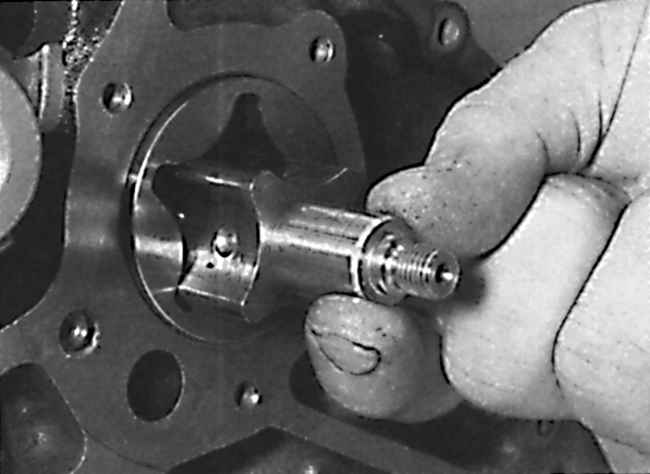

Снятие внутреннего ротора масляного насоса
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите зубчатый ремень |
| 2. Снимите шкивы масляного насоса и коленчатого
вала. |
| 3. Снимите основной блок масляного поддона.
|
| 4. Отвинтите болты и снимите крышку масляного
насоса с конца коленчатого вала.
|
| 5. Используя маркер, отметьте взаимное положение
внутреннего и внешнего ротора масляного насоса. |
| Снимите внутренний и внешний ротор масляного насоса
(см. рис. Снятие внутреннего ротора масляного насоса). |
| Если необходимо, отвинтите болт предохранительного
клапана давления, снимите уплотнительное кольцо.
|
|
Проверка

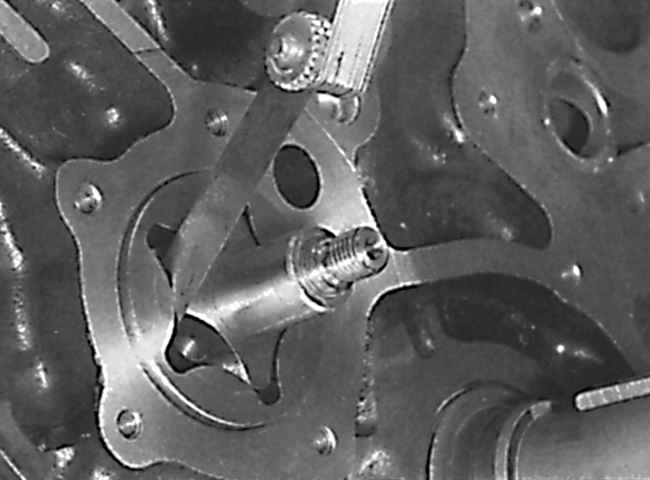

Измерение зазора между роторами масляного насоса

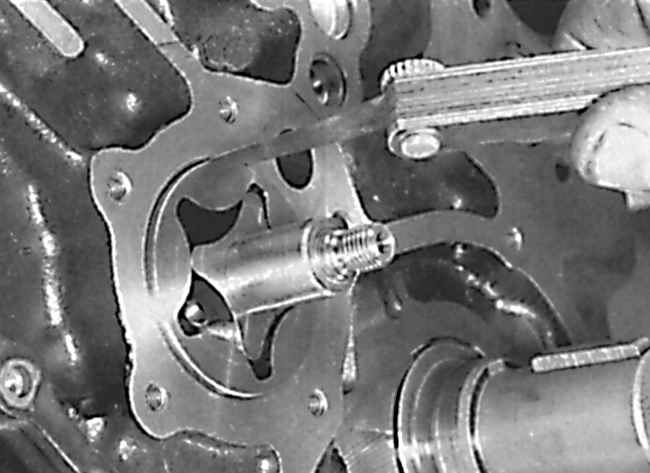

Измерение зазора между внешним ротором и корпусом масляного
насоса
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите новое уплотнительное кольцо на
предохранительный клапан давления и завинтите клапан в блок цилиндров,
затянув его требуемым моментом.
|
| 2. Смажьте ротор насоса чистым моторным маслом
и установите в корпус насоса в соответствии с ранее сделанной меткой.
|
| 3. Замените уплотнительные кольца масляного
насоса и коленчатого вала.
|
| 4. Проверьте, что сопрягаемые поверхности корпуса
масляного насоса и крышки насоса, чистые и сухие. |
| 5. Нанесите тонкий слой герметика на сопрягаемую
поверхность крышки масляного насоса и, соблюдая осторожность, установите
крышку масляного насоса. |
| 6. На резьбу болтов крепления крышки насоса
нанесите герметик и завинтите винты, затянув их требуемым моментом.
|
| 7. Установите шкивы масляного насоса и коленчатого
вала. Установите масляный поддон.
|
| 8. Залейте в двигатель чистое моторное масло.
|
|
|
