4.7. Радиатор (модели с механической коробкой передач)Снятие

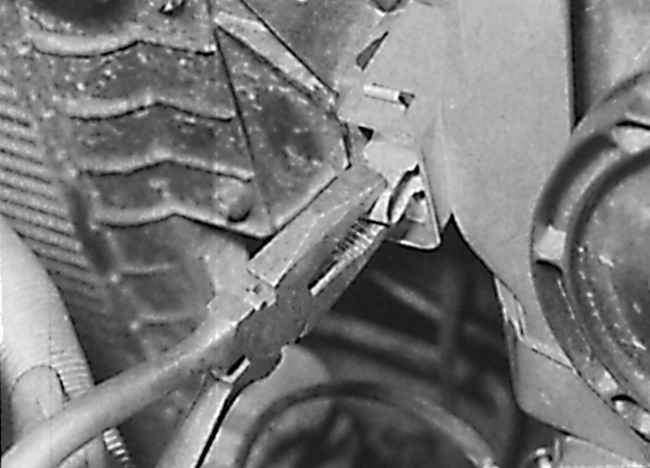

Снятие скоб фиксации крепления радиатора на моделях 2,0 л
Освобождение правого верхнего крепления радиатора на моделях 1,6 л
Снятие радиатора на моделях 2,0 л
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Если не требуется ремонт вентилятора радиатора,
радиатор можно снять вместе с кожухом вентилятора. |
| 2. Слейте охлаждающую жидкость из системы охлаждения.
|
| 3. Отсоедините от радиатора верхний шланг и
шланг расширительного бачка. |
| 4. Снимите провод массы с аккумулятора, затем
отсоедините электрический разъем от термодатчика включения вентилятора
радиатора, который расположен с правой стороны в основании радиатора. |
| 5. Отсоедините электрический разъем от электрического
вентилятора радиатора. |
| 6. Сожмите и снимите две скобы фиксации радиатора,
расположенные с двух сторон верхней части радиатора (см. рис. Снятие
скоб фиксации крепления радиатора на моделях 2,0 л, Освобождение
правого верхнего крепления радиатора на моделях 1,6 л). |
| 7. Наклоните верхнюю часть радиатора к двигателю
и извлеките радиатор из верхних креплений. Снимите радиатор, поднимая
его вверх из резиновых подушек в нижней раме. Извлеките радиатор из
моторного отсека (см. рис. Снятие радиатора на моделях 2,0 л). |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Проверьте состояние и, при необходимости,
очистите радиатор. |
| 2. Установка радиатора производится в последовательности,
обратной снятию с учетом следующих моментов. |
| 3. Проверьте состояние нижних резиновых подушек
радиатора и при необходимости, замените их. Проверьте, что нижние
выступы на радиаторе установились в резиновые подушки. Проверьте,
что все шлаги правильно подсоединены и надежно закреплены хомутами. |
| 4. В заключение залейте охлаждающую жидкость
в систему охлаждения. |
|
|
