5.1.2. Воздушный фильтр

Снятие

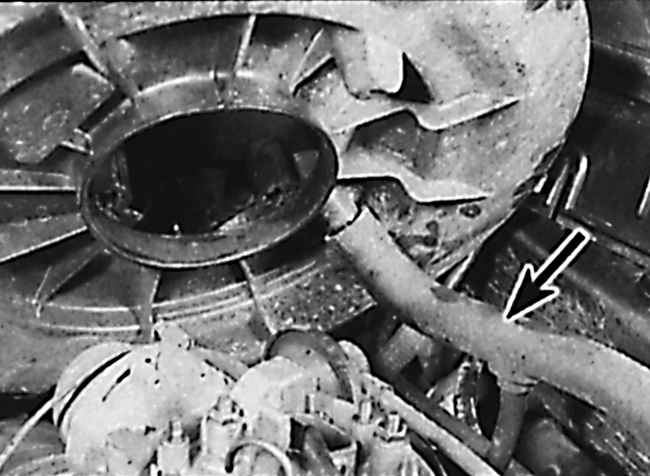

Расположение шланга подачи воздуха, подогретого впускным коллектором к карбюратору

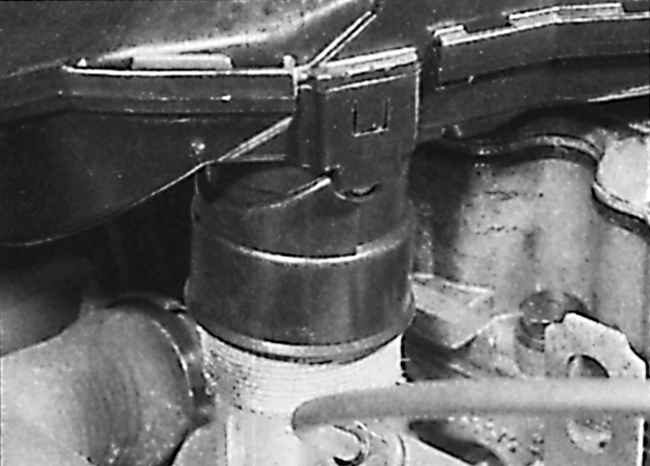

Место подсоединения шланга вентиляции картера к корпусу воздушного фильтра

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите фильтрующий элемент воздушного фильтра.

2. Извлеките шланг вентиляции картера из скобы крепления на левой стороне корпуса воздушного фильтра.

3. Отсоедините от входного канала воздушного фильтра патрубок подачи воздуха, подогретого впускным коллектором, и снимите корпус воздушного фильтра с карбюратора (см. рис. Расположение шланга подачи воздуха, подогретого впускным коллектором к карбюратору).

4. Наклоните корпус воздушного фильтра назад и отсоедините от нижней части шланг вентиляции картера (см. рис. Место подсоединения шланга вентиляции картера к корпусу воздушного фильтра). При наличии отсоедините вакуумный шланг от регулятора температуры, поступающего в двигатель воздуха.

5. Снимите уплотнение из-под корпуса воздушного фильтра.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте состояние патрубка подачи воздуха, подогретого выпускным коллекто ром и, при необходимости, замените его.

2. Установите новое уплотнение, расположенное между корпусом воздушного фильтра и карбюратором.

3. Подсоедините шланг вентиляции картера к патрубку в нижней части корпуса воздушного фильтра. При наличии подсоеди ните вакуумный шланг к регулятору температуры поступающего в двигатель воздуха.

4. Установите корпус воздушного фильтра на карбюратор. При этом одновременно совместите его с патрубком подачи воздуха, подогретого выпускным коллектором.

5. Закрепите шланг вентиляции картера пластиковой скобой на левой стороне корпуса воздушного фильтра.

6. Установите фильтрующий элемент воздушного фильтра.
