2.2.2.1. Снятие

Установите автомобиль на двухстоечный подъемник.

Слейте хладагент из холодильного контура.

Отсоедините аккумуляторную батарею.

Отсоедините колодку проводов от компрессора кондиционера.

Отсоедините колодку проводов от датчика давления хладагента.

Рис. 2.36. Снятие трубопроводов кондиционера: 1 – колодка проводов датчика давления хладагента; 2 – трубопровод компрессора кондиционера; 3 – трубопровод системы кондиционирования воздуха

Отсоедините трубопровод от компрессора кондиционера и трубопровод системы кондиционирования воздуха между компрессором и ресивером-осушителем (рис. 2.36).

ПРИМЕЧАНИЕ Обязательно заглушите отверстия трубопроводов и редуктора, чтобы влага не попала в систему.

Открутите болты крепления компрессора кондиционера.

Снимите компрессор кондиционера.

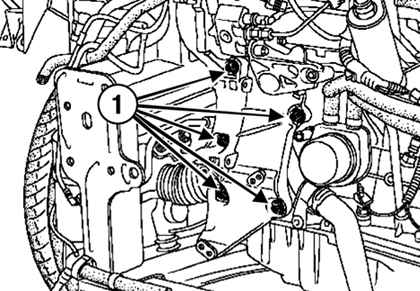

Рис. 2.37. Откручивание болтов крепления многофункционального кронштейна: 1 – болты крепления

Открутите болты крепления многофункционального кронштейна (рис. 2.37).

Снимите многофункциональный кронштейн.
