2.4.3.1. Режимы работы фазорегулятора (двигатель К4М)

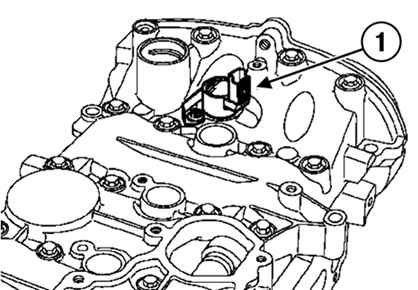

Рис. 2.229. Электромагнитный клапан фазорегулятора: 1 – клапан

Масло подается к фазорегулятору посредством электромагнитного клапана, установленного на головке блока цилиндров (рис. 2.229).

На клапан подается электропитание в виде переменного сигнала степени циклического открытия (амплитудой 12 в и частотой 250 Гц), что позволяет подавать масло в механизм, и таким образом, изменять угол сдвига фаз.

ЭБУ питает электромагнитный клапан переменным сигналом степени циклического открытия, величина которого пропорциональна требуемому смещению фаз.

Фазы плавно изменяются от 0 до 43° по углу поворота коленчатого вала.

Управление электромагнитным клапаном фазорегулятора распределительного вала происходит при соблюдении следующих условий:

– отсутствие неисправности датчика частоты вращения коленчатого вала;

– отсутствие неисправностей датчиков положения распределительных валов;

– отсутствие неисправностей в системе впрыска;

– после запуска двигателя;

– при работе двигателя не на холостом ходу при отпущенной педали акселератора;

– получено пороговое значение профиля впрыска, устанавливаемого с учетом нагрузки и частоты вращения коленчатого вала;

– температура охлаждающей жидкости в пределах 10–120 °С;

– повышенная температура масла в двигателе.

Резервные режимы:

– возврат фазорегулятора в исходное положение;

– нулевое смещение фаз.

ВНИМАНИЕ При блокировке электромагнитного клапана в открытом положении двигатель неустойчиво работает на холостом ходу, давление во впускном коллекторе повышено, также отмечается повышенная шумность двигателя.
