7.6.4. Снятие и установка приборной панели

ПРИМЕЧАНИЕ Перед выполнением работ с элементами системы безопасности необходимо заблокировать ЭБУ подушек безопасности с помощью диагностического прибора. При этом все цепи воспламенения блокируются, а на щитке приборов загорается постоянным светом сигнальная лампа подушек безопасности (при включенном зажигании). При блокировке ЭБУ подушек безопасности также отпирается электрический замок рулевой колонки.

ВНИМАНИЕ Категорически запрещаетеся работать с пиротехническими системами (подушками безопасности и преднатяжителями ремней безопасности) вблизи источников тепла или открытого огня, так как существует опасность срабатывания подушек безопасности или преднатяжителей ремней безопасности.

Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.

Снимите центральную консоль.

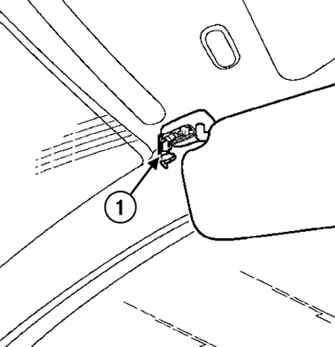

Рис. 7.58. Фикастор солнцезащитного козырька: 1 – фиксатор

Отожмите фиксатор солнцезащитного козырька (рис. 7.58).

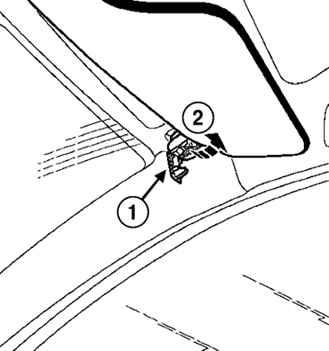

Рис. 7.59. Снятие солнцезащитного козырька: 1 – стопор; 2 – козырек

Снимите стопор и солнцезащитный козырек (рис. 7.59).

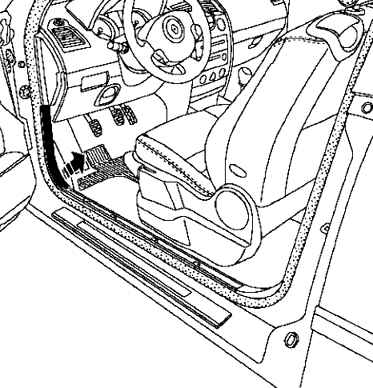

Рис. 7.60. Снятие облицовки переднего порога

Отсоедините облицовку переднего порога (рис. 7.60).

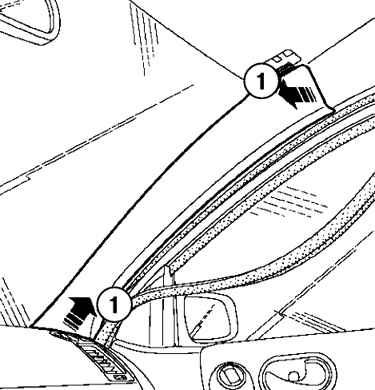

Рис. 7.61. Снятие облицовки стойки ветрового стекла: 1 – облицовка стойки

Отсоедините облицовку стойки ветрового стекла (рис. 7.61).

Снимите решетки громкоговорителей для воспроизведения верхних частот, и сами громкоговорители.

Рис. 7.62. Снятие крышки люка доступа к нижнему кожуху

Отсоедините крышку люка доступа к нижнему кожуху (рис. 7.62).

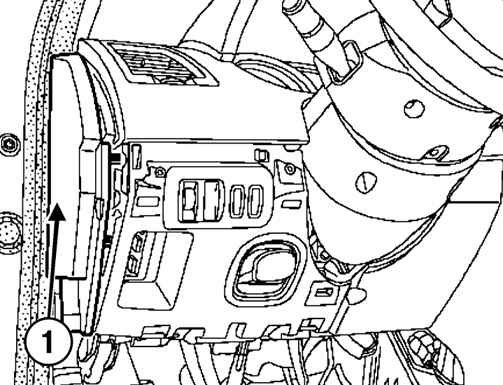

Рис. 7.63. Снятие бокового щитка: 1 – щиток

Снимите боковой щиток (рис. 7.63).

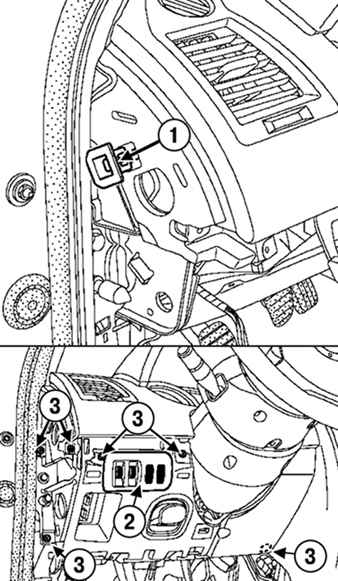

Рис. 7.64. Снятие панели переключателя корректора фар и регулятора яркости освещения приборов: 1 – стопор; 2 – винты; 3 – панель переключателя корректора фар и регулятора яркости освещения приборов

Отверните винты, отсоедините стопор и снимите панель переключателя корректора фар и регулятора яркости освещения приборов (рис. 7.64).

ВНИМАНИЕ Стопоры подлежат замене после каждого снятия.

Поверните рулевое колесо на пол-оборота для того, чтобы получить доступ к отверстию.

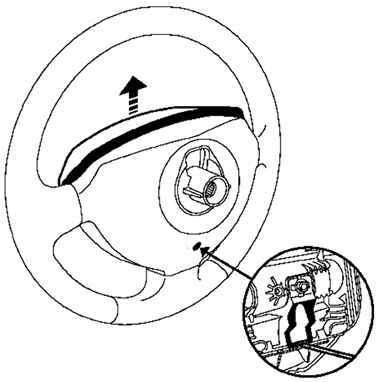

Рис. 7.65. Извлечение капсулы подушки безопасности рулевого колеса

Вставьте отвертку в отверстие и извлеките капсулу подушки безопасности (рис. 7.65).

Рис. 7.66. Снятие держателя разъема подушки безопасности

Извлеките держатель разъема подушки безопасности отверткой с плоским лезвием (рис. 7.66).

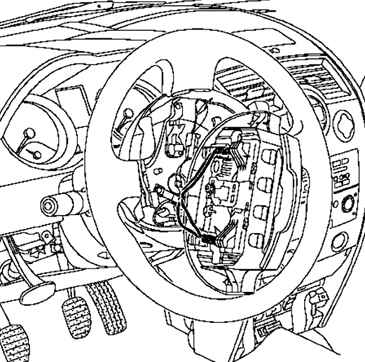

Рис. 7.67. Снятие подушки безопасности

Выньте подушку безопасности водителя из рулевого колеса (рис. 7.67).

Установите колеса в положение для движения по прямой.

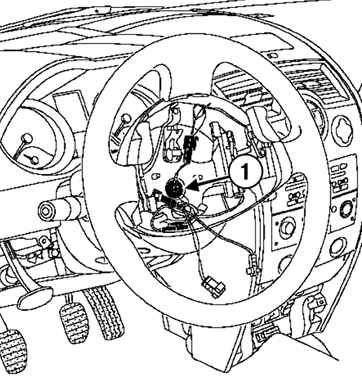

Рис. 7.68. Снятие рулевого колеса: 1 – болт крепления

Открутите болт крепления рулевого колеса и снимите его (рис. 7.68).

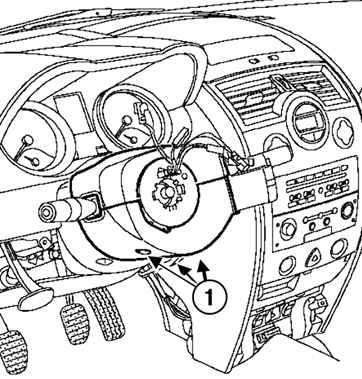

Рис. 7.69. Снятие подрулевых кожухов: 1 – винты крепления

Открутите три нижних винта крепления и снимите верхний и нижний подрулевые кожухи (рис. 7.69).

Отметьте положение блока подрулевых переключателей.

Убедитесь, что метка на контактном диске располагается напротив указателя.

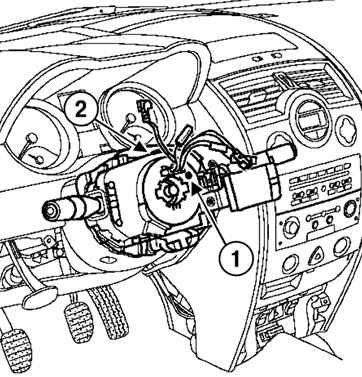

Рис. 7.70. Снятие блока подрулевых переключателей: 1 – метка; 2 – винт крепления

Снимите блок подрулевых переключателей, открутив винт крепления (рис. 7.70).

Отсоедините блок от рулевой колонки.

Отсоедините колодки проводов (переключателя стеклоочистителей, ПДУ аудиосистемы, переключателя наружного освещения, указателей поворота и противотуманного света).

Отсоедините колодку проводов от контактного диска.

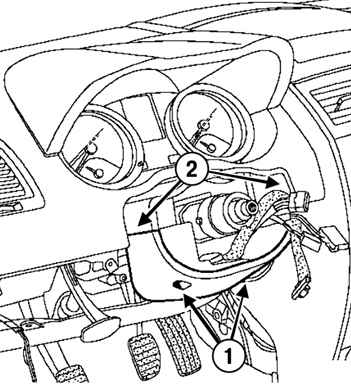

Рис. 7.71. Снятие второго нижнего подрулевого кожуха: 1 – винты; 2 – верхние фиксаторы

Отверните два винта, отсоедините два верхних фиксатора и снимите второй нижний подрулевой кожух (рис. 7.71).

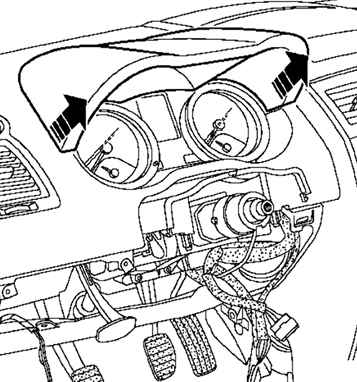

Рис. 7.72. Снятие козырька щитка приборов

Снимите козырек щитка приборов (рис. 7.72).

Разъедините разъем системы навигации Carminat (в зависимости от уровня комплектации).

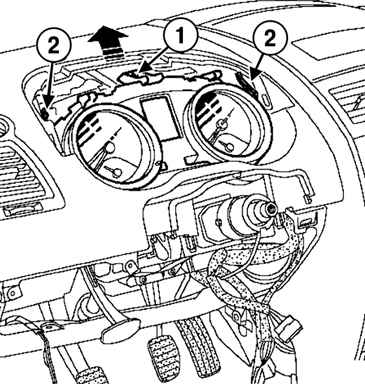

Рис. 7.73. Снятие щитка приборов: 1 – винт; 2 – пружинные защелки

Отверните винт, отожмите обе пружинных защелки и снимите щиток приборов (рис. 7.73).

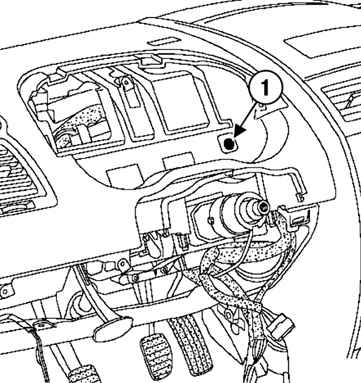

Рис. 7.74. Отворачивание винта в нише комбинации приборов: 1 – винт

Отверните винт в нише комбинации приборов (рис. 7.74).

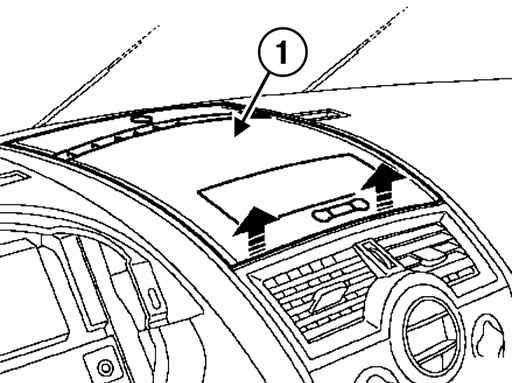

Рис. 7.75. Отсоединение верхней крышки или держателя дисплея: 1 – верхняя крышка

Отсоедините верхнюю крышку или держатель дисплея (автомобиль в базовой комплектации) (рис. 7.75).

Рис. 7.76. Отсоединение датчика интенсивности солнечного освещения

Отсоедините датчик интенсивности солнечного освещения (рис. 7.76).

Рис. 7.77. Отсоединение системы навигации Carminat: 1 – болты крепления

Отверните болты и снимите экран системы навигации Carminat (если она установлена) (рис. 7.77).

Разъедините разъем.

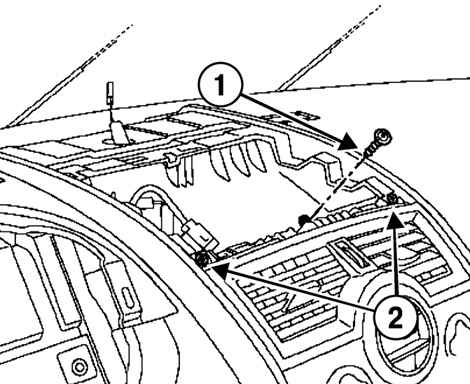

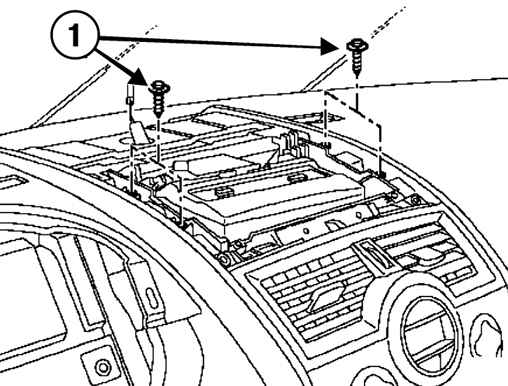

Рис. 7.78. Болт и винты ниши верхней крышки: 1 – болт; 2 – винты

Открутите болт и два винта в нише верхней крышки (рис. 7.78).

Рис. 7.79. Снятие панели управления системы Carminat

Снимите панель управления системы Carminat (если она установлена) с помощью специального приспособления (Ms. 1373) (рис. 7.79).

Разъедините разъемы.

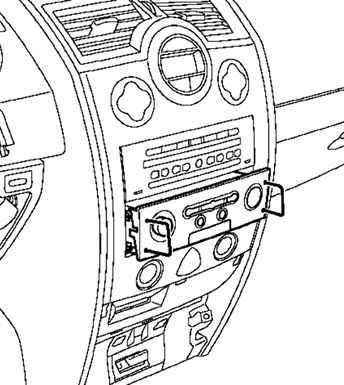

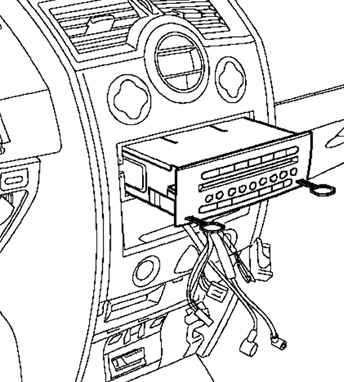

Рис. 7.80. Снятие аудиосистемы

Снимите аудиосистему спомощью специального приспособления (Ms. 1639) (рис. 7.80).

Разъедините разъемы.

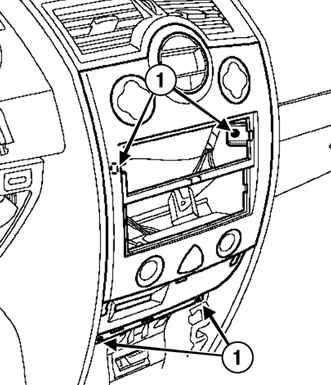

Рис. 7.81. Отсоединение кронштейна считывающего устройства карточек: 1 – винты крепления

Отверните винты крепления и отсоедините кронштейн считывающего устройства карточек с помощью специального приспособления (Саг. 1597) (рис. 7.81).

Разъедините разъемы.

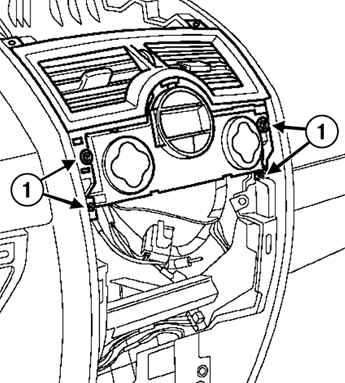

Рис. 7.82. Снятие центрального сопла вентиляции в сборе с панелью управления климатической установкой: 1 – винты крепления

Отверните винты крепления и снимите центральное сопло вентиляции в сборе с панелью управления климатической установкой (рис. 7.82).

ПРИМЕЧАНИЕ На автомобилях без климатической установки с автоматическим управлением отверните винты, отсоедините центральное сопло вентиляции от панели управления климатической установкой или системой отопления.

Снимите сопло вентиляции.

Положите панель управления климатической установки так, чтобы она не мешала снятию приборной панели.

Разъедините разъемы.

Откройте вещевой ящик.

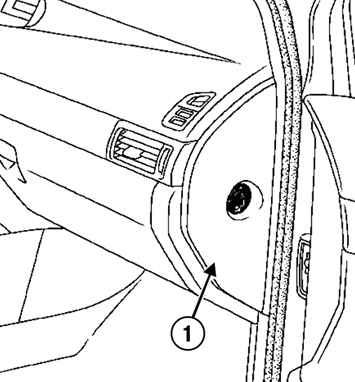

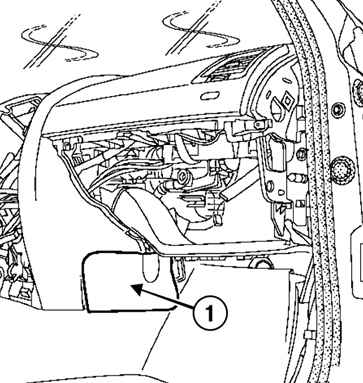

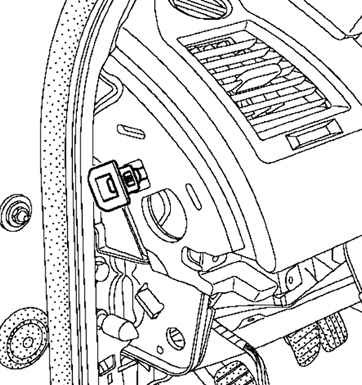

Рис. 7.83. Снятие бокового щитка

Снимите боковой щиток (рис. 7.83).

Отключите выключатель отключения фронтальной подушки безопасности переднего пассажира.

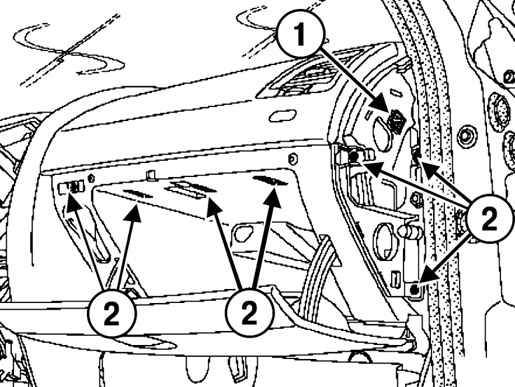

Рис. 7.84. Снятие вещевого ящика: 1 – стопор; 2 – винты крепления

Отсоедините стопор, открутите винты крепления и снимите вещевой ящик (рис. 7.84).

ВНИМАНИЕ Стопоры подлежат замене после каждого снятия.

Рис. 7.85. Снятие нижних крышек: 1 – крышки

Отсоедините две нижних крышки (рис. 7.85).

Отсоедините лампу освещения вещевого ящика.

Отсоедините провода от лампы освещения вещевого ящика.

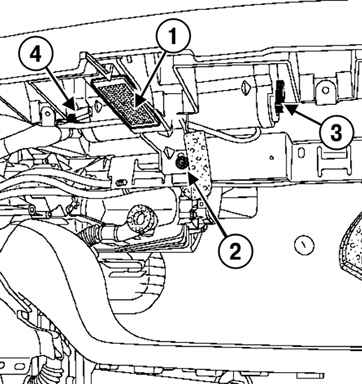

Рис. 7.86. Отсоединение питания от лампы вещевого ящика и от подушки безопасности пассажира: 1 – лампа вещевого ящика; 2 – винт крепления; 3 – колодка проводов; 4 – «массовый» провод

Отверните винт крепления, отсоедините колодку проводов от подушки безопасности пассажира и отсоедините «массовый» провод подушки безопасности (рис. 7.86).

ВНИМАНИЕ Перед снятием приборной панели обеспечьте защиту жгута проводов от повреждений. Обратите внимание: при снятии приборной панели, в нижней ее части снятию мешает рычаг переключения передач.

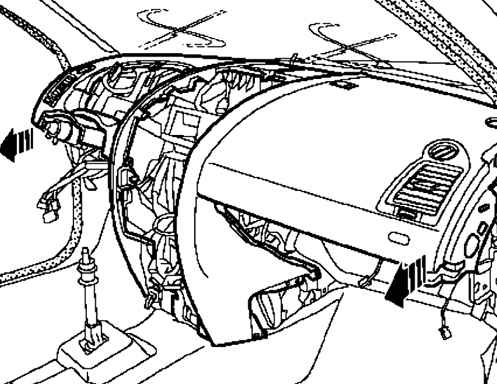

Рис. 7.87. Снятие приборной панели

Снимите приборную панель (эта операция выполняется вдвоем с помощником) (рис. 7.87).

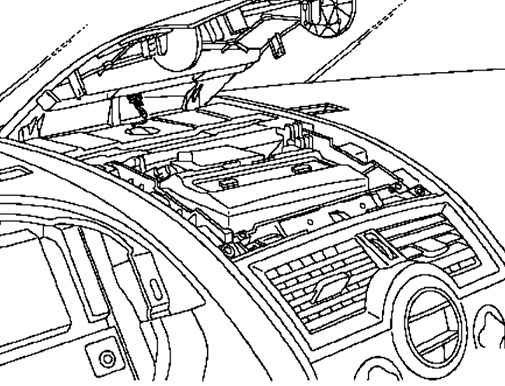

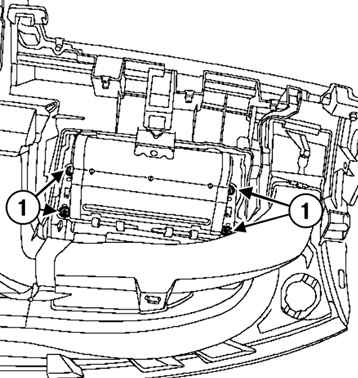

Рис. 7.88. Снятие модуля подушки безопасности пассажира: 1 – гайки крепления

Отверните гайки крепления и извлеките модуль подушки безопасности (рис. 7.88).

ВНИМАНИЕ При каждом снятии подушки безопасности пассажира обязательно заменяйте гайки, крепящие ее к приборной панели.

Затяните требуемым моментом 2 Н·м винты крепления модуля подушки безопасности.

Рис. 7.89. Установка стопоров

Установите два стопора (рис. 7.89).

ВНИМАНИЕ Оба стопора подлежат обязательной замене.

Перед тем как приступать к установке, убедитесь, что колеса по-прежнему находятся в положении для движения по прямой, а блок подрулевых переключателей – напротив метки.

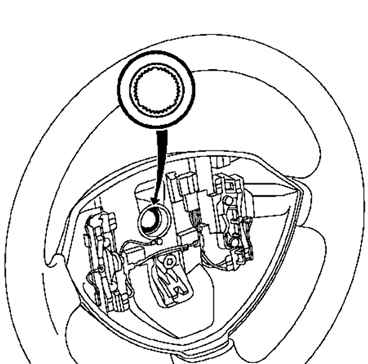

Рис. 7.90. Установка рулевого колеса

Рулевое колесо должно свободно заходить в шлицы (шлицы имеют ориентирующие участки) (рис. 7.90).

Старайтесь не повредить шлицы ориентирующих участков.

Обязательно заменяйте болт крепления после каждого снятия рулевого колеса.

Затяните требуемым моментом 440 Н·м болт крепления рулевого колеса.

ВНИМАНИЕ Проверьте ЭБУ подушек безопасности диагностическим прибором.

ВНИМАНИЕ Проверьте чистоту электропроводки при установке модуля подушки безопасности.

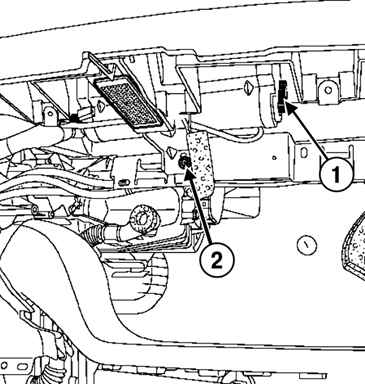

Рис. 7.91. Проверка надежности подсоединения и блокировки разъемов подушки безопасности: 1 – разъемы подсоединения; 2 – винт крепления держателя

Проверьте надежность подсоединения и блокировки разъемов подушки безопасности (рис. 7.91).

Подсоедините «массовый» провод модуля подушки безопасности пассажира.

Затяните требуемым моментом 20 Н·м винт крепления держателя.

ВНИМАНИЕ Разблокируйте ЭБУ подушек безопасности с помощью диагностического прибора.

Присоедините провода к клеммам аккумуляторной батареи, начиная с плюсовой клеммы; выполните необходимое программирование.

Затяните требуемым моментом 4 Н·м болты крепления крышки аккумуляторной батареи.

Установка остальных компонентов производится в порядке, обратном снятию.
