16.16. Снятие и установка на место компонентов замка двери задка / крышки багажника

Фиксатор

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод батареи и сдвиньте его в сторону от клеммы. 2. Снимите панель внутренней обшивки двери задка (Раздел Снятие и установка на место панелей внутренней отделки).

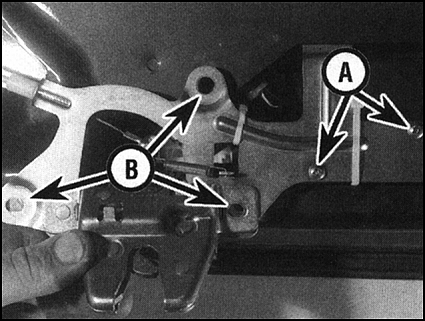

3. Ослабьте и извлеките три крепежных болта сборки фиксатора.

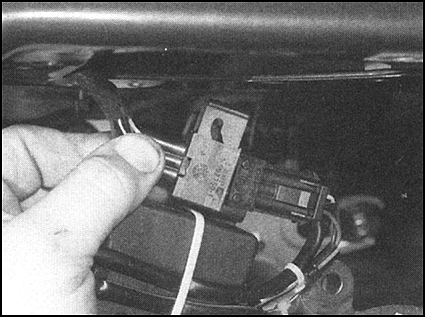

4. Отсоедините штекер от электрического разъема.

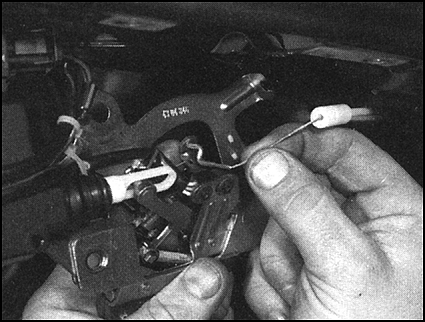

5. Отсоедините тросик тяги единого замка от сборки фиксатора путем поворота металлического крюка на конце тросика для отсоединения его от рычага активатора. Снимите сборку фиксатора с двери задка.

Установка на место

Установка сборки фиксатора на место, осуществляется в порядке обратном порядку снятия. В заключение проверьте функционирование фиксатора; если для защелкивания фиксатора требуется приложение чрезмерного усилия или в случае неплотного зацепления фиксатора при закрытой двери, произведите регулировки пластины ударника в соответствии с инструкцией, приведенной в следующем подразделе.

Пластина ударника

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите крепежные винты и выньте опорную пластину.

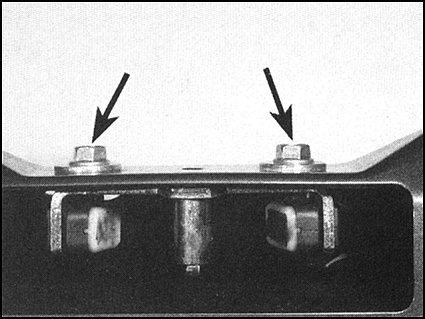

2. Ослабьте и извлеките два крепежных болта, затем снимите пластину ударника.

Установка на место

Установка на место осуществляется в порядке обратном порядку снятия, процедура регулировки положения ударника описана ниже.

Регулировка

Установочные отверстия для болтов пластины ударника удлинены, для обеспечения возможности плавной регулировки. Слегка ослабьте болты и измените положение пластины ударника. Для более тугого закрывания фиксатора сдвиньте пластину вниз, а для ослабления - вверх. Вновь затяните болты, закройте пятую дверь и проверьте надежность закрывания фиксатора.

Цилиндр замка

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

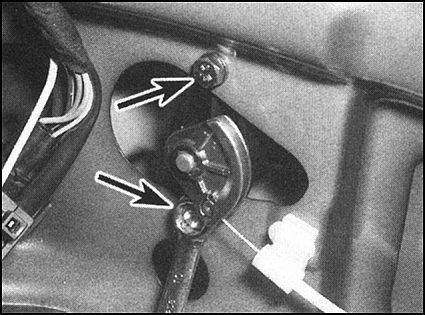

1. Снимите панель внутренней обшивки двери задка (Раздел Снятие и установка на место панелей внутренней отделки). Снимите со сборки цилиндра замка два крепежных винта. Для извлечения цилиндра из отверстия в двери задка поверните цилиндр.

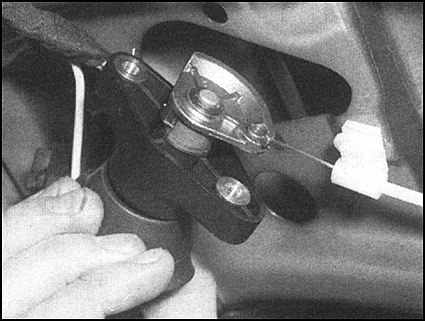

2. Отсоедините наконечник тросика тяги от шкива и снимите цилиндр.

Установка на место

Установка цилиндра замка на место осуществляется в порядке, обратном порядку снятия.
