11. Кузов

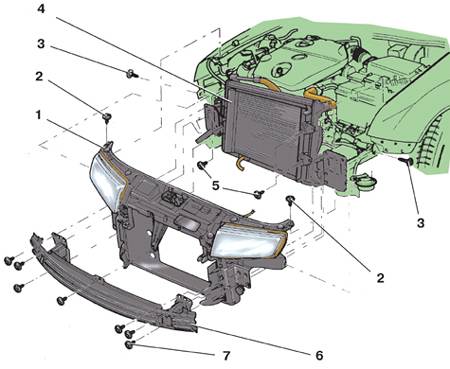

Детали передка кузова

1 – каркас моторного отсека в сборе;
2 – болт верхнего крепления каркаса;
3 – болт бокового крепления каркаса;
4 – радиатор;

5 – болт крепления радиатора;
6 – усилитель буфера;
7 – болт крепления усилителя

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

2. Отсоедините колодки с проводами от фар.

3. Отсоедините трос привода от замка капота.

4. Снимите передний буфер.

5. Отверните семь болтов 7 (см. рис. Детали передка кузова) крепления и снимите усилитель 6 буфера.

6. Отверните болты 5 крепления радиатора и закрепите радиатор 4 на кузове.

7. Отверните по одному боковому 3 и по одному верхнему 2 болту крепления каркаса 1 к обоим передним крыльям.

8. Снимите каркас 1 моторного отсека с автомобиля.

9. Установите каркас моторного отсека в обратном порядке. После установки отрегулируйте свет фар.

Моменты затяжки, Н·м

Болт бокового крепления каркаса к переднему крылу	5
Болт верхнего крепления каркаса к переднему крылу	30
Болты крепления радиатора к каркасу	50
Болты крепления усилителя буфера	35
