4.1.2. Пружина (автомобили с левосторонним рулевым управлением)

Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Удалить нижний кожух на стороне водителя налево внизу

Пружина (автомобили с левосторонним рулевым управлением)

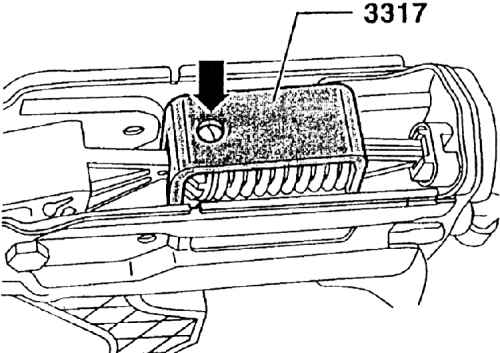

2. Сжимая пружину с помощью педали сцепления, вдавить сверху сборочный зажим "3317". Отверстие (указано стрелкой)

направлено в сторону педали сцепления.

3. Перевести педаль сцепления в нейтральное положение, отнимая при этом пружину вместе со сборочным зажимом "3317".

Сборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Перевести педаль сцепления в нейтральное (верхнее) положение.

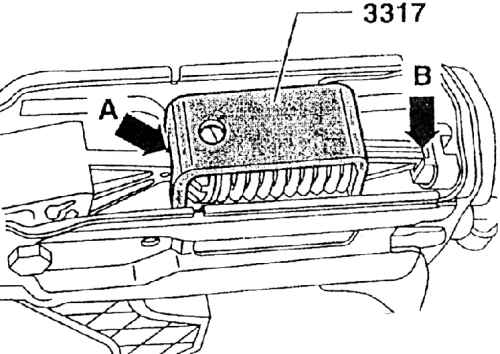

2. Установить сначала пружину в место крепления/ пружины (В) и затем нажать на педаль сцепления таким образом, чтобы палец крепления педали сцепления (А) прилег к пружине.

3. Сжимая пружину с помощью педали сцепления, извлечь сборочный зажим "3317".
