14.1.11. Комбинация приборов

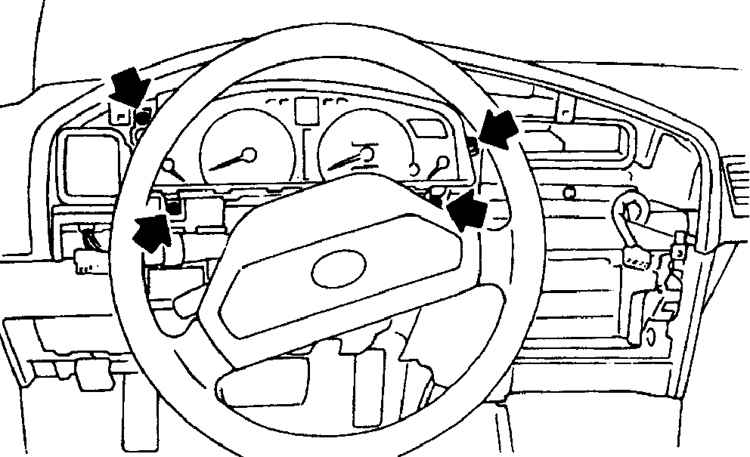

Расположение винтов крепления комбинации приборов на моделях с 1990 по 1994 год

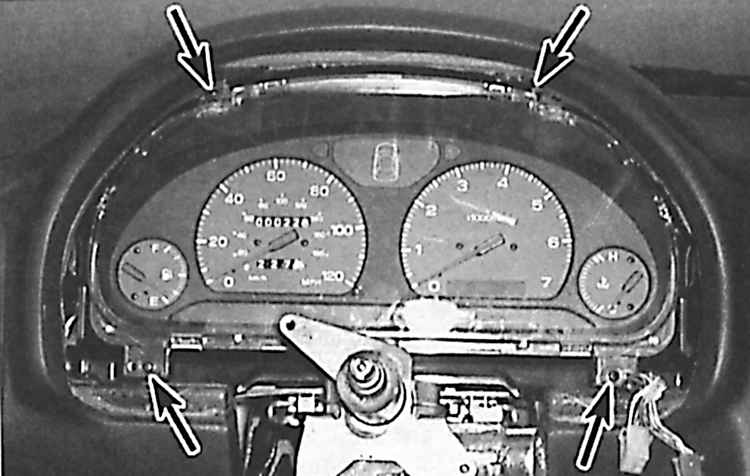

Расположение винтов крепления комбинации приборов на моделях с 1995 года

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора.
2. Снимите декоративную накладку комбинации приборов.
3. Отвинтите винты крепления комбинации приборов и переместите комбинацию приборов к рулевому колесу.
4. Отсоедините электрические разъемы и трос привода спидометра от задней части комбинации приборов и снимите комбинацию приборов.
5. Установка производится в последовательности, обратной снятию.
