14.1.18. Фара

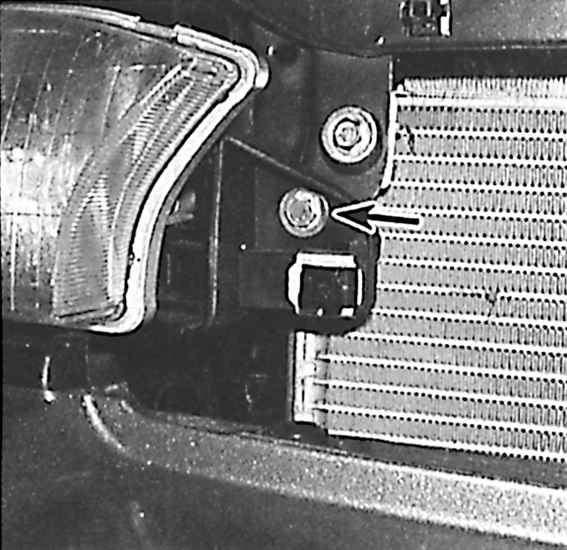

Расположение бокового внутреннего винта крепления фары

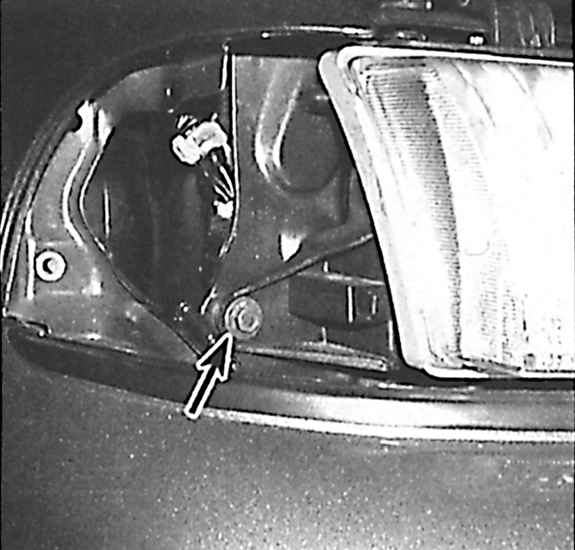

Расположение бокового наружного винта крепления фары

Предупреждение

Не касайтесь стеклянной колбы лампы голыми руками. Отпечаток пальца испаряется и осаждается на рефлекторе, в результате чего ухудшается освещение. Обязательно заменяйте вышедшие из строя лампы на лампы того же типа.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора.
2. Снимите лампочку фары.
3. Снимите решетку радиатора.
4. Снимите боковые габаритные огни.

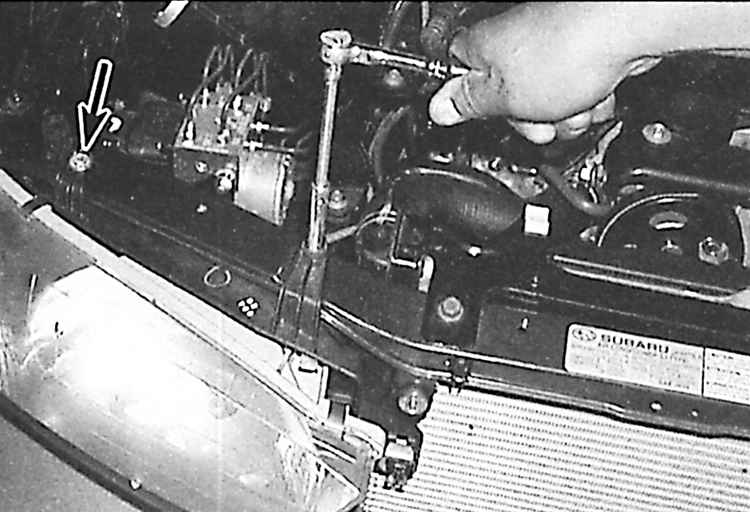

	5. Отвинтите болты крепления фары и снимите фару с автомобиля.
6. Установка производится в последовательности, обратной снятию. Проверьте и, при необходимости, отрегулируйте свет фар.
