4.2.2. Радиатор отопителя

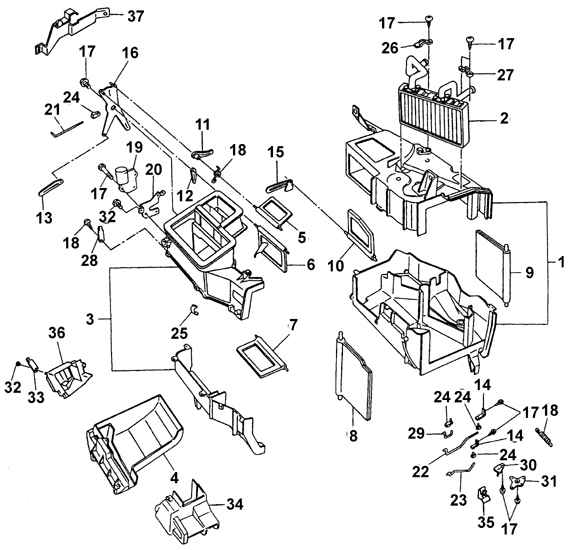

Отопитель

1 – кожух отопителя
2 – радиатор отопителя
3 – трубки подачи воздуха
4 – патрубок подачи подогретого воздуха
5 – заслонка
6 – заслонка
7 – заслонка
8 – заслонка
9 – заслонка
10 – заслонка подогретого воздуха
11 – рычаг
12 – рычаг вентиля
13 – рычаг вентиля
14 – рычаг соединения
15 – рычаг
16 – главная тяга
17 – винт
18 – пружина
19 – двигатель исполнительного механизма

20 – кронштейн двигателя исполнительного механизма
21 – тяга исполнительного механизма
22 – тяга
23 – тяга
24 – держатель тяги
25 – скоба
26 – зажим
27 – зажим
28 – подвеска
29 – тяга
30 – соединитель
31 – соединитель
32 – винт
33 – подвеска
34 – нижний воздуховод
35 – клемма
36 – нижний воздуховод
37 – кожух тяги

Предупреждение

На некоторых моделях устанавливается воздушная подушка безопасности. Поэтому необходимо снять провод массы с аккумулятора и подождать как минимум одну минуту перед проведением работ около датчика столкновения или панели приборов для того, чтобы избежать случайного развертывания воздушной подушки безопасности.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора.
2. Слейте охлаждающую жидкость из системы охлаждения.
3. Отсоедините шланги подачи охлаждающей жидкости к радиатору отопителя.
	4. Отсоедините трос регулировки температуры от радиатора отопителя.
5. Снимите центральную консоль и панель приборов.
6. Отделите трубку отопителя, расположенную между радиатором отопителя и вентилятором отопителя.
7. На моделях с системой кондиционирования воздуха снимите испаритель.
	8. Отвинтите болты (указаны стрелками).
9. Снимите отопитель и извлеките его из автомобиля.
Отвинтите винты, крепящие зажимы труб радиатора отопителя на корпусе отопителя (см. рис. Отопитель). Извлеките радиатор отопителя из кожуха отопителя.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите радиатор отопителя в кожух отопителя.

2. Установите отопитель в автомобиль.

3. Установите трубочки отопителя.

4. Повторно установите панель приборов и центральную консоль. Подсоедините провода, троса и вакуумные шланги, разъединенные при снятии.

5. Установите трос регулировки температуры.

6. Подсоедините шланги подачи охлаждающей жидкости к отопителю.

7. Залейте охлаждающую жидкость в систему охлаждения и подсоедините провод массы аккумулятора.
