9. Автоматическая трансмиссия

Общая информация и принципы функционирования

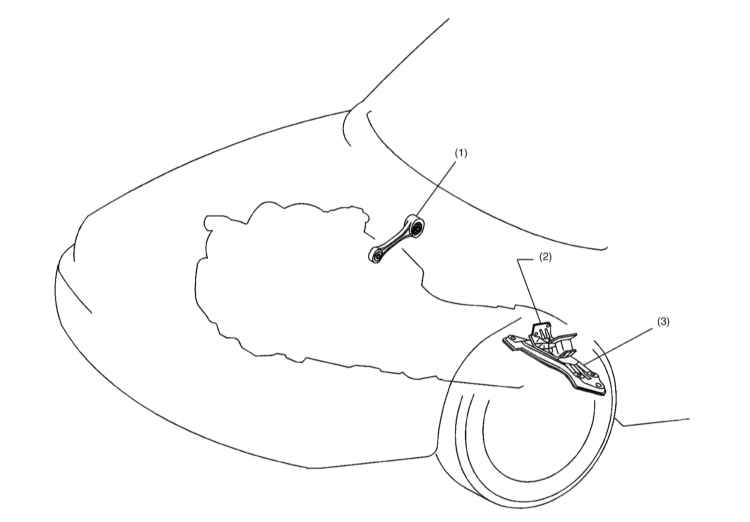

Схема расположения трансмиссии в двигательном отсеке

1 — Реактивная штанга (ограничитель раскачиваний силового агрегата)
2 — Резиновая подушка опоры подвески силового агрегата

3 — Поперечная балка

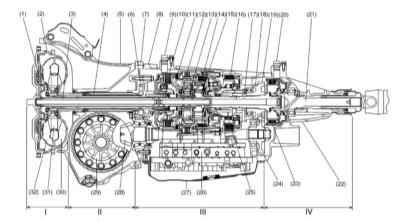

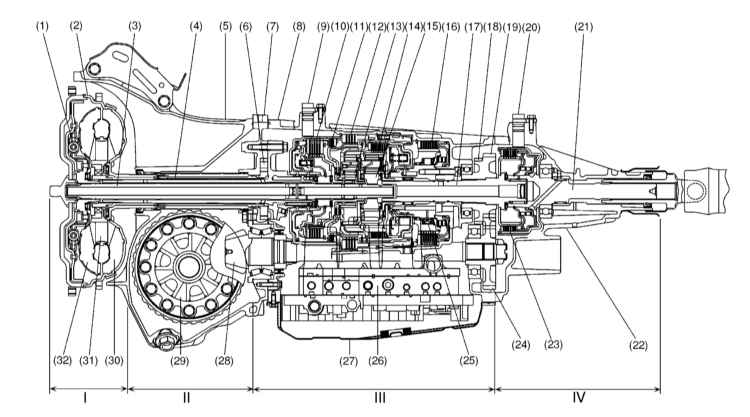

Конструкция АТ МРТ-моделей

1 — Блокирующий демпфер
2 — Муфта гидротрансформатора
3 — Входной вал
4 — Вал привода масляного насоса
5 — Купол преобразователя вращения (гидротрансформатора)
6 — Масляный насос
7 — Корпус масляного насоса
8 — Картер трансмиссии
9 — Датчик оборотов турбины гидротрансформатора
10 — Муфта сцепления повышающей передачи
11 — Муфта сцепления передачи заднего хода
12 — Тормозная сборка 2-4 передач
13 — Передняя планетарная сборка
14 — Муфта сцепления понижающих передач
15 — Задняя планетарная сборка

31 — Реактор
32 — Турбинная секция гидротрансформатора
I — Секция гидротрансформатора/сцепления
II — Секция конечного редуктора
III — Трансмиссионная секция
IV — Раздаточная секция

16 — Тормозная сборка понижающих передач и передачи заднего хода
17 — Ведущий вал оконечного редуктора
18 — Шестерня режима парковки («Р»)
19 — Ведущая шестерня оконечного редуктора
20 — Задний датчик скорости автомобиля (VSS)
21 — Выходной вал
22 — Корпус удлинения
23 — Муфта управления приводом задних колес (раздаточная муфта)
24 — Ведомая шестерня оконечного редуктора
25 — Обгонная муфта
26 — Клапанная сборка
27 — Поддон картера
28 — Сборка ведущей шестерни главной передачи привода передних колес
29 — Гипоидная шестерня главной передачи привода передних колес
30 — Насосная секция гидротрансформатора

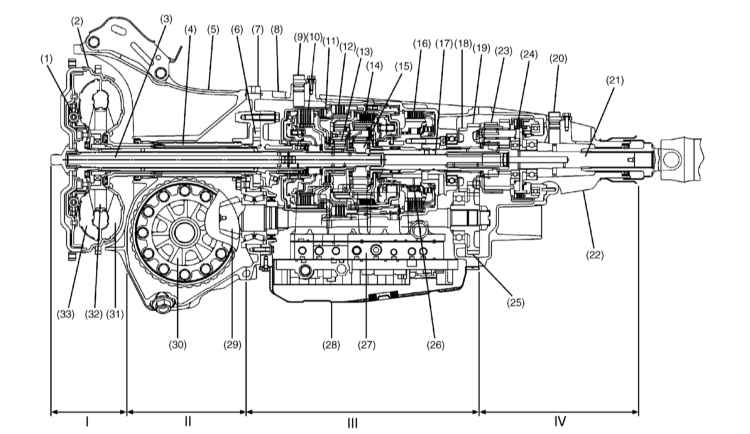

Конструкция АТ VTD-моделей

1 — Блокирующий демпфер
2 — Муфта гидротрансформатора
3 — Входной вал
4 — Вал привода масляного насоса
5 — Купол преобразователя вращения (гидротрансформатора)
6 — Масляный насос
7 — Корпус масляного насоса
8 — Картер трансмиссии
9 — Датчик оборотов турбины гидротрансформатора
10 — Муфта сцепления повышающей передачи
11 — Муфта сцепления передачи заднего хода
12 — Тормозная сборка 2-4 передач
13 — Передняя планетарная сборка
14 — Муфта сцепления понижающих передач
15 — Задняя планетарная сборка
16 — Тормозная сборка понижающих передач и передачи заднего хода
17 — Промежуточный вал
18 — Шестерня режима парковки («Р»)
19 — Ведущая шестерня оконечного редуктора

20 — Задний VSS
21 — Выходной вал
22 — Корпус удлинения
23 — Межосевой дифференциал
24 — Многодисковое сцепление (дифференциал ограниченного скольжения)
25 — Ведомая шестерня оконечного редуктора
26 — Обгонная муфта
27 — Клапанная сборка
28 — Поддон картера
29 — Сборка ведущей шестерни главной передачи привода передних колес
30 — Гипоидная шестерня главной передачи привода передних колес
31 — Насосная секция гидротрансформатора
32 — Реактор
33 — Турбинная секция гидротрансформатора
I — Секция гидротрансформатора/сцепления
II — Секция конечного редуктора
III — Трансмиссионная секция
IV — Раздаточная секция


  Буксировка автомобиля с отказавшей АТ должна производиться со скоростью не выше 50 км/ч (30 миль/ч) и на расстояние не более 80 км (50 миль)!


Данная Глава посвящена автоматической трансмиссии (АТ). Информация по РКПП приведена Главе Ручная коробка и дифференциал.

Ввиду сложности конструкции АТ, отсутствия в свободной продаже необходимых сменных внутренних компонентов и необходимости использования специального оборудования, составители настоящего Руководства не рекомендуют владельцам автомобилей самостоятельно выполнять капитальный ремонт АТ. Ремонт АТ в условиях мастерской автосервиса является достаточно дорогостоящей операцией, в виду чего, следует рассмотреть альтернативные варианты замены вышедшего из строя блока новым или восстановленным. Любую полезную информацию по ремонту и замене трансмиссии можно получить на станциях техобслуживания компании Subaru.

Вне зависимости от выбранного способа введения отказавшей АТ в действие, самостоятельное выполнение ее снятия и установки помогут в значительной степени сократить расходы (прежде удостоверьтесь, что трансмиссия действительно нуждается в восстановительном ремонте).

В настоящей Главе рассмотрены лишь процедуры диагностики общих отказов АТ, ее текущего обслуживания, основных регулировок, снятия и установки. Схема расположения трансмиссии в двигательном отсеке представлена на иллюстрации.

Рассматриваемые модели автомобилей снабжаются одним из двух типов АТ. Первый тип предназначен для комплектации моделей без системы регулируемого распределения крутящего момента (VTD), именуемые также моделями MPT (модели с многодисковой передачей). Другой тип устанавливается на модели с VTD. Оба типа АТ имеют конструкцию постоянного привода на все колеса, объединяющую в себе, секцию гидротрансформатора/сцепления, секцию оконечного редуктора, а также трансмиссионную и раздаточную секции.

Трансмиссии обоих типов

Электронное управление трансмиссиями обоих типов осуществляет специальный модуль, именуемый модулем управления трансмиссией (TCM). TCM представляет собой микропроцессорную сборку, контролирующую функционирование управляющих электромагнитных клапанов и других электрических и электрогидравлических устройств с учетом влияния многих входящих переменных (степень открывания дроссельной заслонки, скорость движения автомобиля, обороты двигателя, выбранный диапазон АТ и т.д.). На основании анализа поступающей информации TCM осуществляет выбор оптимальной для текущих условий передачи и определяет наиболее подходящую схему распределения мощности (включая торможение двигателем и блокировку включения сцепления).

Кроме описанных выше, TCM выполняет дополнительную функцию автоматического выбора одного из двух режимов управления: «Базовый» (Base) и режим «Повышенной мощности отдачи» (Power). Выбор осуществляет в соответствии с манерой вождения водителя, которую TCM определяет исходя характера управления педалью газа. Обычно базовый режим используется при движении по ровной дороге, в то время как наиболее типичными условиями активации режима «Power» являются резкие ускорения и движение в гору.

Еще одной особенностью рассматриваемых трансмиссий является возможность осуществления ручного удержания АТ на выбранной передаче, - при правильном использовании данная функция позволяет добиться повышения управляемости транспортного средства и комфорта движения.

Эффективность передачи мощности, и экономия расхода топлива достигаются за счет использования преобразователя вращения с гидравлической блокирующей муфтой и применения редукторной сборки с двумя комплектами планетарных механизмов, обеспечивающей возможность выбора четырех передних и одной задней передач.

В состав TCM входит блок самодиагностики, что в значительной мере повышает надежность функционирования трансмиссии и облегчает поиск причин отказов.

Трансмиссия типа MPT

Конструкция АТ МРТ-моделей представлена на иллюстрации.

В данной конструкции используются как структурные, так и управляющие средства обеспечения безударности переключений. Обгонная муфта и три аккумулятора эффективно поглощают толчки, в то время как полностью электронное управление переключением передних передач в сочетании с контролем давления в линиях и управлением блокировкой гидротрансформатора минимизируют вероятность толчков и рывков при переключениях трансмиссии.

Повышенная прочность картера АТ в сочетании с применением слабо передающего вибрации двухходового троса механизма переключения передач, обеспечивает низкий шумовой фон функционирования трансмиссии.

В состав сборки АТ, устанавливаемой на модели МРТ, входит гидравлический блок управления приводом задних колес. Блок помещается в задней части трансмиссионной секции АТ и состоит из электромагнитного клапана рабочего цикла, регулирующего гидравлическое давление, прилагаемое к управляющей приводом задних колес муфте многодискового сцепления влажного типа.

В памяти модуля управления трансмиссией (TCM) хранится набор параметров, определяющих величину передаваемого раздаточной муфтой крутящего момента. Основываясь на анализе данных, поступающих от соответствующих информационных датчиков (скорость движения автомобиля, степень открывания дроссельной заслонки, выбранный диапазон АТ, пробуксовка колес и т.п.), TCM выбирает из памяти подходящий рабочий коэффициент управления электромагнитным клапаном, регулирующим гидравлическое давление, прикладываемое к раздаточной муфте, обеспечивающей передачу соответствующего крутящего момента приводу задних колес автомобиля.

Четкий контроль управления приводом задних колес со стороны TCM особенно эффективен при предотвращении нежелательных тормозящих моментов, возникающих при совершении крутых разворотов на малой скорости движения.

При активации ABS модуль управления трансмиссией обеспечивает повышение эффективности торможения посредством регулировки передачи крутящего момента на задние колеса и контроля соответствия выбранной передаче скорости движения.

Трансмиссия типа VTD

Конструкция АТ VTD-моделей представлена на иллюстрации.

Полностью автоматическая, управляемая электроникой четырехступенчатая АТ, устанавливаемая на модели VTD, имеет обозначение Е-4АТ. Межосевой дифференциал данной полноприводной (AWD) трансмиссии оснащен системой распределения мощности Subaru, сочетающей в себе недавно разработанный планетарный редуктор смешанного типа с управляемым электроникой механизмом ограничения проскальзывания (LSD).

Межосевой дифференциал распределяет крутящий момент между передними и задними колесами в соотношении 45.5 : 54.5 благодаря способности смешанного планетарного редуктора к распределению крутящего момента. Данное соотношение было определено в большей степени из соображений повышения плавности прохождения поворотов (что требует оптимизации распределения сил боковой реакции, возникающих между протекторами и дорожным покрытием), чем с целью улучшения силы сцепления шин (что требует оптимизации распределения динамических нагрузок). Динамический контроль изменения базового соотношения осуществляется благодаря применению механизму ограничения проскальзывания дифференциала. Регулировка осуществляется в интервале от определяемого передаточным отношением планетарной сборки базового значения до значения, достигаемого в момент приостановки функционирования дифференциала. Функционирование системы регулирования распределения крутящего момента между передними и задними колесами способствует повышению управляемости транспортного средства, обеспечивая высокую стабильность хода автомобиля даже в экстремальных условиях.

При срабатывании ABS TCM осуществляет управление функционированием устройства ограничения проскальзывания межосевого дифференциала аналогично тому, как модуль управления системы антиблокировки тормозов контролирует функционирование тормозных механизмов.

Суммируя сказанное, можно отметить, что трансмиссии Е-4АТ отличаются высокой стабильностью функционирования и простотой в эксплуатации.

Назначение рабочих диапазонов АТ

Положение «Р»

Выбирается при парковке автомобиля. В этом положении, в трансмиссии выключены все элементы управления, а ее выходной вал заблокирован, - движение автомобиля невозможно. Переводить селектор в положение «Р» следует только после полной остановки транспортного средства. Внимание: Перевод селектора в положение «Р» во время движения может привести к выходу трансмиссии из строя!

Положение «R»


Задний ход. Переводить селектор в позицию «R» можно только после полной остановки транспортного средства. Внимание: Включение задней передачи во время движения автомобиля может привести к выходу трансмиссии из строя!

Положение «N»


Нейтральное положение. В коробке выключены все элементы управления, что обеспечивает отсутствие жесткой кинематической связи между ее ведущим и ведомым валами. Механизм блокировки выходного вала при этом выключен, т.е. автомобиль может свободно перемещаться. Не рекомендуется переключать трансмиссию в положение «N» при движении накатом. Внимание: Ни в коем случае не выключайте зажигание при движении под уклон!

Положение «D»


Основной режим движения. Обеспечивает автоматическое переключение с первой по четвертую передачу. Рекомендуется при движении в нормальных условиях.

Положение «3»


Разрешено движение на первых трех передачах. Рекомендуется использовать при движении по холмистой дороге или в условиях частых остановок (напряженный городской цикл).

Положение «2»


Разрешено движение только на первой и второй передачах. Рекомендуется использовать, например, по извилистым горным дорогам. Переключение на третью и четвертую передачи запрещено. На этом диапазоне эффективно используется режим торможения двигателем.

Положение «1»


Разрешено движение только на первой передаче. Этот диапазон позволяет максимально реализовать режим торможения двигателем. Он рекомендуется при движении на крутых спусках, подъемах и бездорожье.
