20.2.3.3.2. Выключатель аварийной сигнализации

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите приборную панель.
Достаньте выключатель аварийной сигнализации из панели приборов.
Отсоедините разъем от выключателя аварийной сигнализации.
Снимите выключатель аварийной сигнализации.

Установка

Процедура установки происходит в обратной последовательности.

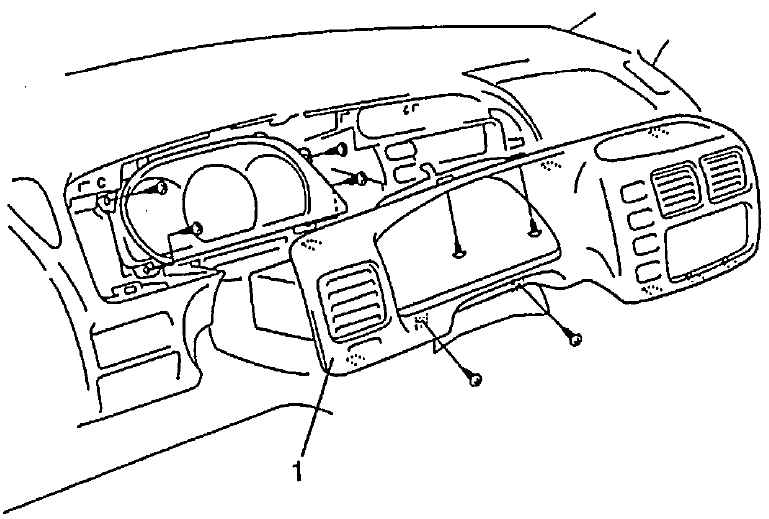

1 — панель приборов

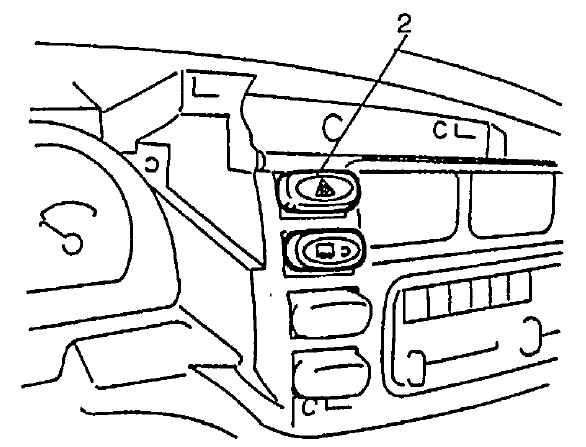

2 — выключатель аварийной сигнализации

Проверка

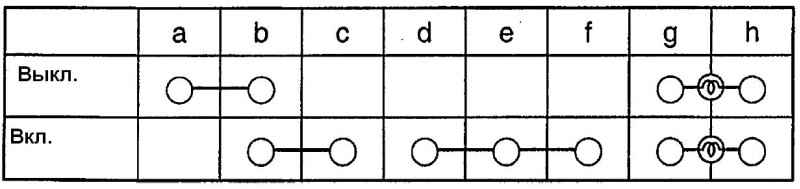

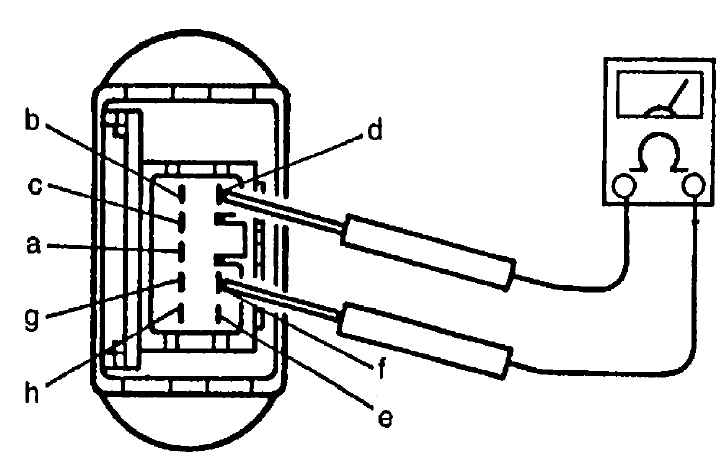

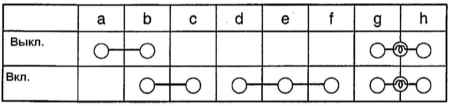

Проверьте на неразрывность соединения между всеми клеммами во всех положениях переключателя. Если результаты проверки не такие, как указано, замените переключатель.
